Схемы реализации мультиплексоров WDM. Первые мультиплексоры класса WDM, как известно, использовались для мультиплексирования двух несущих: 1310 нм и 1550 нм

Первые мультиплексоры класса WDM, как известно, использовались для мультиплексирования двух несущих: 1310 нм и 1550 нм, расстояние между которыми 240 нм было настолько большим, что при реализации не требовало специальных фильтров для их разделения.

В 1996-1998 годах произошел существенный прорыв в технологии мультиплексирования, обусловленный, с одной стороны, переходом к интегральным оптическим технологиям, с другой – миниатюризацией и улучшением качества изготовления элементов традиционной дискретной оптики. В настоящее время используются три конкурирующие технологии выделения каналов (демультиплексирования). Две из них на основе интегральной оптики: одна использует выделение несущих на основе дифракционной решетки на массиве волноводов – AWG (Arrayed Waveguide Grating) и вторая на основе вогнутой дифракционной решетки – CG (Concave Grating). В третьей технологии применяется традиционная миниатюрная (на новом уровне технологии) дискретная оптика, использующая выделение каналов на основе технологии трехмерного оптического мультиплексирования.

В основе первой из них (рис. 3а) – планарный оптический многопортовый разветвитель в форме таблетки с портом входа l₀ и группой выходных портов l_l⁰, l ₂⁰,... l_n⁰, расположенной симметрично относительно l₀ на периферии волновода слева, и группой внутренних портов l_l⁰, l ₂⁰,... l_n⁰ расположенной симметрично группе выходных портов на периферии справа. Внутренние выходные порты соединены через массив световодов (играющий роль дифракционной решетки, благодаря фиксированной разнице длин каждого световода, кратной D l) с плоским отражающим зеркалом. Входной поток l₀ = S l_i (i=1,2,... n) подается в оптический волновод и распределяется по всем внутренним портам, откуда он распространяется по массиву световодов (с разным фазовым запаздыванием) до зеркала, отражается и подается со стороны внутренних выходных портов в тот же волновод, где происходит интерференция входной и отраженных волн.

Порт входа и выходные порты могут быть разнесены, если использовать два планарных волновода как это показано на рис. 3б).

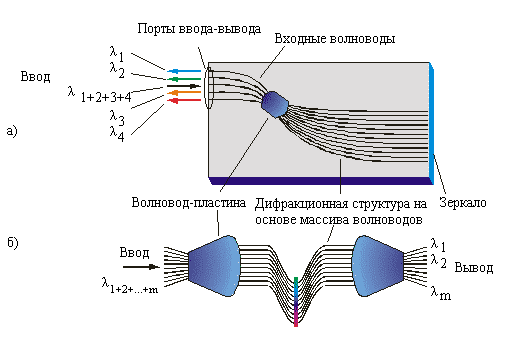

Рисунок 3 – Схема мультиплексирования WDM на основе дифракционной решетки на массиве волноводов: а) с одним разветвителем и отражающим зеркалом, б) с входным и выходным разветвителями.

Третья технология также использует классическую схему с вогнутым зеркалом, плоской отражательной дифракционной решеткой и массивом волокон (рис. 4), размещенных в пазах решетки с фиксированным шагом. Схема работы (в режиме демультиплексора) проста: мультиплексированный поток из входного волокна (А), расходясь конусом с углом, (отражается от зеркала и падает на дифракционную решетку, отражающую под разными углами свет разной длины волны. Эти дифрагированные лучи, отражаясь от зеркала, фокусируются в определенных точках, где и должны быть расположены приемные порты массива волокон, выделяющих соответствующие несущие.

Рисунок 4 – Схема WDM на основе трехмерного оптического мультиплексирования
