II. Подготовка и уточнение исходных данных для проектирования

2.1. Уточнение исходных данных для проектирования производства земляных работ

Приступая к выполнению курсовой работы необходимо установить:

- группу грунта при механизированной обработке ([14] табл. 1, стр. 6-12 (немерзлые грунты);

- группу грунта при ручных земляных работах ([14] стр. 34-39);

- среднюю плотность грунта в естественном залегании ([14] приложение 1, стр. 196-200);

- значение модуля откоса (прил. 3 метод. указаний; [9]).

Все найденные показатели и данные задания на проектирование заносятся в таблицу 1 (пример заполнения).

Таблица 1

2.2. Выбор очертания котлованов или траншей под проектируемое сооружение и определение объемов земляных работ при их отрывке

Очертания траншей или котлованов проектируемого сооружения определяют типом фундаментов и глубиной их заложения.

В курсовой работе принято, что выемки разрабатывают с откосами. Заложение откосов (b) определяют исходя из глубины залегания подошвы фундамента (h_ф) и модуля откоса (m):

b = m·h_ф

Ширину по дну траншеи или котлована (В) принимают равной ширине подошвы фундамента (а) с добавлением d=1,0 м с каждой стороны фундамента для возможности установки опалубки и ее снятия, укладки арматуры и устройства гидроизоляции фундаментов, стен подвалов (рис. 1).

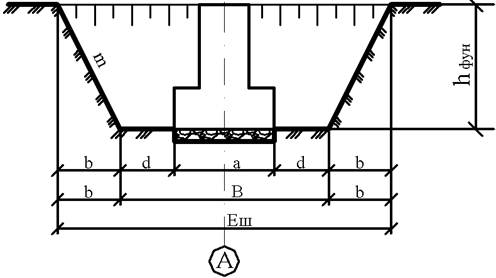

Рис. 1 Определение очертания траншеи или котлована при разработке их с откосами
