Конструкція РЕФРАКТОМЕТРА РХЛ-3

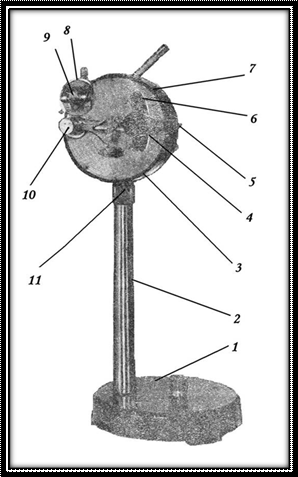

Рефрактометр харчовий лабораторний (РХЛ–3) (рис. 3) складається з корпуса (3), який має форму круглої коробки, колонки (2) і основи (1). До корпуса приладу кріпляться камери: верхня (8) і нижня (12). Нижня камера з вимірювальною призмою жорстко закріплена на корпусі, а верхня з освітлювальною призмою шарніром (9) з’єднана з нижньою камерою. В нижній і верхній камерах знаходяться вікна. На нижній камері рухливо закріплений освітлювач (13), світло від якого можна направити в одне із вікон камери. На передній кришці приладу розміщені концентрично шкали (14).

В корпусі закріплена вісь рукоятки (5), на якій закріплені об’єктив, відбиваюча призма і сітка зорової труби. Окуляр (4) зорової труби закріплений безпосередньо в середині рукоятки та призначений для зміщення візирної лінії у вигляді трьох штрихів (пунктирна лінія) з границею світлотіні.

Для знищення дисперсії світла перед об’єктивом зорової труби, в якості компенсатора, встановлена призма прямого зору, яка за допомогою головки компенсатора (10) може обертатися навколо своєї осі з метою усунення спектральної окраски світлотіні. Відлік кута повороту компенсатора проходить по шкалі, нанесеній на секторі.

Між сіткою і окуляром зорової труби безпосередньо на зовнішній кришці корпуса встановлена плоскопаралельна скляна пластина (6), на якій по радіусу нанесені дві шкали: шкала показників заломлення і шкала відсоткового вмісту цукру.
