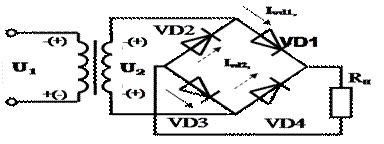

Двухпульсовая нулевая и мостовая схемы выпрямления однофазного токаДвухполупериодный выпрямитель с нулевой точкой. Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке. U2 - Напряжение на одной половине вторичной обмотки трансформатора Uн – Напряжение на нагрузке. Uн0 – Напряжение на нагрузке при отсутствии конденсатора. В этом выпрямителе используются два вентиля, имеющие общую нагрузку и две одинаковые вторичные обмотки трансформатора(или одну со средней точкой). Практически схема представляет собой два однополупериодных выпрямителя, имеющих два разных источника и общую нагрузку. В одном полупериоде переменного напряжения ток в нагрузку проходит с одной половины вторичной обмотки через один вентиль, в другом полупериоде - с другой половины обмотки, через другой вентиль. Преимущество: Эта схема выпрямителя имеет в 2 раза меньше пульсации по сравнению с однополупериодной схемой выпрямления. Емкость конденсатора при одинаковом с однополупериодной схемой коэффициенте пульсаций может быть в 2 раза меньше. Недостатки: Более сложная конструкция трансформатора и нерациональное использование в трансформаторе меди и стали. Однофазная мостовая схема Состоит из трансформатора Т сдвумя обмотками и четырех диодов V1 - V4, соединенных по схеме моста (рисунок 78, а). К одной диагонали моста (точки 1,3)присоединяется вторичная обмотка, а в другую (точки 2, 4) включается нагрузка Rd. Общая точка катодов вентилей V1 и V2 является положительным полюсом выпрямителя, а отрицательным - точка связи анодов вентилей V3 и V4. Вентили в этой схеме работают парами поочередно. В положительный полупериод напряжения u2соответствующая полярность которого обозначена без скобок, проводят ток вентили V1 и V3, а к вентилям V2 и V4 прикладывается обратное напряжение, и они закрыты. В отрицательный полупериод напряжения u2 будут проводить ток вентили V2 и V4, а вентили VI и V3 закрыты и выдерживают обратное напряжение uобр = u2. Рисунок 78 - Однофазный мостовой выпрямитель: а - схема включения; б и в — временные диаграммы напряжений и токов на элементах схемы Далее указанные процессы периодически повторяются. Диаграммы токов и напряжений на элементах схемы (рис. 78, в) будут такими же, как для однофазного двухполупериодного выпрямителя со средней точкой. Ток idвнагрузке проходит все время в одном направлении — от соединенных катодов диодов VI и V2 к анодам диодов V3 и V4. Ток I2 во вторичной обмотке трансформатора (рисунок 78, б) меняет свое направление каждые полпериода и будет синусоидальным. Постоянной составляющей тока во вторичной обмотке нет. Следовательно, не будет подмагничивания сердечника трансформатора постоянным магнитным потоком. Ток i1 в первичной обмотке трансформатора также синусоидальный. Средние значения выпрямленного напряжения Udи тока Iв.ср через вентиль в этой схеме получаются такими же, как и в двухполупериодной схеме с нулевой точкой. Обратное напряжение, приложенное к закрытым вентилям, определяется напряжением U2вторичной обмотки трансформатора, так как не работающие в данный полупериод вентили оказываются присоединенными ко вторичной обмотке трансформатора Т через два других работающих вентиля, падением напряжения в которых можно пренебречь. Следовательно, Uобр.max = √2U2 = 1,57Ud Токи во вторичной и первичной обмотках трансформатора определяются по формулам I2 = U2/Rd I1 = I2/n Типовая мощность трансформатора ST = 1,23Pd На рисунке 79 также представлена однофазная мостовая схема, аналогичная рассмотренной. Чаще всего именно так изображается мостовое включение выпрямительных диодов. Рисунок 79 – Схема однофазного мостового выпрямителя Сравним достоинства двухполупериодных однофазных схем выпрямления. Однофазная нулевая схема: 1) Число вентилей в 2 раза меньше, чем в однофазной мостовой. 2) Потери мощности в выпрямителе будут меньше, так как в нулевой схеме ток проходит через один вентиль, а в мостовой - последовательно через два. Однофазная мостовая схема: 1) Амплитуда обратного напряжения на вентилях в 2 раза меньше, чем в нулевой схеме. 2) Вдвое меньше напряжение (число витков) вторичной обмотки трансформатора при одинаковых значениях напряжения Ud 3) Трансформатор имеет обычное исполнение, так как нет вывода средней точки на вторичной обмотке. 4) Расчетная мощность трансформатора на 25% меньше, чем в нулевой схеме, следовательно, меньше расходуется меди и железа, меньше будут размеры и масса. Данная схема выпрямителя может работать и без трансформатора, если напряжение сети U1 подходит по значению для получения необходимого напряжения Udи не требуется изоляции цепи выпрямленного тока от питающей сети.
|
