Влияние ООС на выходное сопротивление

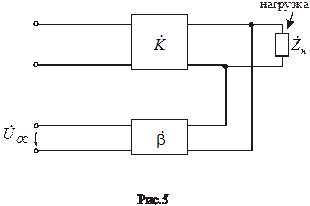

Изменение выходного сопротивления определяется способом снятия сигнала ОС с выходной цепи усилителя.

ООС по напряжению поддерживает стабильным выходное напряжение, ослабляя его зависимость, в том числе от сопротивления нагрузки.

В самом деле, если, например, уменьшить сопротивление нагрузки, это приведет к уменьшению напряжения на выходе усилителя. Одновременно уменьшится величина , подводимого к входу усилителя, что равноценно возрастанию напряжения на входе усилителя и компенсации уменьшения выходного напряжения.

Поддержание же выходного напряжения стабильным эквивалентно уменьшению выходного сопротивления. В самом деле, рассматривая как дифференциальное сопротивление

(17)

видим, что при , .

Запишем без вывода формулу для выходного сопротивления усилителя с ООС по напряжению:

, (18)

где - внутренний коэффициент усиления напряжения ненагруженного усилителя.

() (19)

Таким образом, ООС по напряжению уменьшает выходное сопротивление усилителя.

ООС по току стабилизирует выходной ток.

Действительно, усилитель, как и в случае связи по напряжению, стремится поддержать постоянное напряжение на токовом резисторе (с которого снимается ) , что эквивалентно поддержанию постоянного тока в выходной цепи усилителя независимо от .

Стабилизация выходного тока эквивалентна увеличению выходного сопротивления:

(20)

Таким образом, ООС по току увеличивает выходное сопротивление усилителя.
