Генераторы электрических сигналов
Генераторами называются электронные схемы, формирующие переменные напряжения требуемой формы. Генератор можно получить из усилителя, охватив его положительной ОС. Автогенераторами называют генераторами с независимым возбуждением. Усиление – это процесс преобразования энергии источника питания по закону входного сигнала, а генераторы осуществляют преобразование энергии источника питания в переменное напряжение требуемой частоты. Для возникновения генерации необходимо выполнение двух условий: 1.баланс фаз – фазовые сдвиги сигнала, создаваемые усилителем и звеном ПОС должны быть кратны . 2.баланс амплитуд – произведение коэффициента усиления и коэффициента ОС , т.е. усилитель должен компенсировать все потери с цепи ОС. Кроме того, для получения сигнала неискаженной формы необходимо, чтобы . Если происходит затухание колебаний, если , то возникает прогрессирующее нарастание амплитуды сигнала на входе и выходе до ее ограничения, обусловленного напряжением источников питания и форма сигнала отлична от синусоидальной. Равенство соответствует установившемуся режиму и возможно только при некотором соотношении коэф. ООС и ПОС. Генератор синусоидальных колебаний на ОУ (LC-генератор) Баланс фаз означает, что колебания в замкнутой системе могут возобновляться только тогда, когда фаза выходного напряжения схемы ОС и фаза входного напряжения совпадают. Баланс амплитуд означает, что для возбуждения генератора усилителю необходимо компенсировать потери в схеме ОС. Регулируя , добиваемся равенства ПОС и ООС, что выражается в наличии на выходе незатухающих и неискаженных гармонических колебаний.
Недостаток: большие масса и объем для частот ниже нескольких кГц. Для получения колебаний низкой частоты (менее 1 кГц) приходится использовать большие значения L и C, что увеличивает габариты и массу устройства. Для этого используют LC-генератор с мостом Вина. Мост Вина не осуществляет сдвига фаз на резонансной частоте. Для возникновения незатухающий колебаний необходимо выполнение следующих условий: Для получения гармонических колебаний с малыми искажениями используют инерционно-нелинейную цепь ООС. Нужный характер нелинейности обеспечивается тогда, когда с ростом амплитуды сигнала уменьшается R3 (термистор) или увеличивается R4 (позистор). Стабильность такого генератора , а если необходима более высокая стабильность , используется кварцевый генератор. Условие баланса амплитуд:
RC-генераторы. Для получения гармонических колебаний низкой и инфранизкой частот (от нескольких сотен килогерц до долей герц) применяют RC -генераторы. Представленная RС-цепь не осуществляет сдвига по фазе передаваемого сигнала на квазирезонансной частоте, т.е. . Эта схема включается между выходом усилителя и неинвертирующим входом ОУ. Элементу и предназначены для получения требуемого коэффициента усиления. В схеме возникают автоколебания при соотношении , частота которых определяется формулой Если и , то частоту автоколебаний определяют из соотношения , причем должно быть выполнено условие . Для получения гармонических колебаний с малыми искажениями используют инерционно-нелинейную цепь ООС. Нужный характер нелинейности обеспечивается тогда, когда с ростом амплитуды сигнала уменьшается сопротивление или увеличивается . Поэтому вместо включается миниатюрный полупроводниковый терморезистор или вместо - металлический терморезистор. Другое представление схемы:

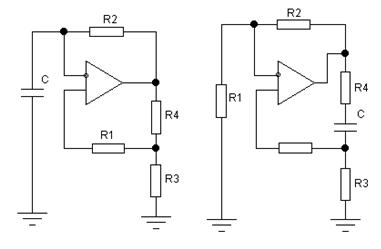

Мультивибратором называется генератор периодически повторяющихся импульсов прямоугольной формы. Мультивибратор является автогенератором и работает без подачи входного сигнала. Рассматриваемый генератор является симметричным и для него длительность импульса и паузы равны tи=tn=R2C×ln(1+ ), при R3=R4 tи=tп=R2C×ln3, период повторения импульсов Тп=(tи+tп)=2tи, скважность Q= . Изменяя t=R2C и величины R3, R4, можно регулировать длительность, частоту и амплитуду импульсов. Предположим, что на выходе напряжение +12В, а на неинвертирующем входе +2В. Конденсатор заряжается через до +2В. Так как напряжение на инвертирующем входе становится больше, чем на неинвертирующем входе, происходит переброс триггера Шмита, на выходе устанавливается максимальное отрицательное напряжение (-12В), на неинвертирующем входе -2В. Конденсатор перезаряжается через до -2В и т.д.
|
