Лекция 7. Структурная схема. Выпрямители и фильтры

Предназначены для преобразования сетевого напряжения 220 В, 50 Гц в постоянное (обычно пониженное) напряжение с заданными параметрами.

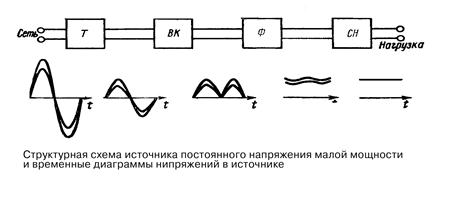

Структурная схема ИВЭП

Выпрямители - это устройства, предназначенные для преобразования переменного тока в пульсирующий однополярный..

Однофазные выпрямители с R-нагрузкой:

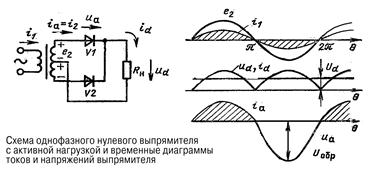

Однофазная нулевая и мостовая схемы:

Выходное напряжение u_d = U_d + u_п(t);

Постоянная составляющая выпрямленного напряжения

Обратное напряжение на вентиле:

нулевая схема:

мостовая схема:

Ток через вентиль

Мощность в нагрузке

Коэффициент пульсаций K_П = 0,67

При низких выходных напряжениях, когда необходимо учитывать падение напряжения на вентиле, а так же увеличить КПД схемы, используют нулевую схему. Во всех остальных случаях – мостовую, т.к. в ней проще трансформатор, меньше его типовая мощность, возможно включение без трансформатора.
