Ие6, ие74-х разрядные быстродействующие реверсивные счетчики-делители с параллельным переносом между разрядами. По входам предварительной информации D ввод производится при низком уровне на С. Входы +1 и -1 счетные. Последовательность входных импульсов подается на один из этих входов в зависимости от того, в каком направлении (прямом / обратном) требуется вести счет. На выходе ≥15 (≥9) появляется импульс при выходной комбинации «1111» («1001»). На выходе ≤0 – при «0000». Меньше нуля – для режима вычитания. Наращивание счетчиков Последовательный.
Последовательный быстродействующий
ИЕ8 6-разрядный двоичный делитель числа входных импульсов с перестраиваемым коэффициентом деления или программируемый преобразователь кодов в число импульсов. ИЕ14 (ИЕ15) Функциональные микросхемы аналогичны ИЕ2 и ИЕ5. Имеют входы предварительной установки D высоким уровнем на Е.
Регистры. Параллельные, последовательные и параллельно-последовательные регистры. Структурные схемы, особенности работы и основные параметры регистров различных типов. Применение регистров в цифровых системах управления. Регистры – функциональные узлы, предназначенные для приема, хранения, передачи и преобразования информации. Используются в качестве управляющих и запоминающих устройств генераторов и преобразователей кодов, счетчиков и делителей частоты, узлов временной задержки. Строятся на синхронных триггерах с динамическим или статическим управлением. Занесение информации в регистр называется операцией ввода или записью. Выдача информации к внешним устройствам характеризует операцию вывода или считывание. Запись информации в регистр не требует его предварительного обнуления. Регистры делятся на: · сдвигающие · накопительные (памяти, хранения) · универсальные. Регистры памяти предназначены для хранения двоичной информации небольшого объема в течение короткого промежутка времени. Представляют собой набор синхронных триггеров, каждый из которых хранит один разряд двоичного числа. Ввод и вывод информации производится одновременно во всех разрядах параллельного кода. Ввод обеспечивается тактовым командным импульсом. Считывание может производиться в прямом и обратном коде (с инверсных выходов). Регистры сдвига. Сущность сдвига – с приходом каждого тактового импульса происходит перезапись (сдвиг) содержимого триггера каждого разряда в соседний разряд без изменения порядка следования «0» и «1». При сдвиге вправо бит из более старшего разряда сдвигается в младший. При сдвиге влево – наоборот. Сдвигающие регистры классифицируются: 1) по способу ввода и вывода информации на: · параллельные · последовательные · комбинированные 2) по направлению сдвига на: · однонаправленные · реверсивные Обозначаются: RG ←, → и ↔ (влево, вправо и реверсивные) Универсальные в зависимости от управляющих сигналов могут выполнять как операцию хранения, так и сдвиг. 4-х разрядный сдвигающий регистр с последовательным вводом. Допустим, что в регистр последовательно вводится начиная с младшего разряда двоичный код 1101, который поступает с внешнего устройства синхронно с тактовыми импульсами. С первым тактовым импульсом в триггер DD1 записывается «1» младшего разряда. Со следующим тактовым импульсом эта «1» будет сдвинута в триггер DD2 и окажется на его выходе. Одновременно в 1-ый триггер запишется «0». После 4-х тактовых импульсов параллельный код на выходах Q1—Q4 будет соответствовать последовательному входному. После пятого тактового импульса сигнал, бывший на выходе Q4 выводится из регистра и пропадает. После 8 тактов регистр полностью очищен. Дополнительная логика позволяет вводить информацию параллельно и снимать последовательно. Сдвигающийся регистр может быть использован в качестве кольцевого счетчика или счетчика Джонса, который применяется для последовательного вывода информации без ее стирания. Для этого информация с выхода регистра по цепи ОС снова вводится на вход. Пока на V единица, информация вводится в регистр по входу D и обратная связь не действует. За n тактов запоминается n разрядный код. Затем на V устанавливается «0» тактовыми импульсами по входу С. Информация с выхода Qn снова вводится в регистр одновременным последовательным (возможно и параллельным) считыванием и через n тактов находится в исходном состоянии.
ИР-1 Четырехразрядный регистр сдвига с последовательным или параллельным вводом информации и параллельным выводом (может быть и последовательным).
Регистр имеет:

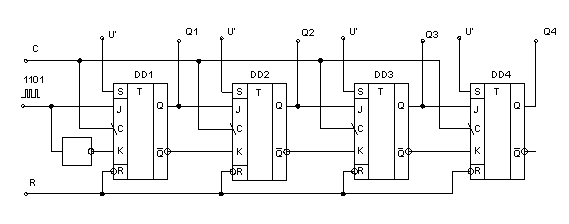

Ввод информации параллельным кодом осуществляется при V2=1 и C2=0. Сдвиг информации в триггерах происходит по перепаду 1-0 на С2. Входы V1 и C1 при этом блокированы. В этом же режиме по входам V2, С2 производится преобразование последовательного кода в параллельный со сдвигом влево. В этом случае поток информации происходит в обратном направлении. Для этого соединяют Q4 – D3, Q3 – D2, Q2 – D1. Информация подается на D4. Сдвиг влево по перепаду 1-0 на С2.
Во избежание сбоев при смене состояний V2 должна происходить при C1=C2=0. Ввод информации последовательным кодом: входная информация подается на V1, а тактовые импульсы на С1. Сдвиг вправо происходит при каждом перепаде 1à0 тактовых импульсов.
ИР-13 Универсальный 8-ми разрядный регистр сдвига.
ИР-15 4-х разрядный регистр хранения. При Е1=Е2=0 – параллельный ввод, иначе хранение. EZ – выводы. При EZ1= EZ2=0 – вывод информации, иначе выходы отключены от шин питания и от схемы управления.
ИР-17 12-разрядный регистр последовательного приближения ИР-26 Регистровый файл на четыре 4-х разрядных слова.
Другие регистры: ИР-11 – 4-х разрядный сдвиговый регистр. ИР-12 – 4-х разрядный параллельный сдвиговый регистр. ИР-16 – универсальный 4-х разрядный сдвиговый регистр. ИР-18 – 6-х разрядный параллельный регистр с D-триггерами. ИР-19 – 4-х разрядный параллельный регистр с O-триггерами. ИР-20 – 4-х разрядный двухкодовый регистр. ИР-21 – 4-х разрядное сдвигающее устройство.
|
