Эффект Эрли

Эффект Эрли заключается в том, что изменение напряжения между коллектором и эмиттером влечет изменение напряжения между базой и эмиттером.

Эффект Миллера

Усилитель обладает некоторым коэффициентом усиления по напряжению Кu, следовательно, небольшой сигнал напряжения на входе порождает на коллекторе сигнал, в Кu раз превышающий входной (и инвертированный по отношению к входному). Волна проходит через конденсатор, попадает на базу и уменьшает входной сигнал. Из этого следует, что для источника сигнала емкость Скб в (Кu +1) раз больше, чем при подключении Скб между базой и землей. Эффект Миллера часто играет основную роль в спаде усиления, так как типичное значение емкости обратной связи около 4 пкФ соответствует (эквивалентно) емкости в несколько сотен пикофарад, присоединенной на землю.

Униполярные (полевые) транзисторы (ПТ). Принцип действия ПТ с p-n-переходом. Стоковая (выходная) и стоко-затворная (проходная) характеристики ПТ, основные параметры. ПТ металл – диэлектрик – полупроводник (МДП) и металл – окисел – полупроводник (МОП) со встроенным и индуцированным каналами, конструкция, характеристики и параметры. Полярность подаваемых напряжений и особенности применения ПТ. Схемы включения ПТ с общим истоком (ОИ), общим стоком (ОС), общим затвором (ОЗ). Сравнительный анализ БПТ и ПТ. IGBT транзисторы

Полевые транзисторы (униполярные) - п/п приборы, в которых прохождение тока обусловлено дрейфом носителей заряда одного знака под действием продольного электрического поля.

С точки зрения носителя заряда их называют униполярные (одной полярности).

С точки зрения управления электрическим полем - полевыми.

Различают схемы включения:

- с общим истоком (подобно общему эмиттеру) которые позволяют получить усиление тока и напряжения и инвертирование фаз напряжения при усилении, имеют очень высокое входное и выходное сопротивления;

- с общим стоком (подобно общему коллектору и эмиттерному повторителю и может быть назван истоковым повторителем) имеет коэффициент усиления по напряжению, стремящийся к единице, выходное напряжение по значению и фазе повторяют входное, имеют очень высокое входное и низкое выходное сопротивления;

- с общим затвором (подобно общей базе)не дает усиления тока и поэтому усиление мощности в ней во много раз меньше, чем в схеме с ОИ, входное сопротивление мало, в усилителях не используются, применяется в качестве линейных ключей и электронных потенциометров.

Отличие биполярных от полевых транзисторов: практически бесконечное входное сопротивление, несколько худшие усилительные свойства, лучшие температурные характеристики, возможность параллельного включения с целью увеличения тока, опасность повреждения статическим напряжением.

По способу создания канала различают ПТ с p-n-переходом (канал p- или n-типа), встроенным каналом (МДП) и индуцированным каналом (МОП).

ПТ с управляющим р-n переходом содержит три п/п области одного и того же типа проводимости, называемые истоком - каналом - стоком.

Движение носителей заряда начинается от истока в направлении стока по каналу, ширина которого зависит от напряжения, приложенного к затвору. Соответственно имеет 3 электрода: затвор, сток и исток. р-n переход является высокоомной областью неподвижных носителей заряда –ионов.

Подавая на затвор запирающее напряжение (в нашем случае "-") мы увеличиваем ширину р-n переходов и соответственно уменьшаем ширину канала и увеличиваем его сопротивление.

Резистор автоматического смещения служит для автоматического создания напряжения смещения. При его увеличении возможно полное запирание. Сопротивление в цепи затвора необходимо для заряда конденсатора.

При подаче на затвор отпирающего напряжения > 0,5В происходит отпирание р-n-перехода, возникает ток затвора и ПТ теряет основное своё преимущество: высокое входное сопротивление.

МОП с изолированным затвором и индуцированным каналом.

При приложении к затвору напряжения положительной полярности определенной величины, в области подложки (наиболее близко расположенная к затвору), под диэлектриком, образуется канал из неосновных носителей зарядов электронов. Для него характерно ещё большее входное сопротивление, но меньшее усиление, так как управляющий затвор находитя на большем расстоянии от канала.

МДП со встроенным каналом.

При подаче положительного напряжения увеличиваем ширину канала, и ток по нему тоже увеличивается. При подаче отрицательного напряжения уменьшаем ширину канала и ток по нему, вплоть до полного закрытия транзистора.

«+» возможность работы без начального смещения

«-» протекание тока при наличие U₃ = О

Чтобы р-п переходы были надёжно заперты относительно подложки (П), мы подаём на П напряжение, противоположное полярности по отношению к напряжению на стоке, т.е. для п - канала это будет "-". В обычных случаях соединяем П и U

КМОП - комплиментарные МОП с п и р переходом.

«+» отрицательный температурный коэффициент мощности, т.е. при нагреве ток стока уменьшается.

ПТ п - типа с р-п переходом не рекомендуется использовать при комбинации больших (20-50В) напряжений на затворах и относительно больших (> 1 мА) тока стока, из-за резкого возрастания тока затвора.

Достоинства ПТ: высокое входное сопротивление.

Недостатки: более низкое, по сравнению с БПТ, усиление по напряжению.

Основные параметры и характеристики электронных усилителей. Общие сведения. Основные свойства, классификация и структура усилителя. Амплитудно-частотная, амплитудная и фазовая характеристики. Их основные параметры. Шумы усилителя (тепловой, дробовой, фликкер-шум). Шумы тока и напряжения. Критерии применения ПТ и БПТ исходя из требований минимизации шумов при различных сопротивлениях источника сигнала. Синфазные и противофазные помехи. Способы их уменьшения и экранирования.

Усилители - устройства, предназначенные для увеличения параметров электрического сигнала (напряжения, тока, мощности).

Усилитель имеет входную цепь, к которой подводится усиливаемый сигнал, и выходную цепь, с которой выходной сигнал снимается и подается в нагрузку.

УПТ – усилитель постоянного тока

УЗЧ – усилитель звуковых частот

УНЧ – усилитель низких частот

УВЧ – усилитель высоких частот

ШПУ – широкополосные усилители

УПУ - узкополосные усилители

Δf = f_в-f_н - полоса пропускания или полоса усиливаемых частот.

Амплитудно-частотная характеристика отражает зависимость модуля коэффициента усиления , определяемого для синусоидального входного сигнала от частоты. Однако очень редко один усилительный каскад обеспечивает требуемый коэффициент усиления. Поэтому применяют много каскадные усилители с конденсаторной связью между каскадами, общий коэффициент усиления которых определяется как произведение коэффициентов усиления всех каскадов

.

Каскады рассчитываются последовательно от оконечного к первому. Оконечный каскад обеспечивает получение требуемой мощности сигнала на нагрузке . По коэффициенту усиления оконечного каскада определяют параметры его входного сигнала, являющиеся исходными для расчета предоконечного каскада и.т.д. Наличие в схеме усилителя конденсаторов и зависимость параметров усилителя от частоты приводит к тому, что при изменении частоты входного сигнала напряжение на выходе усилителя изменяется не только по амплитуде, но и по фазе.

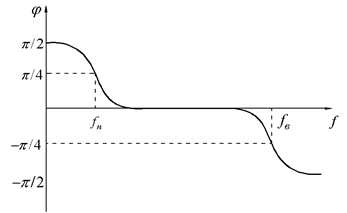

Поэтому второй характеристикой усилителей является фазо-частотная характеристика (ФЧХ), определяющая зависимость угла фазового сдвига от частоты.

Усилительный каскад задерживает сигнал на какое-то время. Каждые гармонические составляющие задерживаются на разное время.

Амплитудная характеристика усилителя (реальная):

По амплитудной характеристике можно выделить следующие основные параметры усилителя:

1. Коэффициент усиления по току ;

2. Коэффициент усиления по напряжению

3. Коэффициент усиления по мощности ;

4. Чувствительность усилителя — минимальное значение входного сигнала, при котором полезный сигнал на выходе уже различим на уровне помех (при отношении сигнал - шум)

5. Динамический диапазон - отношение амплитуды максимально допустимого выходного напряжения к минимально допустимому, при которых не возникает искажение .
