Режимы работы двигателя по EN 60034





Номинальная мощность всегда связана с режимом работы и продолжительностью включений. Обозначения режимов по EN 60034 соответствуют ГОСТ 17154-71.

Обычное исполнение рассчитано на режим S1.



S1, продолжительный режим работы, работа машины при неизменной нагрузке достаточно длительное время для достижения установившейся (неизменной) температуры всех ее частей.



S2 - кратковременный режим - это режим с постоянным уровнем нагрузки при ограниченном времени включения и последующей паузой, за время которой двигатель вновь достигает температуры окружающей среды.

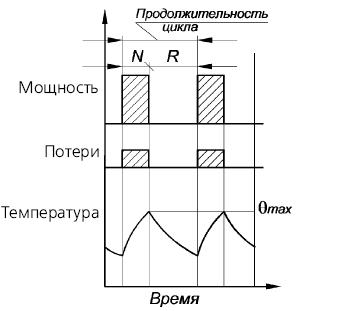

S3 - повторно - кратковременный режим последовательность идентичных циклов работы, каждый из которых включает время работы N при неизменной нагрузке, за которое машина не нагревается до установившейся температуры, и время стоянки R, за которое машина не охлаждается до температуры окружающей среды.

Он характеризуется относительной продолжительностью включения (ПВ). Цикл S3 состоит из однородных чередующихся рабочих участков с одинаковой нагрузкой и пауз, в течение которых двигатель неподвижен.

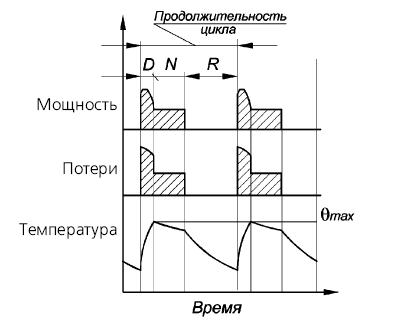

S4 - повторно-кратковременный режим с влиянием процессов пуска на нагрев двигателя. Это последовательность идентичных циклов работы, каждый из которых включает время пуска D, время работы N при неизменной нагрузке, за которое машина не нагревается до установившейся температуры, и время стоянки R, за которое машина не охлаждается до температуры окружающей среды.

Он характеризуется относительной продолжительностью включения и частотой включений.



Имеются также режимы S5 - S10 с условиями, частично аналогичными S1 - S4.



Отношение времени пребывания электротехнического устройства, работающего в повторно-кратковременном режиме во включенном состоянии, к длительности цикла называется продолжительностью включения (ПВ) и выражается в процентах.





Если двигатель рассчитан на режим S1 с продолжительностью включения 100%, но предназначается для использования с меньшей продолжительностью включения, мощность на валу двигателя должна быть увеличена в соответствии с данными, приведенными в таблице:



Режим работы   Коэффициент увели­чения мощности К
S2 Продолжительность работы: 60 мин 30 мин 10 мин   1,1 1,2 1,4
S3 Относительная продолжительность включения (ПВ): 60 % 40% 25% 15%   1,1 1,15 1,3 1,4
S4-10 Для определения мощности двигателя и режима работы служат число и тип включений в час, время разгона, время работы под нагрузкой, время торможения, тип торможения, время стоянки, а также требуемая мощность.   По запросу

Относительная продолжительность включения (ПВ) - это отношение времени работы под нагрузкой (Тнг ) ко времени цикла (Тц), которое равно сумме времени работы под нагрузкой и паузы (Тп):



ПВ%= =
