Узкополосн. фильтр на базе избирательн. усилителя (128-129)

В электрон. техн-ке часто возн. зад. Усилить сигналы в срав. узкой полосе частот.

Полоса пропускания:

f₀ – резонансная частота

Осн. треб. они д. им. более крутые скаты част. хар-ки (в идеале – П-обр.)

Семективность (избирательность) – это вел-на, кот. оцен-ся добротностью.

Q = f₀/2Δf

чем > Q, тем более острая форма АЧХ и выше избир-ть.

Область применения избир. ус-лей:

- в радиотехнич. устр-вах

- фильтры

- многоканал. сист. связи

- фильтры, позв. выд. опр. полосу частот, в спектроаномизаторах

- телемех-ке д/опр. сигнала с опр. полосой частот

Созд. пассив. 2х, 3х, 4х полюсников.

…(в лекциях нифига нету но по идее должно быть)

Если раб. част. f₀ > 50 кГц, то такие усил. строятся на базе LC – RLC цепей

f₀ < 50 кГц, то применение LC 4х п. оказ. неразумным, и строет. на базе RC – цепей.

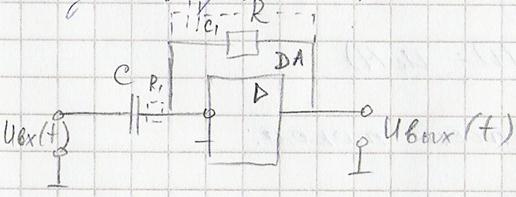

Дифференциаторы (126-127)

Получ. путем перем. местами в интеграторе конденсатора и R.

τ = RC

Скор. им. огран., кот. связаны с масштабом, опр. сх., счаст. св. волнами самого ОУ.

В реал. сх. дифор-ров исп. цепи, кот. позв. искусств. огр-н полосу пропуск.

R₁ и C₁ позв. повыс. уст-ть сх. за счет ↓ полосы пропуск.
