Транзисторы. Полевые и биполярные транзисторы

Транзистором называется электропреобразовательный полупроводниковый прибор с одним и более электронно-дырочными переходами, предназначенный для усиления мощности и имеющий более трёх выводов.

Термин “транзистор” происходит от английских слов transfer of resistor – преобразователь сопротивления.

Необходимо выделить два наиболее распространенных типа транзисторов, отличающихся друг от друга принципом действия и основными характеристиками и параметрами. Это – биполярные и полевые транзисторы.

Биполярным называют транзистор, в котором используются заряды носителей обеих полярностей.

Полевым транзистором называют электропреобразовательный прибор, в котором ток через канал управляется электрическим полем, прикладываемым между затвором и истоком, и который предназначен для усиления мощности электромагнитных колебаний. Полевые транзисторы иногда называют канальными или униполярными транзисторами.

В технической документации и специальной литературе следует применять условные графические обозначения полупроводниковых транзисторов в соответствии с ГОСТ 2.730-73 (см таб. 1.7.1.).

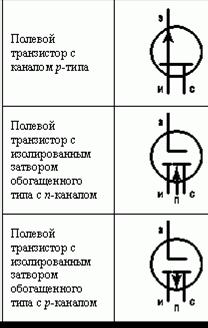

Таблица 1.7.1.

Наименование прибора	Обозначение	Наименование прибора	Обозначение	Наименование прибора	Обозначение
