Циклы газотурбинных установок. а) цикл с подводом теплоты при V=idem (цикл Гемфри) (рис.5);

а) цикл с подводом теплоты при V=idem (цикл Гемфри) (рис.5);

(8)

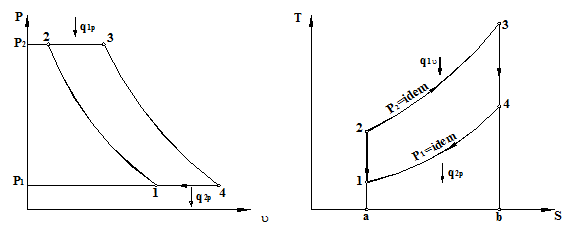

б) цикл с подводом теплоты при P=idem (цикл Брайтона) (рис.6).

(9)

Сравнение циклов ГТУ при одинаковых значениях соотношений давлений сжатия в компрессоре и одинаковых температурах перед турбиной Т₃ показывает, что термический к.п.д. цикла ГТУ при сгорании при V=idem несколько выше, чем к.п.д. цикла ГТУ со сгоранием при P=idem. Вместе с тем в реальных установках эффективность цикла ГТУ с подводом тепла при V=idem ниже, чем при P=idem из-за снижения к.п.д. турбины. Кроме того, такая схема предусматривает более сложную конструкцию камеры ГТУ. По указанным причинам ГТУ со сгоранием при V=idem не имеют широкого применения в технике.

Рис.5. Цикл Гемфри

Эффективность ГТУ простейшей схемы с подводом тепла при P=idem может быть повышена, если в цикле осуществить регенеративный подогрев воздуха, поступающего в камеру сгорания, за счет теплоты продуктов сгорания, выходящих из турбины. Такие ГТУ называются газотурбинными установками с регенерацией теплоты.
