Адиабатический процесс водяного пара. Изображение процесса в p – V , i – S и T –S диаграммах

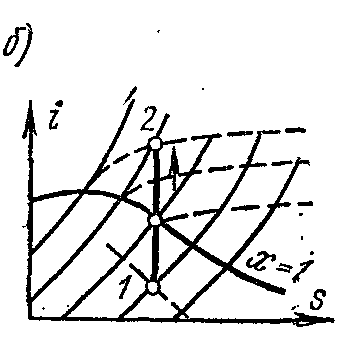

Адиабатный процесс совершается без подвода и отвода теплоты, и энтропия рабочего тела при обратимом процессе остаётся постоянной величиной: s=const. Поэтому на is и Ts- диаграм­мах адиабаты изображаются верти­кальными прямыми: рис. а и б

При адиабатном расширении давление и температура пара уменьшаются; перегретый пар переходит в сухой, а затем во влажный пар. Из условий по­стоянства энтропии возможны опреде­ление конечных параметров пара, если известны параметры начального и один параметр конечного состояний.

На pv - диаграмме обратимый адиабат­ный процесс изображается некоторой кривой (рис. в)

Удельная работа в адиабатном про­цессе определяется из уравнения:

s w:ascii="Cambria Math" w:fareast="Times New Roman" w:h-ansi="Cambria Math"/><wx:font wx:val="Cambria Math"/><w:i/><w:color w:val="000000"/><w:sz w:val="16"/><w:sz-cs w:val="16"/><w:lang w:fareast="RU"/></w:rPr><m:t>)</m:t></m:r></m:oMath></m:oMathPara></w:p><w:sectPr wsp:rsidR="00000000"><w:pgSz w:w="12240" w:h="15840"/><w:pgMar w:top="1134" w:right="850" w:bottom="1134" w:left="1701" w:header="720" w:footer="720" w:gutter="0"/><w:cols w:space="720"/></w:sectPr></w:body></w:wordDocument>"> .

Изменение удельной внутренней энер­гии:
