Снятие и установка головки цилиндров (двигатель на монтажном стенде)

Для снятия головки цилиндров, проделайте следующие операции:
- отверните семь гаек шпилек крепления крышки головки цилиндров и снимите крышку и провода, высокого напряжения от распределителя зажигания к свечам;

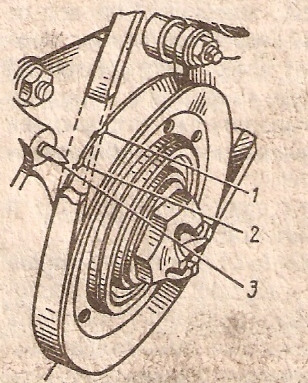

- проверните коленчатый вал по часовой стрелке до положения, при котором поршень первого цилиндра находится в положении верхней мертвой точки (в.м.т.) такта сжатия. Метка в.м.т. на шкиве коленвала совмещена с острием установочного штифта на нижней крышке звездочек привода газораспределения.

Примечание. Первая метка (по направлению вращения коленвала) используется при установке момента зажигания, а вторая метка соответствует верхней мертвой точке (в.м.т.).

- отверните семь болтов крепления верхней клапанной крышки и снимите крышку.

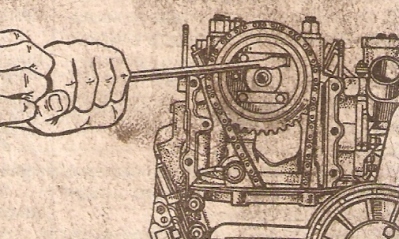

- раскерните и отверните четыре болта крепления ведомой звездочки привода газораспределения и снимите звездочку с вала, не разъединяя ее от цепи. Во избежание соскакивания цепи с зубьев звездочки ее вместе с цепью свяжите проволокой.

При разъединенном цепном приводе, но не снятой еще с блока цилиндров головке, не повертывайте коленчатый или распределительный вал в лю6ом направлении, даже на самый незначительный угол. Невыполнение повлечет к повреждению головки клапанов об поршни.
- отверните 10 гаек крепления головки блока и снимите ее.
При снятой головке не проворачивайте коленвал, так как из-за трения колец о зеркало гильзы цилиндров могут подняться, и под упорный нижний торец гильзы попадет накипь или продукты коррозии блока цилиндров, что приведет к нарушению уплотнения гильз.
- снимите прокладку головки.

После проверки и замены поврежденных и изношенных деталей установку и крепления головки цилиндров на блоке производите в обратной последовательности. При этом:
- тщательно осмотрите уплотнительную прокладку головки цилиндров и резинопробковую прокладку клапанной крышки. Поврежденные или сильно обжатые прокладки замените;

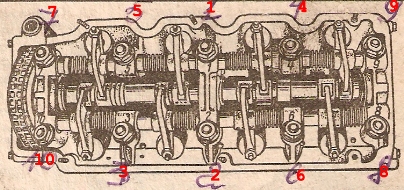

- для равномерного обжатия по всей поверхности прокладки и предупреждения деформаций блока гайки шпилек головки затягивайте в определенной последовательности. Окончательную затяжку гаек головки цилиндров производите динамометрическим ключом, а момент затяжки должен быть 90-100 Нм (9,0-10,0 кгс•м).

Однако, прежде чем установить на верхнюю торцевую плоскость блока цилиндров с уложенной на нее уплотнительной прокладкой головку блока, собранную заранее с клапанным механизмом и с распределительным валом, предварительно установите взаимное угловое положение коленчатого и распределительного валов. Для этого, убедившись в том, что сохранилась предварительная установка поршня первого цилиндра в в.м..т. В конце такта сжатия, вращайте распределительный вал до тех пор, пока риска на фланце распределительного вала (см. рис.)

не установится против середины прилива на передней опоре распределительного вала. После этого головку блока цилиндров установите на блок цилиндров и закрепите ее.
