Д) релаксационный генератор импульсов

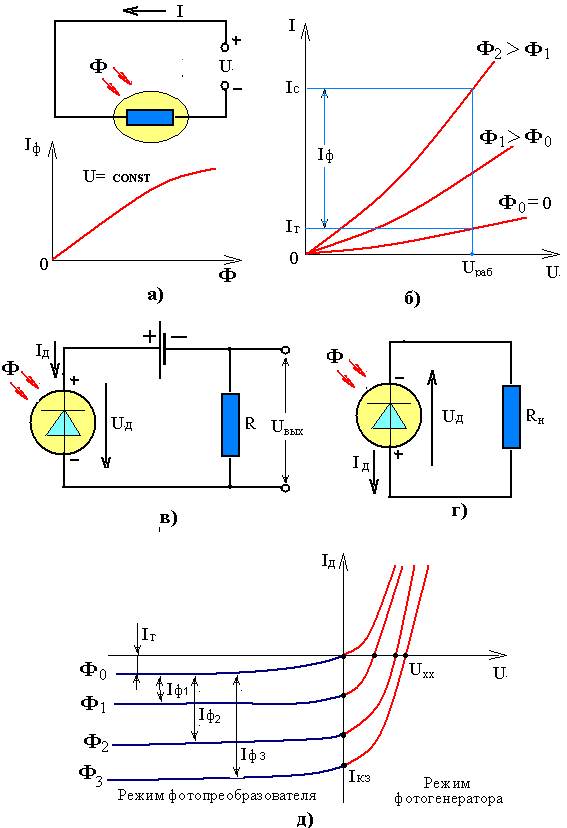

Рис.1.30. Фоторезисторы и фотодиоды:

А) фоторезистор и его энергетическая характеристика;

Б) вольт-амперная характеристика фоторезистора;

В) схема включения ФД в режиме фотопреобразователя;

Г) схема включения ФД в режиме фотогенератора; д) ВАХ ФД.

д)

Рис.1.31. Фототранзистор (а и б), фототиристор (в и г) и

оптопары с фотоприёмниками (д).

Раздел 2. Усилители сигналов.

Рис.2.1. Структура и характеристики УС:

А) структурная схема одиночного усилительного каскада;

Б) амплитудная характеристика усилителя;

В) амплитудно-частотная характеристика усилителя;

Г) фазо-частотная характеристика усилителя;

Д) структурная схема многокаскадного усилителяситналов.

Рис.2.2. Схемы усилительных каскадов на БПТ:

А) с общим эмиттером; б) с общим коллектором; в) с общей базой.



Рис.2.3. Схемы усилительных каскадов на ПТ:
