Устройство гальванической развязки на оптроне ⇐ ПредыдущаяСтр 7 из 7
Задание. На вход оптрона поступает однополярное прямоугольное напряжение частотой f = 1000 Гц с амплитудным значением U вх.m. К выходу оптрона подключена нагрузка R н. Выходная цепь оптрона получает питание от источника постоянного напряжения E ип. Для заданной схемы устройства гальванической развязки (рис. 18) выбрать по справочнику требуемый тип оптрона и рассчитать величину сопротивления R вх во входной цепи оптрона. Основные параметры оптронов сведены в табл. 11 и приведены в справочниках [2, 6, 7, 9]. Напряжение источника питания цепи нагрузки E ип, амплитуда входного прямоугольного напряжения U вх.m и сопротивление нагрузки R н приведены в табл. 12.
1) 2)
3) 4)
Таблица 11
Таблица 12
Методические указания. Перечертить схему устройства гальванической развязки. Проанализировать работу схемы и указать направления протекания токов в схеме. В соответствии с заданными входным напряжением U вх.m, сопротивлением нагрузки и напряжением питания E ип выбрать по справочнику [2, 6, 7, 9] полупроводниковый оптрон с учётом коэффициента запаса k зап = 1,1…1,2 по напряжению и по току. Выписать из справочника основные параметры выбранного оптрона: I вх.maх (мА); U вх.пр (В); U вх.обр.maх (В); I вых.maх (мА); U вых.maх (В); U вых.ост (В); коэффициент передачи тока ki. Рассчитать величину ограничительного резистора во входной цепи оптопары R вх = (U вх.m - U вх.пр) / I вх. Пример решения задачи. В качестве примера решения задачи рассмотрим схему оптронной развязки на транзисторной оптопаре (рис. 19, а). Исходными данными являются: амплитуда входного прямоугольного напряжения U вх.m = 5 В, сопротивление нагрузки R н = 250 Oм и напряжение источника питания выходной цепи E ип = 20 В. На рис. 19, б приведена схема устройства гальванической развязки с указанием направления токов, протекающих через все элементы и падений напряжения на них.
При поступлении на вход схемы положительного импульса напряжения входной диод смещается в прямом направлении и формирует световой поток, который вводит в насыщение выходной фототранзистор. Пренебрегая падением напряжения на выходном транзисторе оптрона в режиме насыщения (т.е. принимая UVT вых = 0), найдём максимальное значение тока нагрузки:
.
Принимая коэффициент запаса по напряжению и току k зап = 1,2, выберем оптрон из условий:
т.е.
Указанным условиям удовлетворяет транзисторная оптопара 3ОТ127А на основе излучающего диода (соединение галлий-алюминий-мышьяк) и кремниевого фототранзистора. Параметрами оптрона: U вх = 1,6 В; U вых.ост = 1,5 В; U вх.обр.max = 1,5 В; I вх.max = 20 мА; I вых.max = 100 мА; U вх = 1,6 В; U из = 1000 В; T к = 85 оС. Рассчитаем минимально необходимую величину ограничительного резистора во входной цепи оптрона:
,
тогда с учётом небольшого запаса по току из ряда сопротивлений E24 выберем резистор номиналом R вх = 200 (Ом), что обеспечит защиту входного диода оптопары при отклонениях входного напряжения u вх от номинального значения.
СПИСОК ЛИТЕРАТУРЫ
1. Расчёт электронных схем. Примеры и задачи: Учеб. пособие для вузов / Г.И. Изъюрова, Г.В. Королёв, В.А. Терехов и др. – М.: Высш. шк., 1987. – 335 с. 2. Полупроводниковые приборы: Диоды, тиристоры, оптоэлектронные приборы. Справочник / Под ред. Н.Н. Горюнова. – М.: Энергоатомиздат, 1983. – 744 с. 3. Полупроводниковые приборы. Диоды выпрямительные, стабилитроны, тиристоры: Справочник / Под ред. А.В. Голомедова. – М.: Радио и связь, 1988. – 528 с. 4. Полупроводниковые приборы: Транзисторы. Справочник / Под ред. Н.Н. Горюнова. – М.: Энергоатомиздат, 1983. – 904 с. 5. Транзисторы / Под ред. А.А. Чернышева. – М.: Энергия, 1980. – 144 с. 6. Полупроводниковые приборы. Диоды высокочастотные, диоды импульсные, оптоэлектронные приборы: Справочник / Под ред. А.В. Голомедова. – М.: Радио и связь, 1988. – 592 с. 7. Аксёнов А.И., Нефёдов А.В. Отечественные полупроводниковые приборы. – М.: СОЛОН-Пресс, 2005. – 584 с. 8. Транзисторы для аппаратуры широкого применения. Справочник / Под ред. Б.Л. Перельмана. – М.: Радио и связь, 1981. – 656 с. 9. Носов Ю.Р., Сидоров А.С. Оптроны и их применение. – М.: Радио и связь, 1981. – 280 с. 10. Гусев В.Г., Гусев Ю.М. Электроника. - М.: Высш. шк., 1991. – 495 с. 11. Прянишников В.А. Электроника: Курс лекций. – СПб.: КОРОНА принт, 1998. – 400 с. 12. Лачин В.И., Савёлов Н.С. Электроника: Учеб. пособие. – Ростов н/Д: «Феникс», 2000. – 448 с. 13. Скаржепа В.А., Луценко А.Н. Электроника и микросхемотехника. Ч. 1, 2 / Под общ. ред. А.А. Краснопрошиной. – К.: Выща шк., 1989. – 431 с. 14. Ушаков В.Н., Долженко О.В. Электроника: от элементов до устройств. – М.: Радио и связь, 1993. – 352 с. 15. Хоровиц П., Хилл У. Искусство схемотехники: В 2-х т. Т. 1. – М.: Мир, 1986. – 598 с. 16. Воробьёв Н.И. Проектирование электронных устройств. Учеб. пособие для вузов. – М.: Высш. шк., 1989. – 223 с. 17. Основы радиоэлектроники: Учебное пособие / Ю.И. Волощенко, Ю.Ю. Мартюшев, И.Н. Никитина и др.; Под ред. Г.Д. Петрухина. – М.: МАИ, 1993. – 416 с. 18. Миловзоров В.П. Элементы информационных систем: Учеб. для вузов. – М.: Высш. шк., 1989 – 440 с.
ПРИЛОЖЕНИЕ 1 Образец титульного листа
Министерство образования и науки РФ
Государственное образовательное учреждение высшего профессионального образования Филиал «Севмашвтуз» Санкт-Петербургского государственного морского технического университета в г.Северодвинске
Факультет № 1 «Кораблестроение и океанотехника» Кафедра № 11 «Автоматика и управление в технических системах»
Контрольная работа по дисциплине «Электроника»
Вариант №____
Северодвинск 20____ ПРИЛОЖЕНИЕ 2

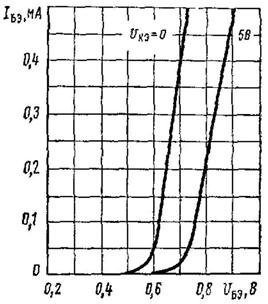

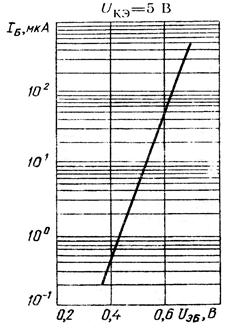

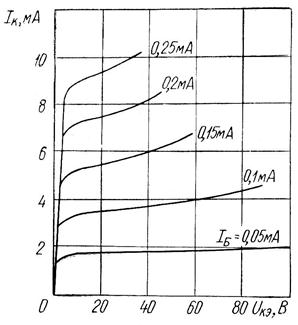

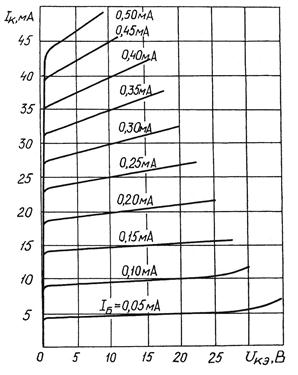

Вольт-амперные характеристики биполярных транзисторов в схеме с общим эмиттером
КТ3102
КТ315
Продолжение прил. 2
КТ503
КТ605
Продолжение прил. 2
КТ602
КТ814
Продолжение прил. 2
КТ201
КТ312
ПРИЛОЖЕНИЕ 3

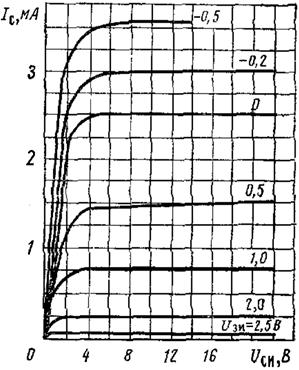

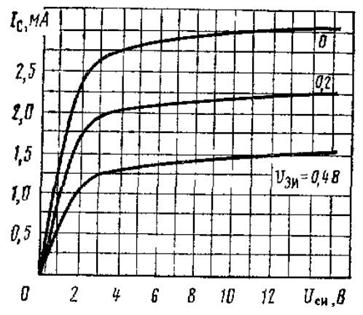

Вольт-амперные характеристики полевых транзисторов в схеме с общим истоком
КП103
КП308
Продолжение прил. 3
КП303

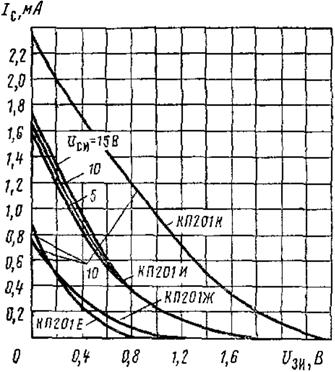

КП201
|
