Приборная доска грузовой кабины

Приборная доска грузовой кабины (рис. 5) изготовлена из дуралюмина Д16А-МЛ 1,2, окраше­на эмалью ЭП-140 серого цвета и установлена в грузовой кабине над входной дверью в кабину лет­чиков.

Рис. 2. Приборная доска левого летчика:

1 — указатель скорости УС-Э5К; 2 — высотомер ВД-10К; 3—авиагоризонт АГБ-ЗК; 4—указатель УПР-4УК из ком­плекта КС-ЗГ; 5 — индикатор путевой скорости из комплек­та ДИВ-1; 6 — вариометр ВР-10МК; 7 — индикатор курса радиокомпаса АРК-У2; 8 — указатель ИТГ-1 термометра ИТТ-180; 9 — указатель ИТГ-1 термометра ИТГ-180; 10 — указатель поворота ЭУП-53; 11 — указатель ИТЭ-1 тахо­метров двигателей; 12 — указатель УШВ шага несущего винта; 13 — указатель ИТЭ-1 тахометра несущего винта; 14 — табло сигнализации отказа радиовысотомера РВ-3; 15 — выключатель радиовысотомера; 16 — указатель УВ-П1 радиовысотомера

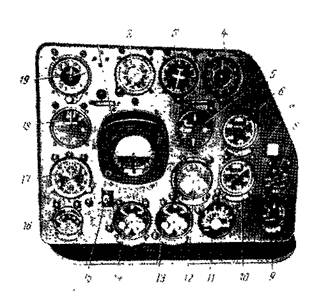

Рис. 3. Приборная доска правого летчика:

1 — авиагоризонт АГБ-ЗК; 2 — указатель УГР-4УК из комплекта КС-ЗГ; 3 — указатель курса ПДК-49 астро­компаса; 4 — путевой корректор астрокомпаса; 5 — ва­риометр ВР-10МК; 6 — указатель ИТЭ-1 тахометра не­сущего винта; 7 — табло сигнализации остатка топлива Ж)0 л; 8 — переключатель П-8У топливомера; 9 — ука­затель ТВ-1 термометра ТВ-19; 10 — указатель ИТЭ-2 тахометров двигателей; 11 — указатель топливомера, 12 — трехстредочный индикатор редукторов из комп­лекта ЭМИ-ЗРВИ; 13 — трехстрелочный индикатор УИЗ-ЭК правого двигателя; 14 — трехстрелочный инди­катор УИЗ-ЗК левого двигателя; 15 — переключатель трансформаторов ТР-115736 питания индукционных ма­нометров; 16 — указатель ТВ-1 термометра ТУЭ-48; 17— часы АЧС-1; 18 — указатель скорости УС-35К; 19 — высотомер ВД-lOK

Рис. 4. Конструкция приборных досок летчиков:

1 — панель крепления приборов; 2 — кронштейн; 3—амор­тизатор:, 4 — стойка; 5, 8 — лючок; 6 — регулируемая тяга; 7 — крышка кожуха; 9 — кожух; 1,0 — верхний амор­тизатор-расчалка

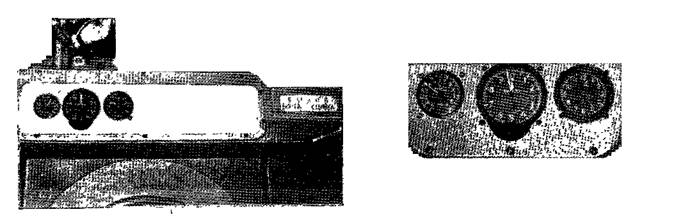

Рис. 5. Приборная доска:
