Выходные характеристики

График выходной характеристики можно получить на экране осциллографа, если на горизонтально отклоняющие пластины подать «качающееся» напряжение сток-исток, а на вертикально отклоняющие пластины – напряжение, пропорциональное току стока. Схема и установки на панели осциллографа показаны на рис. 4.

Напряжение сток–исток U_си с выхода функционального генератора подается на вход канала В осциллографа, а для регистрации величины тока стока I_с в его цепь включен преобразователь тока в напряжение (Current Controlled Voltage Source), которое затем подается на вход А осциллографа. Для получения на экране осциллографа графика ВАХ используется режим развертки А/В.

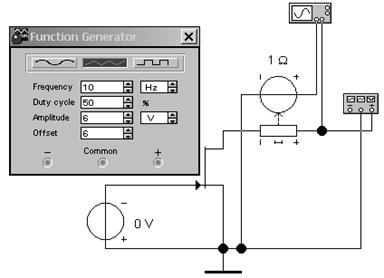

Рис. 4. Схема для построения графика выходной характеристики

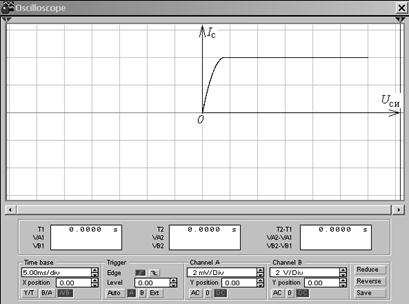

Рис. 5. График выходной характеристики на экране осциллографа

На рис. 5 показан график выходной характеристики при U_зи = 0. Масштаб по оси напряжения U_си составляет 2 Вольта на деление (канал В), по оси тока I_с – 2 мА на деление (канал А). Начало координат находится в центре экрана.

Контрольные вопросы

1. На каком принципе основано управление током в полевом транзисторе?

2. Что представляет собой канал полевого транзистора? От чего зависит толщина канала?

3. Каким образом изолируется канал от подложки? Из каких соображений устанавливается полярность напряжения на стоке?

4. Каким образом обеспечивается изоляция затвора от канала в различных типа полевых транзисторов? Из каких соображений устанавливается полярность напряжения на затворе?

5. Что называется напряжением отсечки и напряжением насыщения?

6. Чем отличается полевой транзистор от биполярного как управляемый источник тока?

7. Какие дифференциальные параметры характеризуют полевой транзистор в режиме малого сигнала? Напишите уравнение для приращения тока стока.

8. Какие соотношения между электрическими величинами (сигналами) отражает малосигнальная эквивалентная схема транзистора?

9. Как зависит от напряжения затвор-исток крутизна передаточной характеристики в области насыщения выходных характеристик?

10. Как можно оценить величину входного сопротивления усилителя на полевом транзисторе?

Содержание отчета

Отчет о лабораторной работе должен содержать:

1) титульный лист;

2) цель исследований;

3) схему установки для проведения измерений;

4) таблицы результатов измерений передаточных и выходных характеристик и крутизны передаточной характеристики;

5) графики вольт-амперных характеристик;

6) значения основных параметров транзистора.

Литература

1. Опадчий Ю.Ф. и др. Аналоговая и цифровая электроника (Полный курс): Учебник для вузов / Ю.Ф. Опадчий, О.П. Глудкин, А.И. Гуров; Под ред. О.П. Глудкина. – М.: Горячая Линия – Телеком, 2002. – 768 с.

2. Гусев В.Г., Гусев Ю.М. Электроника: Учеб. пособие. – 2-е изд. – М.: Высш. шк., 1991. – 622 с.

3. Лачин В.И., Савелов Н.С. Электроника: Учебн. пособие. – Ростов н / Д: изд-во “Феникс”, 1998. – 448 с.

4. Горбачев Г.Н., Чаплыгин Е.Е. Промышленная электроника: Учебник для вузов / Под ред. В.А. Лабунцова. – М.: Энергоатомиздат, 1988. – 320 с.

5. Схемотехническое моделирование аналоговых и цифровых электронных схем: Методические указания по применению программы Electronics Workbench 5.0 при выполнении лабораторных работ по курсам электротехники, электроники и схемотехники ЭВМ / Курск. гос. техн. ун-т; Сост. В.И. Иванов. Курск, 2003. – 59 с.
