Передаточные характеристики

Для построения передаточных характеристик нужно собрать схему рис. 2. График передаточной характеристики можно получить на экране осциллографа, если на горизонтально отклоняющие пластины подать «качающееся» напряжение затвор-исток, а на вертикально отклоняющие пластины – напряжение, пропорциональное току стока.

Рис. 2. Схема для построения передаточных характеристик

Функциональный генератор вырабатывает линейно изменяющееся напряжение в пределах от нуля до удвоенного амплитудного значения. Напряжение затвор–исток U_зи с выхода функционального генератора подается на вход канала А осциллографа, а для регистрации величины тока стока I_с в его цепь включен преобразователь тока в напряжение (Current Controlled Voltage Source), которое затем подается на вход В осциллографа. Для получения на экране осциллографа графика ВАХ используется режим развертки В/А.

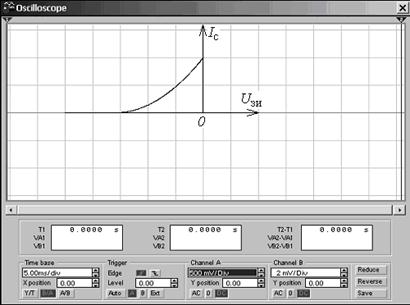

На рис. 3 приведен вид передаточной характеристики при определенном значении напряжения сток–исток U_си = 10 В. В этом примере масштаб по оси напряжения U_зи составляет 0,5 В/деление, а по оси тока стока I_с – 2 мА/деление.

Рис. 3. Вид графика передаточной характеристики на экране осциллографа
