Объемные насосы

Объемные насосы – насосы, в которых перемещение жидкости (или газа) осуществляется в результате периодического изменения объема рабочей камеры. К ним относятся: поршневые насосы, пластинчатые, шестеренчатые, водокольцевые.

Поршневые насосы (рис. 2.3). В поршневых насосах рабочий орган (поршень) совершает в цилиндре возвратно-поступательное движение, сообщая перекачиваемой жидкости энергию.

Подача Q, м³/с, насоса определяется по формуле

Q = (2.10)

где d – диаметр поршня, м; S – ход поршня, м; n – частота перемещения поршня, с^-1.

Поршневые насосы обладают рядом достоинств. Они могут перекачивать различные жидкости, создавая большие напоры (до 15 МПа), обладают хорошей всасывающей способностью (до 7м) и высоким КПД
η = 0,75–0,85.

Их недостатками являются: тихоходность, неравномерность подачи жидкости и невозможность ее регулировать.

Поршневые насосы применяют для заполнения огнетушителей, газовых баллонов, их испытаний и т.д.

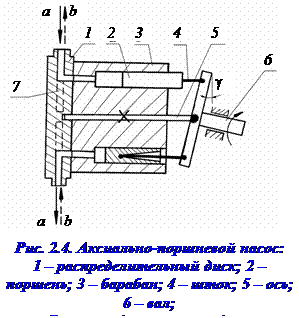

Аксиально-поршневые насосы (рис. 2.4). Несколько поршневых насосов 2 размещены в одном барабане 3, вращающемся на оси распределительного диска 1. Штоки поршней 4 шарнирно закреплены на диске, вращающемся на оси 5. При вращении вала 6 поршни перемещаются в осевом направлении и одновременно вращаются с барабаном.

Эти насосы применяются в гидравлических системах и перекачивают масла.

В распределительном диске 7 выполнены два серповидных окна. Одно из них соединено с масляным баком, а второе с магистралью, в которую подается масло. За один оборот вала барабана каждый поршень совершает ход
вперед и назад (всасывание и нагнетание).

Подача насоса определяется
по формуле

(2.11)

где D _б – диаметр барабана, м; d – диаметр поршня, м; i – число поршней;
n – скорость вращения вала, об/мин.

Достоинством насосов является равномерность подачи жидкости, высокое развиваемое давление (40–50 МПа) и КПД (η) = 0,85–0,9.

В системах управления автолестниц и подъемников насосы используются и как гидромоторы и как гидронасосы.

Поршневые насосы двойного действия. Насосы этого типа применяются в качестве вакуумных насосов на ряде пожарных насосов, выпускаемых иностранными фирмами. Принципиальная схема такого насоса представлена на рис. 2.5. Поршни насоса 5 объединены болтовым соединением 3 в единое целое. Они перемещаются смонтированным на оси 2 эксцент-
риком 1 посредством ползуна 4.

Частота вращения валика эксцентрика одинакова с частотой вращения вала насоса. Вал эксцентрика приводится во

вращение клиновым ремнем от

коробки отбора мощности. При
вращении эксцентрика 1 ползу-

ны 4 воздействуют на поршни

5. Они совершают возвратно-
поступательное движение.

В положении, указанном на рисунке, левый поршень будет сжимать воздух, ранее поступивший в камеру. Сжатый воздух преодолеет сопротивление манжеты 7 и будет удаляться через патрубок 6 в атмосферу. Синхронно с этим в правой камере будет создаваться разрежение. При этом будет преодолено сопротивление первой малой манжеты 8. В пожарном насосе будет создаваться вакуум, он постепенно заполняется водой. При поступлении воды в вакуумный насос он отключается.

За каждую половину оборота эксцентрика поршни совершают ход, равный 2е. Тогда подача насоса, м³/мин, может быть вычислена по формуле

(2.12)

где d – диаметр цилиндра, м; е – эксцентриситет, м; n – частота вращения валика, об/мин.

При частоте вращения, равной 4200 об/мин, насос обеспечивает заполнение пожарного насоса с глубины всасывания 7,5 м за время меньше 20 с.

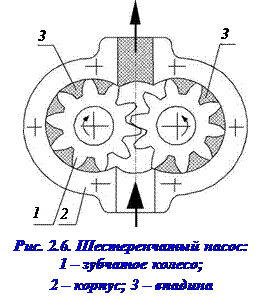

Шестеренчатый насос (рис. 2.6) состоит их корпуса 2 и зубчатых колес 1. Одно из них приводится в движение, второе в зацеплении с первым свободно вращается на оси. При вращении шестерен жидкость перемещается впадинами 3 зубьев по окружности корпуса.

Они характеризуются постоянной подачей жидкости и работают в диапазоне 500–2500 об/мин. Их КПД в зависимости от частоты вращения и давления составляет
0,65–0,85. Они обеспечивают глубину всасывания до 8 м и могут развивать напор более 10 МПа. Используемый в пожарной технике насос НШН-600 обеспечивает подачу Q = 600 л/мин и развивает напор Н до 80 м при n = 1500 об/мин.

Подача насоса определяется по формуле

(2.13)

где R и r – радиусы шестерен по высоте и впадинам зубьев, см; b – ширина шестерен, см; n – частота вращения вала, об/мин; η – КПД.

В этих насосах предусматривается перепускной клапан. При избыточном давлении через него перетекает жидкость из полости нагнетания во всасывающую полость.

Пластинчатый насос (шиберный) насос (рис. 2.7) состоит из корпуса с запрессованной с него гильзой 1. В роторе 2 размещены стальные пластины 3. Приводной шкив закреплен на роторе 2.

Ротор 2 размещен в гильзе 1 эксцентрично. При его вращении лопатки 3 под действием центробежной силы прижимаются к внутренней поверхности гильзы, образуя замкнутые полости. Всасывание происходит за счет изменения объема каждой полости при ее перемещении от всасывающего отверстия к выпускному отверстию.

Подача, см³/мин, пластинчатых насосов равна

, (2.14)

где n – частота вращения ротора, об/мин;

r ²_c и r ²_p – радиусы статора и ротора, см; b –

ширина пластины.

Пластинчатые насосы могут созда-
вать напоры 16–18 МПа, обеспечивают
забор воды с глубины до 8,5 м при КПД,
равном 0,8–0,85.

Смазка вакуумного насоса осуществляется маслом, которое подается в его всасывающую полость из масляного бака вследствие разрежения, создаваемого самим насосом.

Водокольцевой насос может использоваться как вакуумный насос. Принцип его работы легко уяснить из рис. 2.8. При вращении ротора 1 с лопатками жидкость под влиянием центробежной силы прижимается к внутренней стенке корпуса

насоса 4. При повороте ротора от 0 до 180^о рабочее пространство 2 будет увеличиваться, а затем уменьшаться. При увеличении рабочего объема образуется вакуум

и через отверстие канала всасывания 3 будет всасываться воздух. При уменьшении объема он будет выталкиваться через отверстие канала нагнетания 5 в атмосферу.

Водокольцевым насосом может создаваться вакуум до 9 м вод.ст. Этот насос имеет очень низкий КПД, равный 0,2-0,27. Перед началом работы в него необходимо заливать воду – это его существенный недостаток.
