Общие сведения. В настоящей лабораторной работе рассматривается применение ПЛК для управления шаговым двигателем

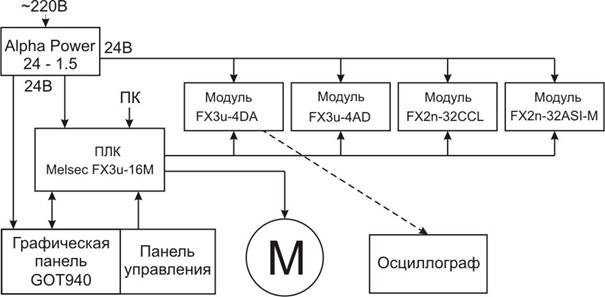

В настоящей лабораторной работе рассматривается применение ПЛК для управления шаговым двигателем. Структурная схема лабораторного стенда представлена на рисунке 1.





Рисунок 1 - Структурная схема лабораторного стенда.



Контроллер Melsec FX3u-16M имеет 8 дискретных входов и 8 дискретных выходов транзисторного типа, рассчитанных на постоянное напряжение 24В. В составе стенда используются модули ЦАП и АЦП (FX3u-4DA и FX3u-4AD), рассчитанные на коммутируемое напряжение в диапазоне -10 + 10В., а также модули интерфейсов ASI и CC-Link. Графическая сенсорная панель GOT940 программируется с помощью компьютера.

Пульт управления стендом содержит восемь тумблеров и светодиодов, подключенных к входам контроллера X0 – X7.

Используемый в составе стенда шаговый двигатель имеет четыре обмотки и подключен к контроллеру в соответствии с рисунком 2.











Рисунок 2 - Подключение шагового двигателя



Обмотки двигателя L1 - L4 подключены к выходам контроллера Y0 - Y3 через токоограничивающие резисторы R1 - R4. Диоды VD1 - VD4 предназначены для защиты транзисторов от обратных напряжений в момент выключения обмотки.

Для управления шаговым двигателем необходимо подавать на его обмотки напряжение питания в последовательности, указанной в таблице 1. (L4 L3 L2 L1)



Этап Обмотка L1 L2 L3 L4
  +
  + +
    +
    + +
      +
      + +
        +
  +     +



За восемь этапов ротор двигателя совершит четыре полных шага, при этом, время необходимое на один оборот будет зависеть от суммарной длительности временных задержек между шагами.

Таким образом, управляя обмотками двигателя - включена (есть ток в обмотке), выключена, посредством выходов контроллера Y0 - Y3, можно управлять скоростью вращения двигателя и необходимой величиной перемещения рабочего органа.
