Защитное отключение электроустановокЗащитное отключение рекомендуется применять в качестве основной или дополнительной меры защиты, если безопасность не может быть обеспечена путем устройства заземления или зануления или если устройство заземления или зануления вызывает трудности по условиям выполнения или по экономическим соображениям. Защитным отключением называется быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения током. Опасность поражения электрическим током обусловлена значением напряжения прикосновения, от которого зависит ток через тело человека Iчел = Uпр / R чел. Если при прикосновении человека к корпусу электрооборудования с поврежденной изоляцией или непосредственно к токоведущему проводу (фазе) значения Uпр и Iчел превысят допустимые, защитное отключение должно быстро обеспечить разрыв электрической цепи, возникшей через тело человека. Устройство защитного отключения (УЗО) состоит из двух главных элементов — прибора защитного отключения, реагирующего на один из параметров сети, и исполнительного органа — автоматического выключателя. УЗО могут применяться в электрических сетях любого напряжения независимо от режима нейтрали. В зависимости от входного сигнала, воздействующего на прибор, УЗО подразделяют на устройства, реагирующие на напряжение корпуса относительно земли; ток замыкания на землю; напряжение нулевой последовательности; напряжение фазы относительно земли; ток нулевой последовательности. Рассмотрим принципиальные схемы устройств защитного отключения. Схема с реакцией на напряжение корпуса относительно земли (рис. 16.11). В этой схеме датчиком служит реле максимального напряжения KV, включенное между корпусом электрооборудования и вспомогательным заземлителем. Защита срабатывает при замыкании одной фазы на корпус. Схема применяется в сети напряжением до 1 кВ, оборудованной защитным заземлением. В данном случае УЗО является дополнительной мерой безопасности, поскольку срабатывает на отключение аварийного электрооборудования. Датчиком сигнала служит реле напряжения KV. Вспомогательное заземление Лв устанавливают в зоне нулевого потенциала земли, вдали от защитного заземления R3. При замыкании одной фазы на корпус на нем появится напряжение относительно земли £/3, значение которого ограничено сопротивлением основного защитного заземления. Если это напряжение окажется выше допустимого, то в соответствии с уставкой реле напряжения срабатывает и замыкает свой контакт KV ъ цепи отключающей катушки автоматического выключателя SF. Кнопка К служит для проверки действия схемы. В сети с заземленной нейтралью реле KV включается между корпусом электрооборудования и нулевым защитным проводником (рис. 16.12). При срабатывании реле его контакты замыкают цепь накоротко, отчего перегорает вставка предо-хранителя и с поврежденного электрооборудования снимается напряжение.
В случае прохождения тока с корпуса электроприемника через ЗУ на землю и при достижении предельно допустимого его значения реле сработает и его контакты КА замкнут цепь отключающей катушки электромагнита YAT автоматического выключателя SF. Эта схема выполняет защитное отключение в сетях как с изолированной, так и с глухозаземленной нейтралью при любом номинальном напряжении. На схеме рис. 16.13, б максимальное токовое реле включено во вторичную обмотку трансформатора тока ТА. Схема защитного отключения с реакцией на напряжение фазы относительно земли. Реле минимального напряжения 1KV — 3KV (датчики) включены между фазами и землей согласно рис. 16.14. Рис. 16.14. Схема защитного отключения с реакцией на напряжение фазы относительно земли При исправной и одинаковой по проводимости изоляции фаз относительно земли (проводимости Ya = Yb = yc ≈ 0) реле находятся под одинаковым фазным напряжением. В случае повреждения изоляции или значительного уменьшения сопротивления изоляции какой-либо фазы относительно земли, например в случае прикосновения человека к неизолированному проводу фазы А, образуется дополнительная проводимость этой фазы относительно земли. При этом нарушается симметрия напряжений и напряжение фазы А относительно земли уменьшается. Когда напряжение понизится до значения уставки, реле сработает и его контакты замкнут цепь питания отключающей катушки электромагнита YAT автоматического выключателя SF, который и отключит данную сеть. Схема защитного отключения с реакцией на напряжение нулевой последовательности. В этой схеме (рис. 16.15) в качестве датчика сигнала на отключение используется так называемый фильтр нулевой последовательности, состоящий из трех конденсаторов, включенных звездой, в нулевую точку которых включено реле максимального напряжения. При равенстве проводимостей (сопротивлений) изоляции фаз относительно земли напряжение нулевой последовательности UQ, при-

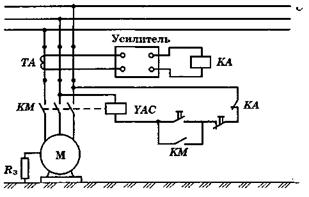

Рис. 16.15. Схема защитного отключения с реакцией на величину напряжений нулевой последовательности ложенное к обмотке реле KV, равно нулю. При повреждении изоляции одной фазы и увеличении ее проводимости (а также в случае увеличения проводимости при прикосновении человека к токоведущей части фазы) симметрия фазных напряжений нарушается и появляется напряжение тем большее, чем больше проводимость изоляции поврежденной фазы. В результате этого реле срабатывает и отключает установку. Схема с реакцией на ток нулевой последовательности. Защитное отключение по этой схеме (рис. 16.16) использует в качестве датчика сигнала -В вторичную обмотку -А трансформатора тока нулевой последовательности ТА, магнитопровод которого охватывает все три фазы ответвления, питающего электроприемник М (например, жилы кабеля). К вторичной обмотке ТА подключается через усилитель обмотка реле максимального тока КА. При отсутствии замыкания на землю в цепи лектроприемника и при равных проводимостях изоляции фаз относительно земли ток нулевой последовательности во вторичной цепи трансформатора равен нулю. При замыкании одной фазы на землю или при прикосновении человека, стоящего на земле, к токоведущей части одной фазы нарушается симметрия токов и возникает дополнительная проводимость. Через вторичную обмотку и через реле КА проходит усиленный ток нулевой последовательности Iр=3 I0 / n, где п — коэффициент трансформации ТА. Этот ток вызывает срабатывание реле КА, контакты которого размыкают цепь питания рабочей катушки контактора КМ, и контактор отключается.
|
