Диаграмма состояния вещества, i-s-диаграммаИзображение циклов и процессов в T-S диаграмме обладает большой наглядностью, поскольку площади на данной диаграмме соответствуют работе или энергии процесса. Эта наглядность позволяет визуально сравнивать различные процессы и циклы, однако эта наглядность является одновременно и недостатком Т-S диаграммы, поскольку измерить площадь сложной фигуры очень сложно, а все основные циклы, как мы видели представляют собой именно комбинацию сложных кривых, исключение составляет только цикл Карно. Для практического применения более удобна диаграмма тепловых процессов, на которых значение энергии, теплоты или работы соответствует не площади а отрезку, такой диаграммой является i,s –диаграмма. По вертикальной оси на этой диаграмме откладывается энтальпия по горизонтальной – энтропия. Такая диаграмма с нанесенными на нее линиями постоянного давления (изобарами), линиями постоянной температуры (изотермами), линиям постоянного паросодержания и постоянным постоянного объема, называется диаграмма состояния вещества. В тепловых расчетах паросиловых циклов используется диаграмма состояния воды. На рисунке 10 изображен цикл с перегревом пара на диаграмме состояния воды (см рисунок 10). На диаграмме состояния воды изображены линии постоянных температур, давлений и паросодержания. Линия постоянного паросодержания X=1 (вся вода находится в виде пара), является разделительной, при параметрах соответствующим точкам выше этой линии существует один пар, ниже – паро-водяная смесь. Цикл с перегревом пара в i -S диаграмме состояния воды. | ||

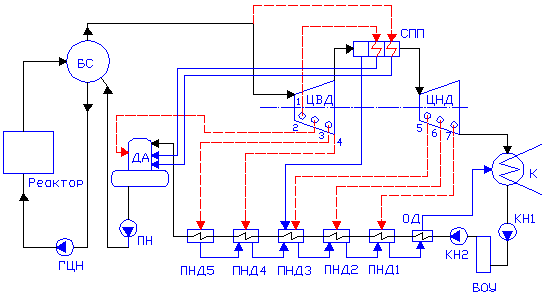

Упрощенная тепловая схема АЭС с реактором РБМК – 1000 | |||
Введение
Основы термодинамики, в частности знание о регенеративных паросиловых циклах, позволяют перейти от очень упрощенного теплового контура, который был рассмотрен в самом начале к более подробной (но тоже упрощенной) тепловой схеме АЭС. Говоря о тепловом контуре, мы рассматривали источники и потребители тепловой энергии и устройство для прокачки теплоносителя – насос. Для контура многократной принудительной циркуляции (КМПЦ), изображения теплового контура вполне соответствует изображению тепловой схемы, другими словами присутствующие в схеме теплового контура элементы (реактор, главный циркуляционный насос, и барабан сепаратор) соответствуют реальным агрегатам имеющимся на АЭС. Поэтому устройство и технические характеристики реактора РБМК-1000 и главного циркуляционного насоса ЦВН-8 были в общих чертах рассмотрены раньше. Для второго теплового контура ситуация несколько иная, дело в том, рассмотренная в начале схема не содержит большое количество устройств которые имеются на АЭС и являются важными для понимания базовых принципов работы АЭС. Например регенеративные подогреватели, это те элементы назначение которых, в сильно упрощенных терминах теплового контура, трудно объяснить. Упрощенная тепловая схема АЭС содержит все наиболее важные элементы, соответствующие реальным машинам и агрегатам эксплуатируемые в составе реакторной установки. Упрощения этой схемы заключаются в отсутствии управляющих элементов и элементов связанных с уплотнением турбоагрегата.
Некоторые понятия и определения. На тепловой схеме изображаются устройства, в которых происходит изменение параметров (температуры, энталпии, давления, влажности и т.д.) рабочего тела, в нашем случае, пара и воды. Довольно много оборудования включено в схему параллельно по ходу движения рабочего тела, (например насосы ГЦН). Так как параметры рабочего тела в одинаковых устройствах, включенных параллельно, изменяются на одну и туже величину, то на тепловой схеме такие устройства обозначаются одним элементом. Например: Давление при прохождении жидкости через насос изменяется на величину напора создаваемого насосом. Если вода поступает по параллельным трубопроводам в три работающих ГЦН то давление на входе в каждый насос одинаково и равно предположим P1, а на выходе из насосов давление: P2 = P1 + dP где dP – напор создаваемый насосом. Если все насосы работают в нормальном режиме, то их напор dP одинаков и давление после всех насосов P2 одинаково. На схеме в этом случае изображается один значок насоса в котором происходит изменение давления теплоносителя от P1 до P2. При описании тепловой схемы и технологического оборудования часто используются перечисленные ниже понятия и определения. Они являются общепринятыми и широко используемыми.
БС -барабан сепаратор; ГЦН - главный циркуляционный насос; | ||||||
Турбина реакторной установки РБМК-1000. Общие сведения. | ||||||
Введение На тепловой схеме турбина представлена цилиндром низкого давления (ЦНД) и цилиндром высокого давления (ЦВД). Один реактор РБМК-1000 снабжает паром две турбины мощностью 500 МВт каждая. В состав турбоагрегата входит один цилиндр низкого давления и четыре цилиндра высокого давления. Турбина является пожалуй самым сложным агрегатом, после самого реактора в составе АЭС. Принцип действия. Принцип действия любой турбины схож с принципом действия ветряной мельницы. В ветряных мельницах воздушный поток вращает лопасти и совершает работу. В турбине пар вращает лопатки распложенные по кругу на роторе. Ротор турбины жестко связан с ротором генератора, который вырабатывает ток. Рассмотрим работу ротора ветряной мельницы Схема работы ветряной мельницы Ротор представляет собой вращающийся вал с жестко закрепленными на нем лопатками. Ротор как правило, связан с каким либо механизмом, который совершает полезную работу при его (ротора) вращении. Рабочим телом в мельнице условно можно считать поток воздуха. Набегающий поток воздуха движется по направлению оси вращения ротора. Лопатки закреплены таким образом, что их плоскость повернута относительно на некоторый угол, этот угол в аэродинамике называют углом атаки. Схема работы ветряной мельницы (разрез А-А рис.1) Лопатка стоит на пути движения воздуха, когда поток сталкивается с лопаткой, он тормозится и изменяет направление движения, обтекая лопатку, как показано на (рисунке 2). При этом неизбежно около передней поверхности лопатки возникает область с повышенным давлением воздуха, а около задней поверхности возникает область с пониженным давлением. Величина разницы давлений dP зависит от многих параметров, например скорости движения воздуха, угла атаки, формы поверхности. Из-за разности давлений на поверхностях на лопатку начинает действовать сила P, направленная по нормали к ее плоскости. Поскольку лопатка жестко закреплена на роторе и не может совершать осевые перемещения на нее действует сила реакции N, направленная по оси ротора в сторону противоположную движению потока. Суммарной силой при сложения этих двух сил является сила S направленная перпендикулярно оси ротора. Поскольку это сила приложена к лопатке, то возникает крутящий момент, который заставляет ротор вращаться. Связанный с ротором механизм выполняет полезную работу. В случае ветряной мельницы перепад давления на лопатке не большой и для увеличения силы Р увеличивают площадь, поскольку сила Р = dP x А, где: dP – средней перепад давления; А - площадь лопатки. Другим способом увеличить силу Р, а значит и полезную работу всей установки, это увеличить перепад давления dP. В турбине, где средой вращающей лопатки с ротором, является пар при давлении около 60 атмосфер на входе и 0.04 атмосферы на выходе, перепад настолько большой, что для увеличения общей мощности используют не один ряд лопаток а несколько расположенных друг за другом, на одном роторе. Один круговой ряд лопаток называется ступень расширения (или ступень давления). Когда говорят о том, что турбина имеет пять ступеней давления это значит что, на роторе данной турбины находятся пять круговых рядов лопаток, через которые последовательно проходит рабочие тело. Лопатки которые закреплены на роторе и передают вращающий момент, называются рабочими лопатками они вращаются вместе с ротором. Рабочие лопатки турбины Сечение рабочих лопаток, сопловых аппарата и лопаток диафрагмы (разрез А-А рис. 3) Путем длительных исследований и сложных расчетов была определена оптимальная форма рабочей лопатки для максимального использования энергии расширяющегося пара или максимального КПД. На рисунке 4 представлено сечение лопатки, цилиндра высокого давления. Для дальнейшего повышения КПД, на пути пара перед лопаткой устанавливают сопловой аппарат, который изменяет направление движения и скорость потока так, чтобы работа расширяющегося пара была максимальной. Сопловой аппарат представляет собой круговой ряд неподвижных лопаток, проходя которые поток пара поворачивается. После обтекания рабочей лопатки направление движения потока изменяется. Поскольку для повышения КПД необходимо определенное направление движения на входе в ступень, между лопатками последовательных ступеней устанавливают диафрагмы, которые подобно сопловому аппарату на входе изменяют направления движения потока пара.(смотри рисунок 4) На входе в турбину как было уже сказано, давление около 60 атмосфер ---- на выходе из турбины пар находится при давлении меньше атмосферного, и его свойства по ходу в турбине меняются очень сильно, поэтому и профиль рабочих лопаток стоящих в начале отличается от профиля рабочих лопаток стоящих в конце. Кроме того, расширение пара ведет к тому, что проходное сечения канала, должно увеличиваться для этого высота лопаток по ходу движения пара в турбине возрастает от ступени к ступени. Скорость вращения ротора современной турбины очень велика (3000 об/мин для турбины к реактору РБМК-1000) поэтому особое внимание уделяется прочности крепления лопаток к ротору. После закрепления на роторе по верхнему краю лопаток устанавливается ленточный бандаж который соединяет все лопатки в жесткую конструкцию. Для уменьшения габаритных размеров турбины АЭС выполняют двухпоточными, это означает что подвод рабочего тела осуществляется к центральной части откуда он распределяется на два потока, движущихся вдоль оси ротора в противоположных направлениях, от центра к торцам. Соответственно углы установок лопаток в потоках должны быть зеркально противоположными. Прежде чем приступить к краткому техническому описанию турбины в реакторной установке РБМК-1000, необходимо остановится на особенностях присущих практически всем турбинам на атомных станциях. | |||
Турбина реакторной установки РБМК-1000. Общие сведения. | |||
