Описание экспериментальной установки. На главном рельсе расположена галогеновая лампа (2) в корпусе

На главном рельсе расположена галогеновая лампа (2) в корпусе. Свет от нее, с помощью линзы (3) формирует пятно на люминесцентном экране (5). Экран крепится в центре поворотного устройства оснащенного угловой шкалой (6). Но при этом при повороте положение экрана не меняется. Измерительная головка люксметра (4) крепится с помощью универсального зажима к поворотному устройству (рис.17.5).

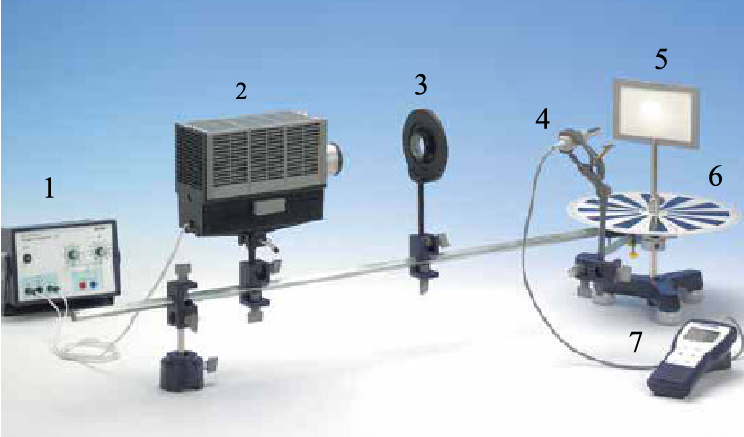

Рис.17.5. Внешний вид установки для проверки закона Ламберта.

1 – блок питания галогеновой лампы; 2 – осветительная галогеновая лампа в корпусе с конденсором; 3 – линза в держателе; 4 – измерительная головка люксметра; 5 – сульфидо-цинковый экран; 6 – диск с градуировкой; 7 – измерительный модуль люксметра.

Расстояние между компонентами установки показаны на рис.17.6. Перемещая линзу L₁, установить пятно на экране диаметром приблизительно 6 см. Экран необходимо повернуть так, чтобы перпендикуляр линии к его поверхности образовывал угол 15° с оптической осью. Люксметр нужно направить к центру круга.

Рис. 17.6 Схематическое изображение расположения элементов установки

Из-за неровностей поверхности экрана из цинкового сульфида предоставляет идеальную диффузную отражательную поверхность (источник Ламберта).
