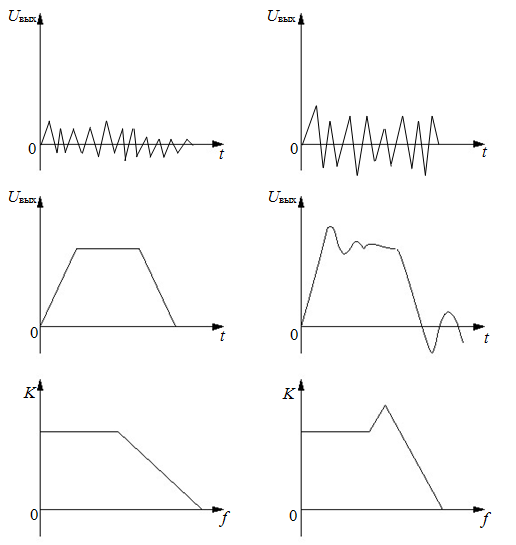

Операционного усилителяЦелью работы является практическое ознакомление со схемами коррекции ОУ для предотвращения его паразитного самовозбуждения. Основные сведения. В схемах на основе операционных усилителей (ОУ) существует опасность паразитного самовозбуждения, т. е. превращения схемы в автогенератор вопреки ee функциональному назначению. Такая опасность существует из-за двух причин: огромного значения коэффициента усиления ОУ и наличия паразитных емкостей, через которые может образовываться цепь положительной обратной связи. Из теории автогенераторов известно, что усилитель, охваченный цепью обратной связи, самовозбуждается при одновременном выполнении условий баланса амплитуд К γ ³ 1 и баланса фаз Δφ К + Δφγ = n × 360°, n = 0, 1, 2,..., где К и γ – соответственно, коэффициенты передачи усилителя и цепи обратной связи; Δφ К и Δφγ – сдвиги фаз в усилителе и в цепи обратной связи. На высоких частотах у операционных усилителей происходит, с одной стороны, снижение К, а с другой – рост значения Δφ К. Если допустить, что значения γ и Δφγ от частоты не зависят, причем Δφγ = 0 (это справедливо для многих схем на основе ОУ), то на низких и средних частотах (где Δφ К = 180°, при инвертирующем включении ОУ) условие баланса фаз не выполняется и генерация не возникает. C увеличением частоты Δφ К возрастает и может достигнуть 360° и больших значений. Однако генерация возникает только в случае, когда на этих частотах выполняется условие баланса амплитуд, т. е. при К > 1/ γ. Склонность схемы к паразитному самовозбуждению можно оценить тремя способами, которые иллюстрирует рис. 7.1. Рисунки справа соответствуют схеме с большей склонностью к самовозбуждению. Рис 7.1 Верхние графики отражают уровни шумов на выходе схемы, средние – форму выходных сигналов при подаче на вход усилителя прямоугольных импульсов, нижние – форму АЧХ усилителя. Итак, для предотвращения паразитного самовозбуждения ОУ достаточно нарушить хотя бы одно из условий балансов амплитуд или фаз. Чаще всего это требование реализуется за счёт искусственного снижения К на частотах, где Δφ К достигает 360°. Искусственное изменение свойств любого усилителя с помощью подключения дополнительных (в первую очередь, реактивных) элементов называется коррекцией. Цель коррекции может быть разной. В транзисторных усилителях ею пользуются обычно для поднятия коэффициента усиления, в том числе и на высоких частотах: у этих схем К намного ниже, чем у ОУ, и угроза паразитного самовозбуждения менее существенна. У схем на базе ОУ, напротив, с помощью коррекции, как правило, снижают коэффициент усиления в диапазоне частот, где имеется риск самовозбуждения.

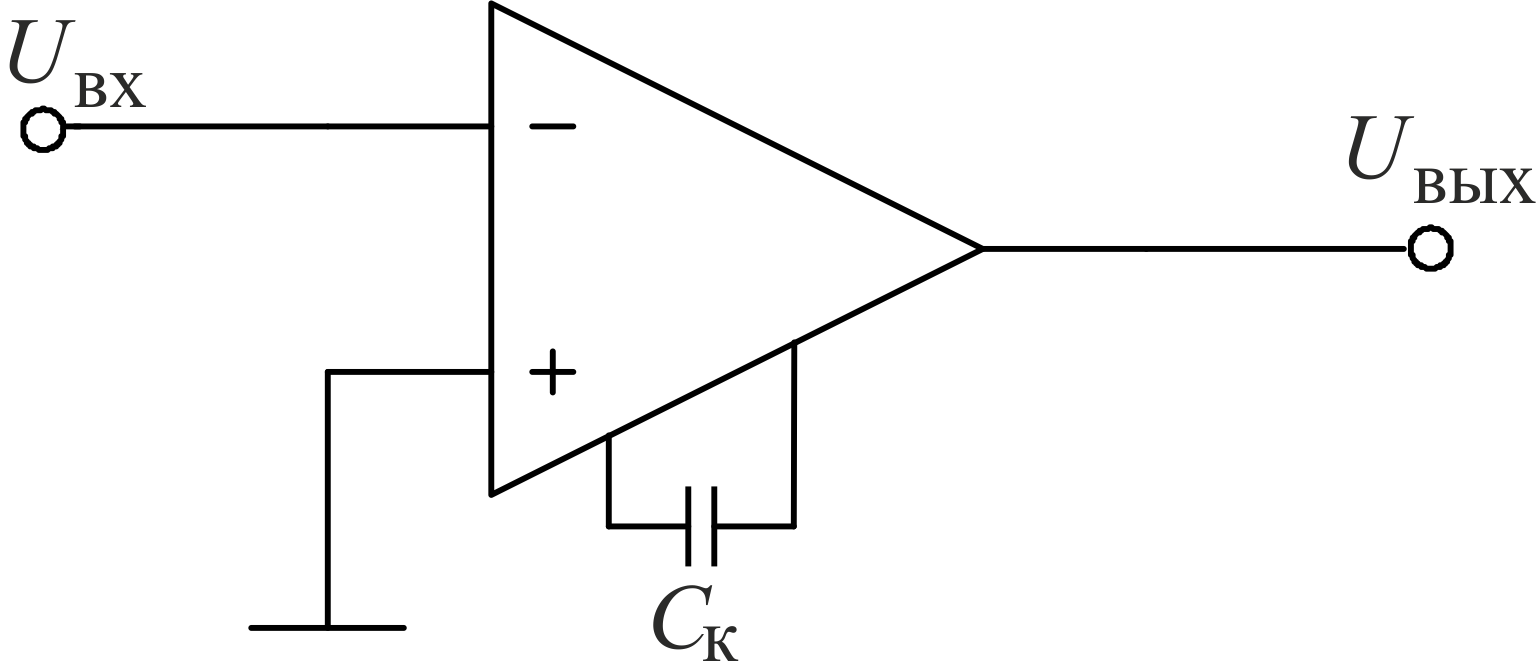

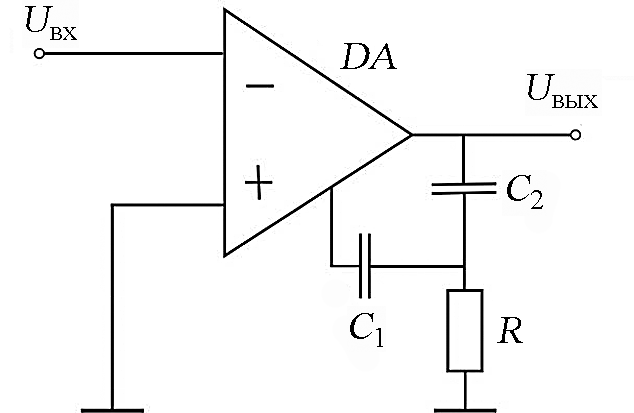

Схемная реализация коррекции ОУ обычно такова: ею охватывают не весь усилитель, а один или несколько каскадов – к специальным выводам микросхемы подключают один или несколько внешних элементов (конденсаторов, резисторов). В данной работе рассматриваются однополюсная и двухполюсная коррекции, коррекция с помощью параллельного канала и коррекция с фазовым запаздыванием. Однополюсная коррекция заключается во включении параллельно одному из усилительных каскадов ОУ емкости С K (рис. 7.2). Эта емкость на высоких частотах шунтирует усилитель и снижает усиление ОУ. Недостатком коррекции является существенное уменьшение полосы усиления ОУ и, как следствие, снижение скорости нарастания импульсных сигналов.

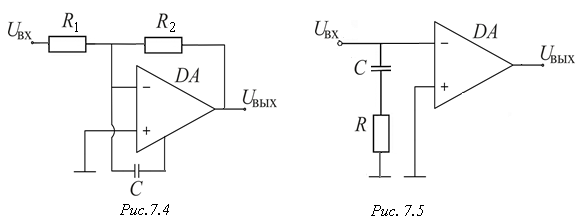

Схема коррекции с помощью параллельного канала (рис. 7.4), в отличие от двухполюсной охватывает не выходные, а входные каскады ОУ. Низкочастотные гармоники поступают на инвертирующий вход схемы и подвергаются максимальному усилению, а высокочастотные проходят через конденсатор С, подключенный к специальному выводу. Для этих гармоник коэффициент усиления меньше и тем самым предотвращается паразитное самовозбуждение ОУ. Схема коррекции с фазовым запаздыванием (рис. 7.5) подключается между двумя входами операционного усилителя и содержит резистор и конденсатор. Сопротивление корректирующей цепи на высоких частотах уменьшается и шунтирует вход усилителя, что эквивалентно уменьшению К для высокочастотных гармоник спектра сигнала. Все четыре рассматриваемых в работе схемы коррекции разрушают условие баланса амплитуд, однако существуют и схемы, нарушающие баланс фаз. Например, в усилитель вводят дополнительную дифференцирующую цепь; при этом имеет место компенсация сдвига фаз в усилителе Δφ К сдвигом фаз в цепи коррекции, так как Δφ К и Δφкор имеют разные знаки (рис. 7.6, где кривая 1 – график Δφ К; 2 – график Δφкор; 3 – их суммы). Введение коррекции наряду с решением главной задачи – предотвращением паразитного самовозбуждения схемы на основе ОУ – влечет за собой ухудшение ее частотных свойств. В разной степени, но непременно уменьшаются полоса пропускания усилителя и скорость нарастания выходного напряжения. Многообразие цепей коррекции позволяет разработчикам решать проблему устойчивости схем с учетом требований к другим важным параметрам ОУ. Описание лабораторной установки. В состав лабораторной установ-ки входят лабораторный макет, генератор (формирующий гармонические сигналы, а также последовательности прямоугольных импульсов типа меанд-ра), два вольтметра переменного напряжения и осциллограф. Схема макета приведена на рис. 7.7. В разделе «Порядок выполнения работы» использованы номера резисторов и конденсаторов, указанные на ней. Порядок выполнения работы: 1. Подать напряжения питания +15 и –15 В на макет. 2. Проверить усилитель на склонность к возбуждению. а) соединить оба входа ОУ с землей: инвертирующий – через сопротивление R 1, неинвертирующий – через R 5 на лицевой панели макета. Охватить усилитель обратной связью – сопротивлением R 6. К выходу ОУ подключить осциллограф; б) изменяя значение R 6, определить зоны устойчивой и неустойчивой работы усилителя по изображению на экране осциллографа (при устойчивой работе на экране наблюдается прямая горизонтальная линия, возможно с наложением на нее небольших шумов внешнего происхождения; при неустойчивой – широкая полоса). Зафиксировать значения R 6, соответствующие обеим зонам. 3. Измерить АЧХ усилителя: а) гармонический сигнал от генератора подать через R 1 на инвертирующий вход, неинвертирующий оставить заземленным через R 5. К выходу ОУ параллельно осциллографу подключить вольтметр; б) установить уровень гармонического сигнала на входе усилителя 10 мВ и, поддерживая ее постоянной, изменять частоту в пределах от 20 кГц до 2 МГц, измеряя при этом значение выходного сигнала с помощью вольтметра. Опыт проделать для значений R 6, соответствующих устойчивой работе усилителя. 4. Исследовать форму импульсов на выходе усилителя при разных значениях сопротивления в обратной связи: а) переключить генератор в режим формирования меандра амплитудой 10 мВ и частотой следования 20 кГц, сохранив на лицевой панели макета все перемычки, установленные при выполнении п. 3; б) зарисовать (сфотографировать) осциллограммы импульсов при тех же значениях потенциометра R 6, что и в п. 2 и 3, измерить длительности их фронтов (τфр). Рассчитать скорость нарастания сигнала по формуле u ≈ 2 Е /τфр. 5. Подключить к ранее собранной схеме однополюсную коррекцию ОУ (функцию корректирующей емкости выполняет в макете конденсатор С 5). Повторить п. п. 2–4 для случая подключения однополюсной коррекции. 6. Заменить однополюсную коррекцию двухполюсной (функцию цепи двухполюсной коррекции выполняют в макете конденсаторы С 6, С 7 и R 7). Повторить п. п. 2–4 для случая подключения двухполюсной коррекции. 7. Заменить двухполюсную коррекцию схемой коррекции с помощью параллельного канала (функцию цепи коррекции выполняют в макете конденсаторы С 2 и С 3). Повторить п. п. 2–4. 8. Исследовать схему коррекции с фазовым запаздыванием. При выполнении п. 8 подключить генератор к неинвертирующему входу ОУ через резистор R 3, а инвертирующий вход ОУ заземлить через R 2. Сохранить подключение R 6 между инвертирующим входом и выходом ОУ. Функцию цепи коррекции выполняют последовательно соединенные С 1 и R 4, ее следует подсоединить между входами ОУ. Повторить п. п. 2–4 для случая подключения коррекции с фазовым опережением. Содержание отчета: 1. Схемы соединения приборов при измерениях. 2. Значения сопротивления R 6, соответствующие зонам устойчивой и неустойчивой работы ОУ (согласно п. п. 2, 5–8) 3. Графики АЧХ (согласно п. п. 3, 5–8) 4. Зарисовки (или фотографии) импульсов, значения длительностей их фронтов и скоростей нарастания (согласно п. п. 4, 5–8) 5. Выводы.
|
