Осциллограф. Осциллограф – прибор, показывающий уровень напряжения исследуемого сигнала на специальном экране

Осциллограф – прибор, показывающий уровень напряжения исследуемого сигнала на специальном экране. Экран имеет градуировку, благодаря которой можно не только увидеть форму изменяющегося напряжения, но и измерить его величину и длительность. Это один из самых универсальных приборов в прак- тике разработчика электронных схем. Существует несколько видов осциллогра- фов. В EWB используется двухканальный цифровой запоминающий осцилло-

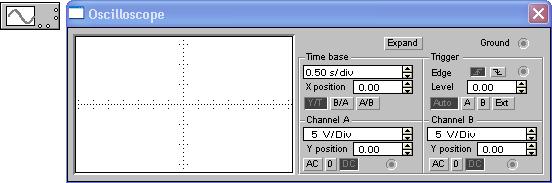

Рис. 23. Две формы отображения осциллографа в программе EWB 5.12.

Верхний вывод справа – заземление, как правило, именно относительно этого вывода отсчитывается напряжение на входных зажимах, поэтому подключение заземления необходимо для правильной работы осциллографа. Нижний вывод справа – вход для сигнала внешней синхронизации (блок Trigger на рис. 23). Обычно осциллограф работает в режиме внутренней синхронизации, в этом слу- чае в блоке синхронизации установлен режим Auto, а на вывод синхронизации

не подается никакого сигнала.

Скорость движения электронного луча осциллографа, формирующего изображение на экране (скорость развертки), задается установками в блоке Time base (блок развертки). Шкала, нанесенная на экран осциллографа, по горизонта-

ли имеет чуть больше 14 делений, в блоке Time base устанавливается время, за

которое электронный луч проходит одно деление. Установки являются общими для двух каналов, т.е. по горизонтальной оси всегда откладывается время в од- них и тех же единицах, как для канала А, так и для канала В. Если измерения должны начинаться не с момента включения питания, можно установить сдвиг

ся напряжение сигнала, по горизонтали время. В режимах В/А и А/В напряже- ние в одном канале управляет разверткой по горизонтали, а напряжение в дру- гом канале отклоняет луч по вертикали, в режиме В/А по вертикали откладыва- ется напряжение в канале В, а по горизонтали в канале А; в режиме А/В нао- борот.

Амплитуда наблюдаемого напряжения определяется установками, задан-

ными в блоках А и В (Channel A, Channel B, рис. 23), амплитуда напряжения, так же, как и в случае развертки, задается на одно деление вертикальной шкалы

(всего вертикальная шкала имеет около 7 делений), причем в отсутствие входно-

го сигнала луч проходит ровно посередине шкалы. Это сделано для того, чтобы одинаково отображались как положительное, так и отрицательное напряжения. При отрицательном значении напряжения луч отклоняется вниз от средней ли- нии, при положительном значении – вверх. Величина максимальной наблюдае- мой амплитуды при этом уменьшается вдвое от полного размера экрана по вер- тикали. Регулировка амплитуды наблюдаемого напряжения выполняется для каждого канала отдельно и независимо. В случае наблюдения только одного напряжения, второй канал вообще не подключается к схеме. Если необходимо добавить к измеряемому сигналу определенный уровень постоянного напряже- ния, это можно сделать, задав смещение по вертикальной оси на соответствую- щее число делений в окне Y position. Внизу блока того и другого канала распо- ложены три кнопки, управляющие режимом работы входного зажима. Режим DC (открытый вход) позволяет выполнять измерения постоянного и переменно-

го сигнала, режим AC (закрытый вход) пропускает на вход осциллографа только переменный сигнал, отсекая постоянную составляющую (в этом режиме вход- ной сигнал проходит через конденсатор), в режиме 0 входной зажим принуди- тельно замыкается на «землю», показывая на экране осциллографа положение нулевого уровня напряжения.

Наличие двух независимых каналов для входного сигнала позволяет од-

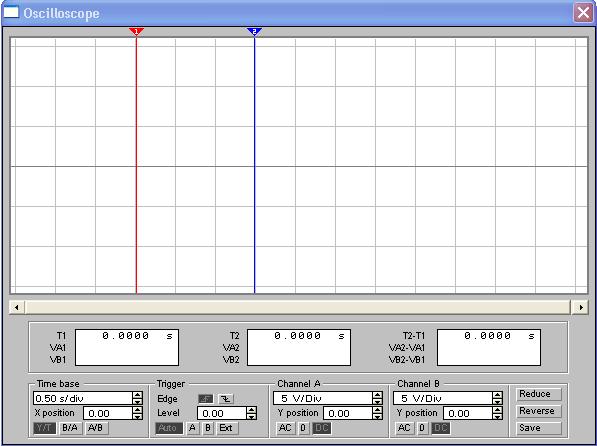

Рис. 24. Третья форма отображения осциллографа – цифровой осциллограф.

Нажатие кнопки Expand на увеличенной модели осциллографа (рис. 23) откры- вает режим цифрового двухканального осциллографа (рис. 24). В этом режиме

на панели осциллографа появляются три цифровых шкалы, показания которых определяются положением вертикальных меток Т1 и Т2. Метки могут перетас- киваться курсором мышки при нажатой левой кнопке. Первая шкала показывает уровень напряжения для обоих каналов и положение метки на оси времени для метки Т1, вторая – такие же показания для метки Т2, третья шкала отображает разность первых двух показаний. Кроме того, под экраном появляется линейка прокрутки, позволяющая наблюдать любой временной отрезок от момента включения до момента выключения схемы. В этом режиме измерения, выпол-

ненные с помощью осциллографа, могут быть очень точными. Три управляю- щие клавиши в правом нижнем углу лицевой панели осциллографа выполняют следующие функции:

Reduce – возвращает режим простого двухканального осциллографа

(рис. 23);

Reverse – обращает цвет фона изображения (черный вместо белого);

Save – позволяет сохранить отображаемую осциллограмму во внешний файл специального типа *.SCP.
