ЗАДАЧИ ДЛЯ САМОСТОЯТЕЛЬНОГО РЕШЕНИЯ

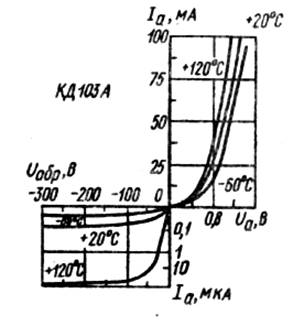

  1. По вольт-амперной характеристике кремни­евого выпрямительного диода КД103А при t = 20°С, определить сопротивление постоянному току при прямом включении для напряжений Uпр = 0,4; 0,6; 0,8 В. Построить график зависимости Ro=f(Uпр).
  2. Используя вольт-амперную характеристику диода КД103А при t = 20°С , определить сопротивление постоянному току при обратном включе­нии для напряжений Uобр =-50; -100; -200 В. Построить график зависимости R0=f(Uo6p).
  3. Используя вольт-амперную характеристику диода КД103А при t = 20°С, определить дифференциальное сопротивление и крутизну прямой ветви для напряжения Uпр = 0,8 В.
  4. Определить дифференциальное сопротивление и крутизну обратной ветви вольт-амперной характеристики диода КД103А при t = 20°С для напряжения Uобр =-50В.

5. Построить график зависимости сопротивления постоянному току диода КД103А при обратном включении от температуры окружающей среды, используя вольт-амперные характеристики для напряжения Uобр =-50; -100 В.

6. По вольт-амперным характеристикам диода КД103А определить изменения прямого тока при изменении температуры от —60 до +120° С для значений Uпр =0,4; 0,6; 0,8, 1 В..

  1. По вольт-амперным характеристикам диода КД103А определить изменения обратного тока при изменении температуры от —60 до +120° С для значений Uобр =-50; -100; -200 В.

8. При изменении прямого напряжения Unp от 0,2 до 0,4 В дифференциальное сопротивление диода Ri = 36,4 Ом. Определить изменение прямого тока диода.

9. Во сколько раз изменится прямой ток диода КД103А при увеличении температуры от —60 до 120° С для Uпр=0,4; 0,6; 0,8 В?

10. Используя вольт-амперные характеристики диода КД103А , определить изменения обратного тока диода при увеличении температуры от -60 до 120° С для значений Uобр= -50; -100; -200 В.

11. Как можно включить в электрическую цепь два однотипных полупроводниковых диода, рассчитанных на максимально допустимый ток 100 мА каждый, если в цепи проходит ток I=150мА?

  1. Для диодов КД103А наибольшее обратное напряжение Uобр=50 В. Как можно включить такие диоды в цепь, в которой имеется напряжение U=80 В?
  2. Для транзистораКТ312А обратный ток коллектора Iк=10мкА при напряжении UK = 15 В. Определить обратное сопротивление коллекторного перехода постоянному току.

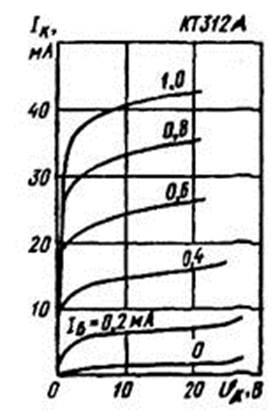

14. Для транзистора КТ312А мощность, рассеиваемая на коллекторе, Рк=225 мВт,Используя семейство выходных характеристик транзистора КТ312А в схеме с общим эмиттером , определить рабочую область, учитывая, что наибольшее доступное напряжение на коллекторе UK = 20 В.

  1. Для транзистора КТ312А статический коэффициент усиления тока базы h21э=10÷100. Определить, в каких пределах может изменяться коэффициент передачи тока эмиттера h21б.

16. Для транзистора КТ339А , включенного по схеме с общей базой, при изменении тока эмиттера на 10 мА ток коллектора изменяется на 9,7 мА. Определить коэффициент усиления по току для транзистора в схеме с общим эмиттером.

17. Для транзистора КТ339А , включенного по схеме с общей базой, при изменении тока эмиттера на 10 мА ток коллектора изменяется на 9,7 мА. Определить коэффициент усиления по току для транзистора в схеме с общим эмиттером.

  1. Используя семейство выходных характеристик транзистора КТ312А в схеме с общим эмиттером , определить значение тока коллектора Iк при напряжении на коллекторе Uк=15В для значений тока базы IБ=0,2; 0,4; 0,6; 0,8 мА. Построить график зависимости Iк= f(Iб).

19. По семейству выходных характеристик транзистора КТ312А в схеме с общим эмиттером значения коэффициентов усиления тока базы h21э при напряжениях на коллекторе UK = 5; 10; 15 В и токе базы IБ = 0,4мА. Построить зависимость h21б =f(UK).

  1. По входной характеристике транзистора КТ312А в схеме с общим эмиттером определить входное сопротивление переменному току RBX при напряжении на коллекторе UK = 5 В и напряжениях на базе UБ = 0,3; 0,4; 0,5 В. Построить зависимость RВХ= f(Uб).

21. По входной характеристике транзистора ГТ403А в схеме с общей базой определить входное сопротивление переменному току, если известно, что ток эмиттера изменяется в пределах от 0,15 до 0,35.

22. По семейству выходных характеристик транзистора КТ312А в схеме с общим эмиттером определить значения коэффициентов усиления тока базы h21э при напряжении на коллекторе UK = 15В для токов базы IБ=0,2; 0,4; 0,6; 0,8 мА. Построить график зависимости h21э= f(Uб).

  1. Используя семейство выходных характеристик транзистора КТ312А в схеме с общим эмиттером, определить выходное cопротивление транзистора при токе базы IБ = 0,6 мА и напряжениях на коллекторе UK = 5; 10; 15 В. Построить график зависимости RВЫХ= f(UК).

24. По семейству выходных характеристик транзистора КТ312А в схеме с общим эмиттером определить выходное сопротивление транзистора при напряжении на коллекторе UK =10В и токах базы IБ = 0,2; 0,4; 0,6; 0,8 мА. Построить график зависимости RВЫХ= f(Uб).

  1. По семейству выходных характеристик транзистора КТ312А в схеме с общим эмиттером определить напряжение на коллекторе С/к, при котором проходит ток коллектора IK = 31,5 мА, а ток базы IБ = 0,8 мА. Оцените мощность, рассеиваемую коллектором в данном режиме.
