Общие сведения. Биполярный транзистор состоит из двух электронно-дырочных переходов, т.е

Биполярный транзистор состоит из двух электронно-дырочных переходов, т.е. из трех чередующихся слоев разного типа проводимости. Транзисторы бывают двух типов: p-n-p и n-p-n. Для работы транзистора в усилительном режиме нужно подать напряжение на эмиттерный переход в прямом направлении, а на коллекторный – в обратном.

Для транзистора p-n-p типа ток, проходящий через эмиттерный переход, состоит в основном из дырок, поступающих из эмиттера на базу. Часть их рекомбинирует с электронами в базе. Однако при изготовлении транзистора концентрацию акцепторной примеси в эмиттере делают гораздо большей, чем концентрацию донорной примеси в базе. Кроме того, ширину базы делают очень маленькой.

По этим причинам большинство дырок (90-99%) не успевают рекомбинировать с электронами в базе, проходят ее и втягиваются полем коллекторного перехода в коллектор. Переход дырок из эмиттера в базу и далее в коллектор вызывает ток через транзистор.

Ток через эмиттерный переход Iэ несколько больше тока, проходящего через коллекторный переход Iк, вследствие частичной рекомбинации дырок с электронами в базе. Очевидно, разность этих токов составляет ток базы Iб.

Существуют три схемы включения транзисторов: с общей базой, с общим эмиттером и с общим коллектором.

В схеме с общей базой входным током является ток Iэ, а выходным током Iк. При этом Iэ= Iк+ Iб. Коэффициент передачи по току для такой схемы h 21б= ΔIк/ΔIэ» 0.95 – 0,99.

В схеме с общим эмиттером входным током является ток Iб, а выходным током Iк.. Коэффициент передачи по току для такой схемы h 21э= ΔIк/ ΔIб= h 21б/(1- h 21б), и находится в пределах 20 – 100.

В схеме с общим коллектором входным током является ток Iб, а выходным током Iэ. Коэффициент передачи по току для такой схемы h 21к= ΔIэ/ ΔIб=1/(1- h 21б)= h 21э+1.

2. Приборы и оборудование: биполярный транзистор, миллиамперметр, вольтметр, источник питания.

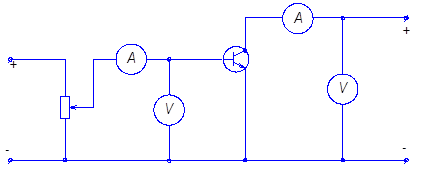

3. Схема соединения:

4. Порядок выполнения работы:

4.1. Собрать схему, показать преподавателю.

4.2. Снять семейство входных характеристик транзистора Iб=F(Uб) при напряжении на коллекторе Uк=0В; 4.5В; 9В. При этом удобнее придерживаться следующей последовательности: для каждого значения тока базы Iб установить напряжения Uк1, Uк2, Uк3 и фиксировать соответствующее им напряжения Uб. Экспериментальные данные сводим в таблицу 1.

4.3 Снять семейство выходных характеристик Iк=F(Uк) при различных токах базы Iб через 100 мкА. Напряжение на коллекторе изменять в пределах от 1 до 9 В. Данные занести в таблицу 2.

4.4 Построить семейство входных и выходных характеристик Iб=F(UБ), Iк=F(Uк) и определить h параметры транзистора для рабочей точки в пределах линейного участка цепи.

h 11= ΔUбэ/ΔIб при Uкэ=const

h 12= ΔUбэ/ΔUкэ при Iб=const

h 21= ΔIк/ΔIб при Uкэ=const

h 22= ΔIк/ΔUк при Iб=const

h 11 - имеет размерность сопротивления и характеризует входное сопротивление транзистора.

h 12 - безразмерный параметр определяет внутреннюю обратную связь.

h 21 - безразмерный параметр, характеризует коэффициент передачи транзистора по току.

h 22 - имеет размерность проводимости, характеризует входную проводимость транзистора.

4.5 Таблица 1.

4.6 Таблица 2.

5. Сделать выводы о проделанной работе, ответить на контрольные вопросы.

6. Контрольные вопросы:

6.1 Дать определение биполярного транзистора и его назначение?

6.2 Какие схемы включения биполярного транзистора вы знаете?

6.3 Основные параметры транзистора?
