Лабораторная работа № 10

Однополупериодные и двухполупериодные выпрямители

Цель работы

1. Анализ процессов в схемах однополупериодного и двухполупериодного выпрямителей.

2. Сравнение форм входного и выходного напряжения для однополупериодного и двухполупериодного выпрямителей.

3. Определение среднего значения выходного напряжения (постоянной составляющей) в схемах однополупериодного и двухполупериодного выпрямителей.

4. Определение частоты выходного сигнала в схемах однополупериодного выпрямителя и двухполупериодного выпрямителя с выводом средней точки трансформатора.

5. Сравнение максимальных значений выходного напряжения для схем двухполупериод­ного и однополупериодного выпрямителей.

6. Сравнение частот выходного сигнала для схем двухполупериодного и однополупериод­ного выпрямителей.

7. Анализ обратного напряжения U_max на диоде в схемах однополупериодного и двухполупериодного выпрямителей.

8. Исследование работы трансформатора в схеме выпрямителя.

Приборы и элементы

Краткие сведения из теории

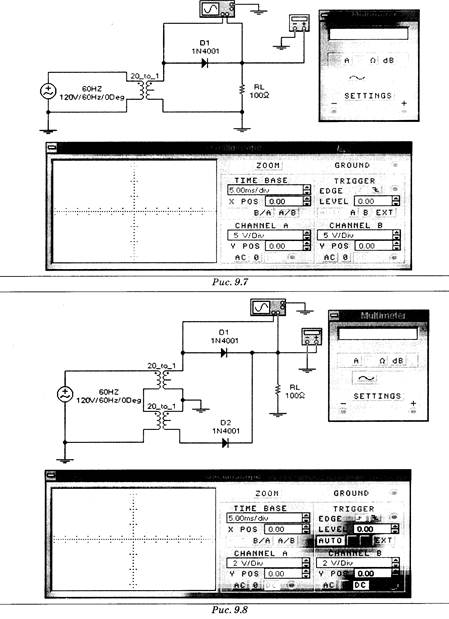

Среднее значение выходного напряжения U_d (постоянная составляющая) однополупериодного выпрямителя (рис. 9.7) вычисляется по формуле:

Значение U_d двухполупериодного выпрямителя (рис. 9.8) вдвое больше:

Частота выходного сигнала f для схемы с однополупериодным или двухполупериод-ным выпрямителем вычисляется как величина, обратная периоду выходного сигнала:

f =1/Т.

При этом период сигнала на выходе однополупериодного выпрямителя в два раза боль­ше, чем у двухполупериодного. Максимальное обратное напряжение U_max на диоде однополупе­риодного выпрямителя равно максимуму входного напряжения. Максимальное обратное на­пряжение U_max на каждом диоде двухполупериодного выпрямителя с отводом от средней точки трансформатора равно разности удвоенного максимального значения напряжения на вторичной обмотке трансформатора U_2m и прямого падения напряжения на диоде U_np:
