Определить коэффициент усиления по напряжению трехкаскадного усилителя в децибелах, если каждый каскад обеспечивает десятикратное усиление

Вариант №1

1. Полупроводник обладает электронной проводимостью. Какие примеси преобладают в этом полупроводнике?

a) донорные;

b) акцепторные;

c) примесей нет.

2. Полупроводниковым диодом называют полупроводниковый прибор с двумя выводами и одним …

a) кристаллом с p -типом проводимости;

b) управляющим электродом;

c) p-n переходом.

3. Какие конструктивные особенности принципиально отличают базу от эмиттера и коллектора?

а) толщина;

б) тип примеси;

с) концентрация примесей.

4. На рисунке изображена схема…

a) активно-индуктивного фильтра;

b) активно-емкостного фильтра;

c) емкостного фильтра.

5. Сколько p-n-переходов имеет симметричный тиристор?

a) 2;

b) 3;

c) 4.

6. Каким требованиям должен отвечать источник электрической энергии, питающий электронные устройства?

a) высокая стабильность питающего напряжения;

b) минимально возможный уровень пульсации выпрямленного напряжения;

c) все перечисленные.

7. Электронные устройства, преобразующие постоянное напряжение в переменное, называются:

a) выпрямителями;

b) инверторами;

c) конверторами.

8. На рисунке приведена схема …

a) однополупериодного выпрямителя;

b) усилителя на полевом транзисторе;

c) усилителя на биполярном транзисторе.

Определить коэффициент усиления по напряжению трехкаскадного усилителя в децибелах, если каждый каскад обеспечивает десятикратное усиление.

a) 60;

b) 30;

c) 1000.

10. Для питания устройств на интегральных микросхемах (ИМС) используются:

a) двухполярные источники тока;

b) однополярные источники тока;

c) и те, и другие.

11. На рисунке приведено условное обозначение:

a) выпрямительного диода;

b) биполярного транзистора;

c) тиристора;

d) полевого транзистора.

12. Транзистор имеет:

a) 3 вывода;

b) 2 вывода;

c) 4 вывода;

d) 6 выводов.

13. База транзистора на рисунке обозначена номером:

a) 1:

b) 2;

c) 3;

d) 4.

14. На рисунке изображена схема:

a) двухполупериодного выпрямителя с выводом средней точки обмотки трансформатора;

b) двухполупериодного, мостового выпрямителя;

c) однополупериодного выпрямителя;

d) трехфазного однополупериодного выпрямителя.

15. На рисунке приведено семейство:

a) входных характеристик биполярного тразистора;

b) вольтамперных хараткристик выпрямительного диода;

c) выходных характеристик биполярного тразистора;

d) вольтамперных характеристик триодного тиристора.

16. Основным назначением фильтров во вторичных источниках питания является:

a) стабилизации напряжения на нагрузке;

b) уменьшение коэффициента пульсаций на нагрузке;

c) выпрямление входного напряжения;

d) регулирование напряжения на нагрузке.

d)

17. Фототранзисторы используются в качестве:

a) датчиков освещения;

b) элементов гальванической развязки;

c) датчиков освещения и элементов гальванической развязки;

d) другое.

18. Оптрон-это прибор состоящий из:

1. излучителя света;
2. фотоприемника;
3. излучателя света и фотоприемника,помещенных в в общем корпусе.

19. На рисунке изображено условное обозначение элемента, выполняющего логическую операцию:

a) сложения (ИЛИ);

b) умножения (И);

c) инверсии (НЕ);

d) функция Шеффера (И-НЕ).

20. Одной из составных частей структуры микропроцессора является:

a) усилитель на биполярном транзисторе, собранный по схеме с общим эмиттером;

b) триггер;

c) операционный усилитель;

d) арифметико-логическое устройство.

Ключ к В-1:

Вариант №2

1. Какими носителями электрического заряда создается ток в полупроводниках?

a) только дырками;

b) только электронами;

c) электронами и дырками.

2. Полупроводник нагрели. Как изменилось его сопротивление?

a) увеличилось;

b) уменьшилось;

c) не изменилось.

3. Каким способом нельзя перевести тиристор из открытого состояния в закрытое?

a) уменьшением до нуля напряжения на основных электродах;

b) изменением полярности напряжения на основных электродах;

c) изменением полярности напряжения на управляющем электроде.

4. Какой пробой опасен для электронно-дырочного перехода (p-n-перехода)?

a) тепловой;

b) электрический;

c) тот и другой.

5. Какими свободными носителями зарядов обусловлен ток в фоторезисторе?

a) дырками;

b) электронами;

c) электронами и дырками.

6. Что из перечисленного является электрическим пробоем полупроводникового диода?

a) резкое возрастание напряжения на p-n переходе при увеличении значения прямого тока через переход;

b) резкое возрастание тока через p-n переход при обратных напряжениях на переходе, больших некоторого критического значения;

c) среди приведенных ответов нет правильного.

7. Какое из приведённых ниже утверждений правильно характеризует активный режим работы биполярного транзистора?

a) на оба p-n перехода подано прямое напряжение;

b)высокая концентрация избыточных носителей в базе вблизи коллектора;

c) коллекторный ток складывается из эмиттерного тока, умноженного на статический коэффициент передачи α, и собственного теплового тока коллекторного перехода.

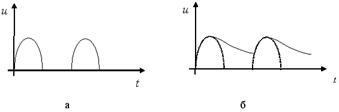

8. Приведены временные диаграммы напряжения на входе (а) и выходе устройства (б). Данное устройство…

a) сглаживающий фильтр;

b) стабилизатор напряжения;

c) выпрямитель

9. Как повлияет увеличение частоты питающего напряжения на работу емкостного сглаживающего фильтра?

a) сглаживание улучшится;

b) сглаживание ухудшится;

c) сглаживание не изменится.

10. Какие направления характерны для совершенствования элементной базы электроники?

a) миниатюризация и повышение надежности;

b) снижение потребляемой мощности;

c) все перечисленные.

11. На рисунке изображена структура:

a) тиристора;

b) выпрямительного диода;

c) полевого транзистора;

d) биполярного транзистора.

12. На рисунке изображена вольтамперная характеристика:

a) триодного тиристора;

b) стабилитрона;

c) полевого транзистора;

d) биполярного транзистора.

13. На рисунке приведено условное обозначение:

a) выпрямительного диода;

b) биполярного транзистора;

c) тиристора;

d) полевого транзистора.

14. На рисунке изображена схема:

a) емкостного фильтра;

b) индуктивного фильтра;

c) активно-емкостного фильтра;

d) активно-индуктивного фильтра.

15.

16.

17. Увеличение тока фотодиода при освещение:

1. напряжением внешнего источника.
2. световым потоком.
3. во всех перечисленных случаях.

18. Между элементами оптрона могут быть осуществлены связи:

1. оптические;
2. электрические;
3. во всех перечисленных случаях.
