Розміри гільз та поршнів деяких автотракторних двигунів

⇐ ПредыдущаяСтр 10 из 29Следующая ⇒






  Двигун   Розмірна група Діаметр, мм
Гільзи циліндра   Юбки поршня і нижньої частини по найбільшому вимірюванню
ЯМЗ-238НБ, ЯМЗ-240Б, А-01М, А-41 А 130,00 – 130,02 129,8 – 129,82
Б 130,03 – 130,04 129,83 – 129,84
В 130,05 – 130,06 129,85 – 129,86
  Д-108, Д-160 М 145,00 – 145,20 144,64 – 144,66
С1 145,02 – 145,04 144,66 – 144,68
С2 145,04 – 145,06 144,68 – 144,70
Б 145,06 – 145,08 144,70 – 144,72
СМД-60, СМД-62, СМД-64, СМД-66, СМД-72 М 130,00 – 130,02 129,74 – 129,76
Б 130,02 – 130,04 129,76 – 129,78
  СМД-18Н, СМД-22, СМД-23 М 120,00 – 120,02 119,76 – 119,78
С 120,02 – 120,04 119,78 – 119,80
Б 120,04 – 120,06 119,80 – 119,82
СМД-14АН, СМД-14НБ, СМД-14НГ М 120,00 – 120,02 119,80 – 119,82
С 120,02 – 120,04 119,82 – 119,84
Б 120,04 – 120,06 119,84 – 119,86
  СМД-19, СМД-20 М 120,00 – 120,02 119,78 – 119,80
С 120,02 – 120,04 119,80 – 119,82
Б 120,04 – 120,06 119,82 – 119,84
СМД-31А М 120,00 – 120,02 119,76 – 119,78
Б 120,02 – 120,04 119,78 – 119,80



Продовження таблиці 11

Д-65Н, Д-65М М 110,00 – 110,02 109,84 – 109,86
С 110,02 – 110,04 109,86 – 109,88
Б 110,04 – 110,06 109,88 – 109,90
Д-50, Д-50Л, Д-240, Д-240Л, Д-241, Д-241Л М 110,00 – 110,02 109,84 – 109,86
С 110,02 – 110,04 109,86 – 109,88
Б 110,04 – 110,06 109,88 – 109,90
Д-37Е, Д-37М, Д-144, Д-21, Д-21А1 М 105,00 – 105,02 104,82 – 104,84
С 105,02 – 105,04 104,84 – 104,86
Б 105,04 – 105,06 104,86 – 104,88
    ЗІЛ-130 Е 100,06 – 100,05 99,99 – 99,98
Д 100,05 – 100,04 99,98 – 99,97
Г 100,04 – 100,03 99,97 – 99,96
В 100,03 – 100,02 99,96 – 99,95
Б 100,02 – 100,01 99,95 – 99,94
А 100,01 – 100,00 99,94 – 99,93



Встановлення колінчастого вала. Спочатку перевіряють правильність комп­лектування колінчастого вала з вкладишами, які підбирають відповідно до мар­кування, нанесеного на площадці колінчастого вала або відповідно до ремонтно­го розміру шийок колінчастого вала. На кришках і кріпильних деталях повинні бути мітки комплектності. У вкладишах, встановлених у постіль блока, передба­чений отвір для змащування, який повинен збігатися з масляним каналом у блоці.

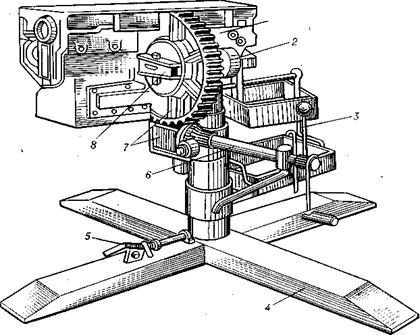

Рисунок 2. Стенд ОПР-989 для розбирання і складання двигунів:

1-змінні плити; 2-вал повороту; 3-кронштейн; 4-основа; 5-пружинна зачіпка; 6-привод; 7-червячний редуктор; 8-клини.









Рисунок 3. Пристрій для контролю виступання бурта гільзи над
площиною циліндрів:

1- основа; 2- штифт; З -важіль; 4-шток; 5-індикатор



Хитання вкладишів у гніздах або зависання їх на фіксуючих виступах не допускається. Встановлюють кришки з вкладишами і затягують гайки корінних підшипників рівномірно за 2—3 заходи. Моменти затягування гайок шпильок корін­них підшипників наведені в табл. 12.

Таблиця 12
