Порядок выполнения работы. 1. Ознакомиться с методическими указаниями по выполнению практической работы
1. Ознакомиться с методическими указаниями по выполнению практической работы.
2. Решить предложенные задачи, используя теоретический материал, изложенный в методических указаниях и справочной литературе.
3. Оформить отчет по работе.
Содержание отчета:

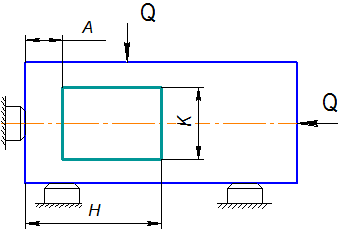

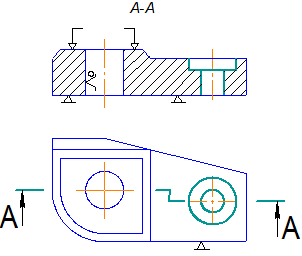

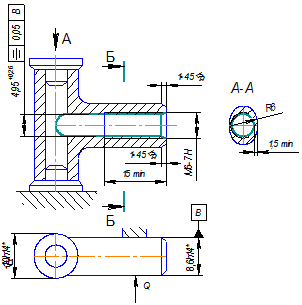

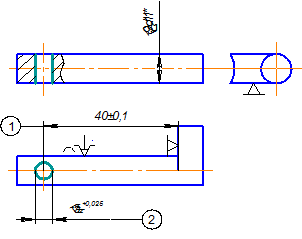

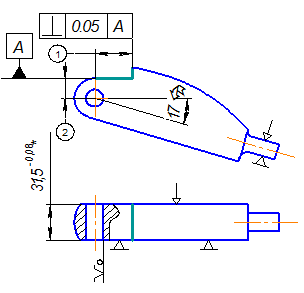

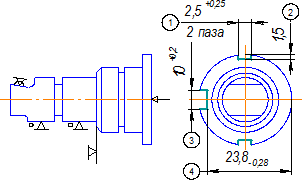

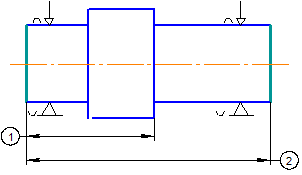

Задание А:
1. Операционный эскиз с исходными данными;
2. Схема установки детали по условным обозначениям установочных устройств и зажимов на операционном эскизе;
3. Наименование используемых баз с указанием количества степеней свободы, лишаемых каждым установочным элементом.

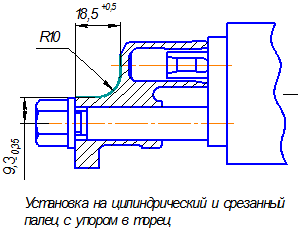

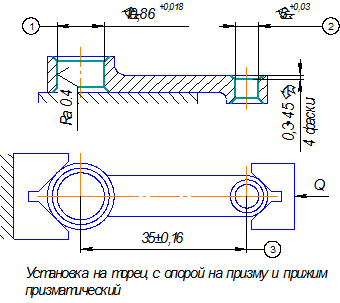

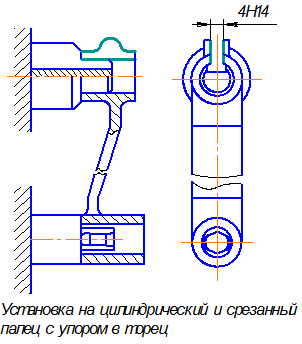

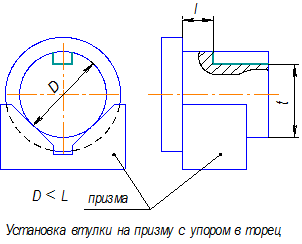

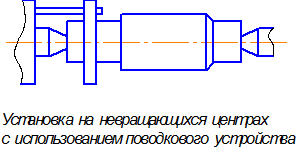

Задание Б:
1. Схема установки детали с исходными данными;
2. Операционный эскиз с условными обозначениями установочных устройств и зажимов в соответствии с ГОСТ 3.1107-81, реализующий указанную в п.1 схему.
3. Наименование используемых баз с указанием количества степеней свободы, лишаемых каждым установочным элементом.

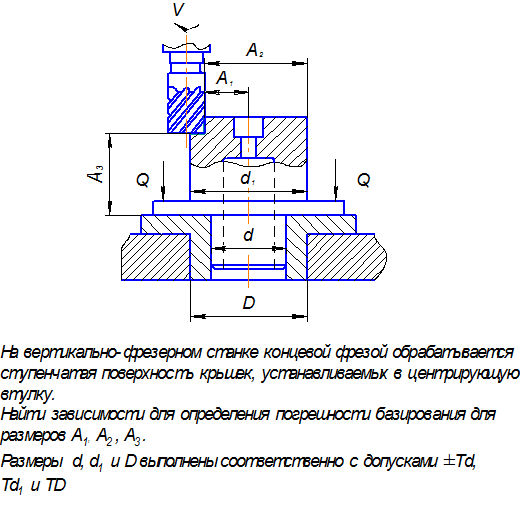

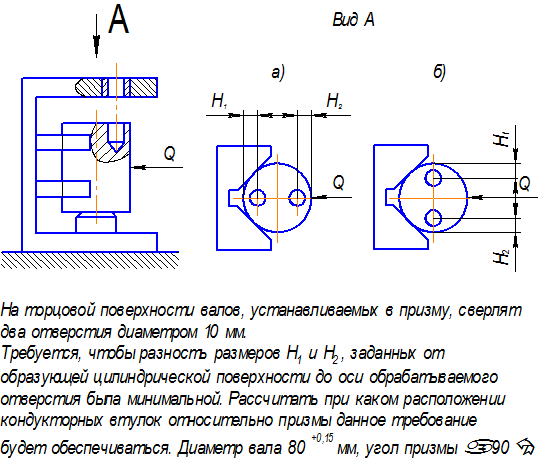

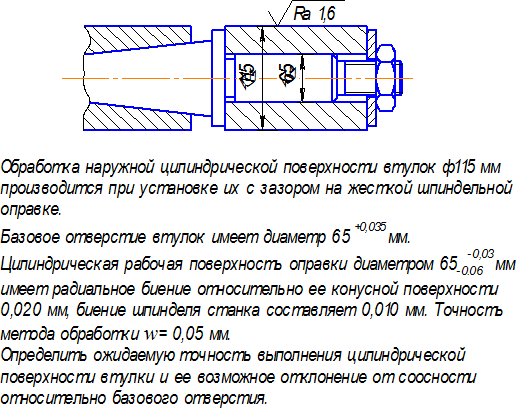

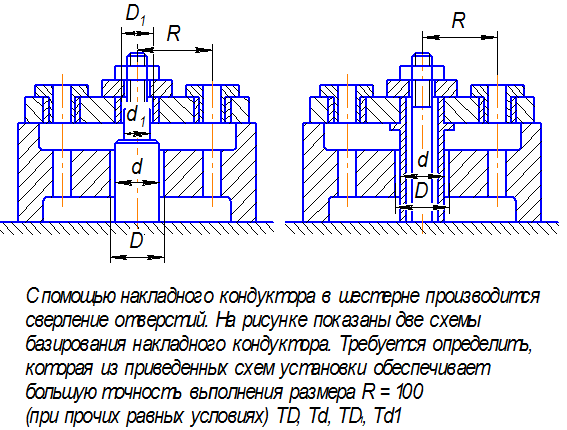

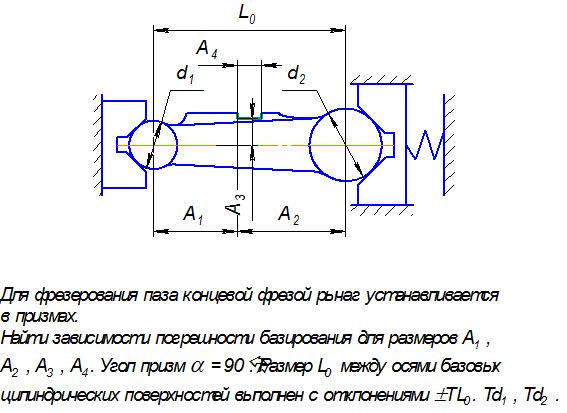

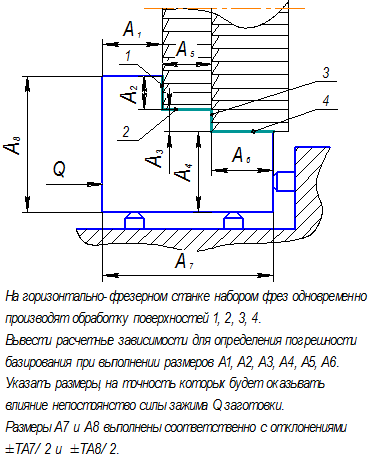

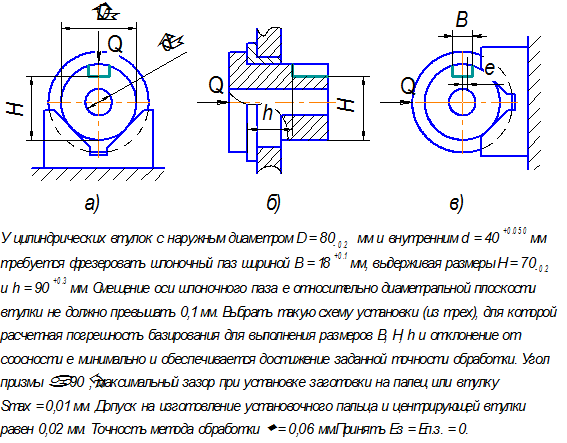

Задание В:
1. Исходные данные и схемы установки детали;
2. Определение погрешности установки и базирования детали;
3. Обоснование схемы базирования детали, определение оптимальной схемы.
4. Операционный эскиз для выбранной схемы базирования детали с условными обозначениями установочных устройств и зажимов по ГОСТ 3.1107-81.
Рекомендуемая литература
1. Маталин А.А. Технология машиностроения. Л.: Машиностроение, 1985. – 496 с.
2. ГОСТ 3.1107-81. Опоры, зажимы и установочные устройства. Графические обозначения.
3. Справочник технолога – машиностроителя. В 2-х т. Т. 1 / Под ред. А.Г. Косиловой и Р.К. Мещерякова. М.: Машиностроение, 1986. – 656 с. (с. 49-51).

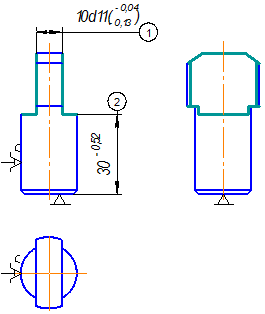

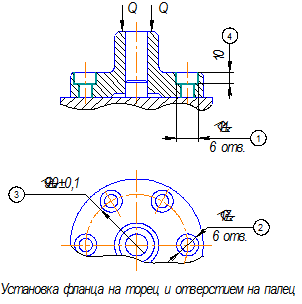

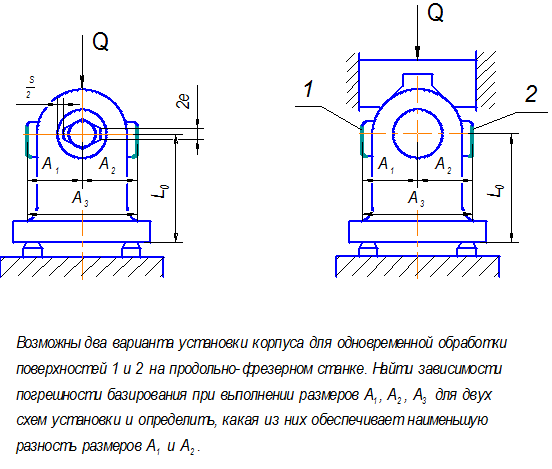

Вариант №1
| Задание А | Задание Б |
|
|
| Задание В | |
|

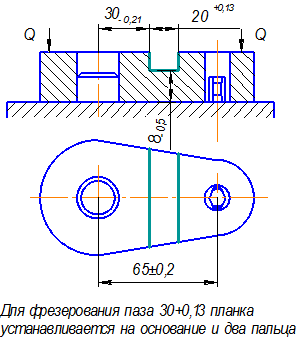

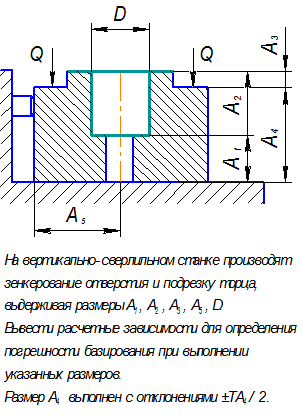

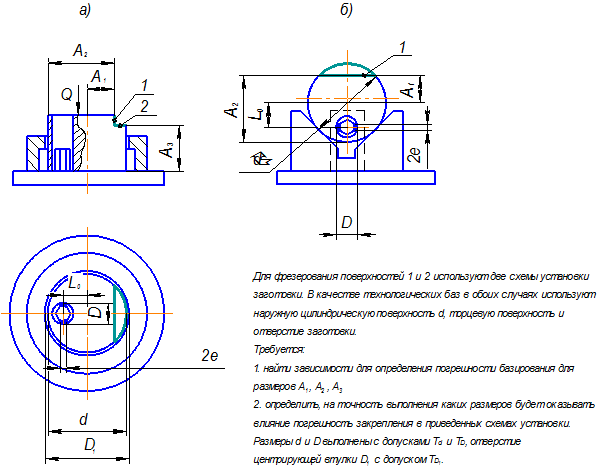

Вариант №2
| Задание А | Задание Б |
|
|
| Задание В | |
|

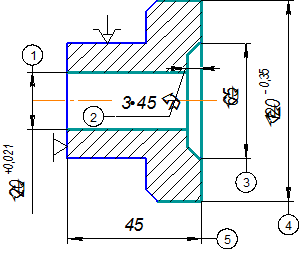

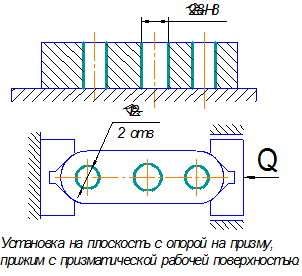

Вариант №3
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №4
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №5
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №6
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №7
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №8
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №9
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №10
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №11
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №12
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №13
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №14
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №15
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №16
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №17
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №18
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №19
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №20
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №21
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №22
| Задание А | Задание Б |
|
|
| Задание В | |
|
Вариант №23
| Задание А | Задание Б |
|
|
| Задание В | |
|
