Пятое задание контрольной работы

По фрагменту карты (рис. к-1.3 – к-1.18) построить схематический геологический разрез. Оптимальное направление и место разреза выбрать самостоятельно. Необходимость построения рельефа и его вертикальный масштаб определить самостоятельно. 2-3 строчками охарактеризовать геологическое строение территории (структурные этажи, несогласия, дислокации и их виды, характер залегания).

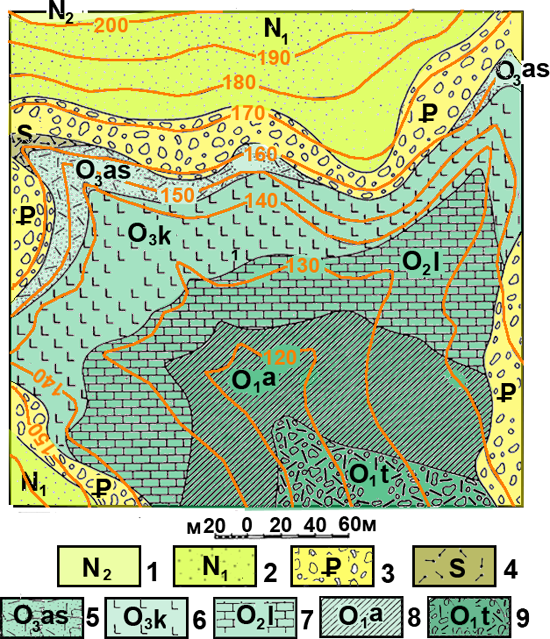

Рис. к-1.3. Карта 1. Условные обозначения: 1 – четвертичная система, галечники и пески; каменноугольная система, нижний отдел; 2 – намюрский ярус, алевролиты и аргиллиты 3 – визейский ярус, мелкозернистые песчаники; 4 – турнейский ярус, крупнозернистые пудинговые песчаники и галечники; 5 – девонская система верхний отдел, фаменский ярус, валунники; ордовикская система: 6 – верхний отдел, ашгильский ярус; известняки; 7 – средний отдел, лландлейский ярус; литокластические туфы липаритового состава; нижний отдел 8 – аренигский ярус; андезит-базальты, 9 – тремадокский ярус, кремнистые сланцы.

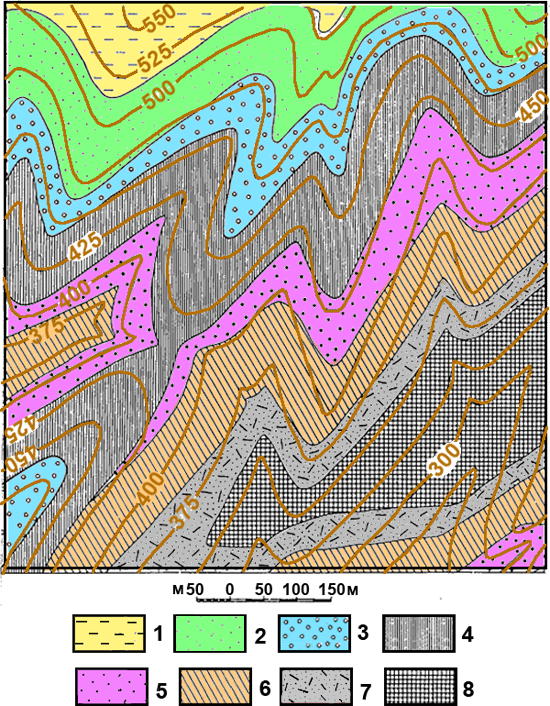

Рис. к-1.4. Карта 2. Условные обозначения: неогеновая система; 1 –плиоценовый отдел, глины; 2 – миоценовый отдел; известковистые песчаники; 3 – палеогеновая система; конгломераты; 4 – силурийская система; липариты; ордовикская система верхний отдел 5 – aшгильский ярус; туфопесчаники; 6 – карадогский ярус; базальты; 7 - лландлейский ярус известняки; нижний отдел; 8 – аренигский ярус; песчаники, алевролиты; 9 – тремадокский ярус; туфоконгломераты.

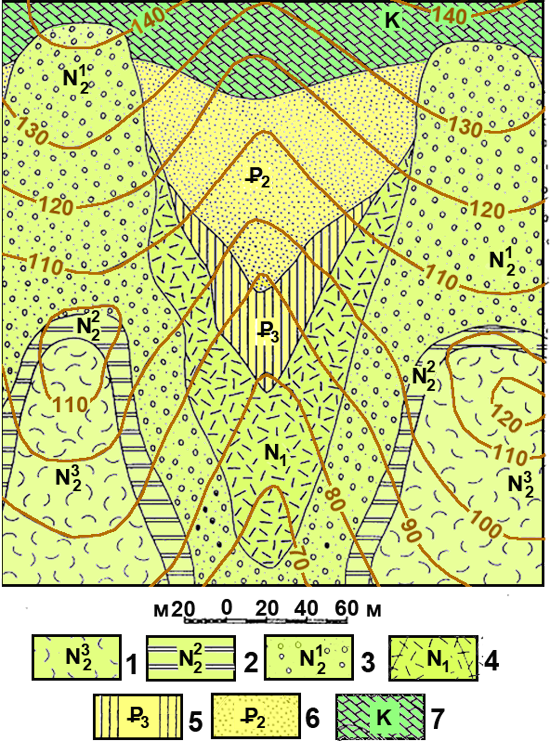

Рис. к-1.5. Карта 3. Условные обозначения: неогеновая система 1 – плиоценовый отдел, известковистые песчаники; 2 – миоценовый отдел; пелитоморфные известняки; меловая система верхний отдел 3 – верхняя пачка – криноидные известняки; 4 – нижняя пачка – мергели; нижний отдел 5 – верхняя пачка – известняки; 6 – нижняя пачка – песчанистые мергели; 7 – юрская система верхний отдел – глауконитовые песчаники.

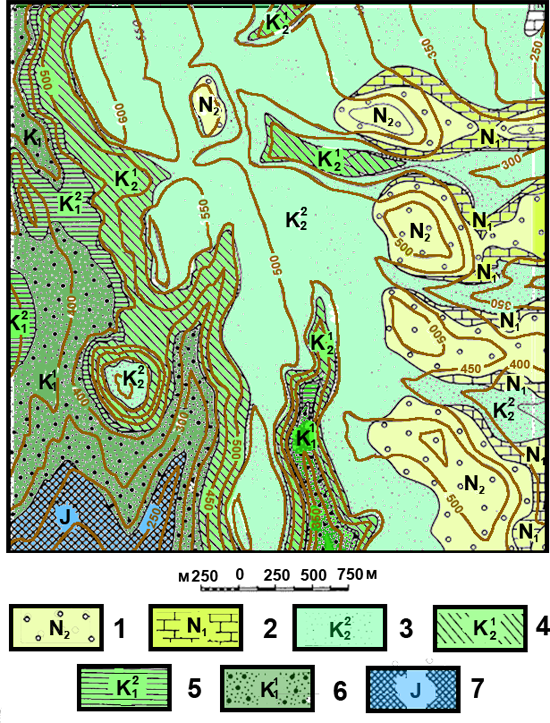

Рис. к-1.6. Карта 4. Условные обозначения: Неогеновая система, плиоценовый отдел, 1 – верхняя пачка; трепелы; 2 – средняя пачка; песчанистые мягкие мергели, 3 – нижняя пачка – кварцевые песчаники; 4 – миоценовый отдел; туфогенные песчаники. Палеогеновая система 5 – олигоценовый отдел известковистые глины; 6 – эоценовый отдел; глауконитовые пески; 7 – меловая система, верхний отдел, глауконитовые мергели.

Рис. к-1.7. Карта 5. Условные обозначения: 1 – известняки; 2 – галечники и пески, 3 – песчанистые глины, 4 – пески, 5 – туфопесчаники и туфоалевролиты, 6 – туфы липаритового состава, 7 – полимиктовые песчаники, 8 – глины с прослоями песчаников, 9 – габбро-диабазы.

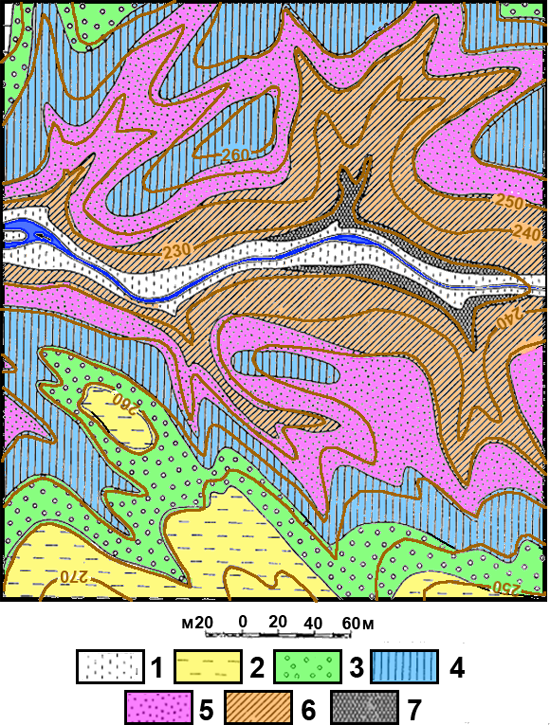

Рис. к-1.8. Карта 6. Условные обозначения: 1 – глауконитовые пески с линзами глин; 2 – супеси и суглинки с дресвой, 3 – галечники с линзами суглинков, 4 – органогенные известняки, 5 – аллювиальные известняки и супеси с галькой, 6 – глины с прослоями песков, 7 – пелитоморфные известняки.

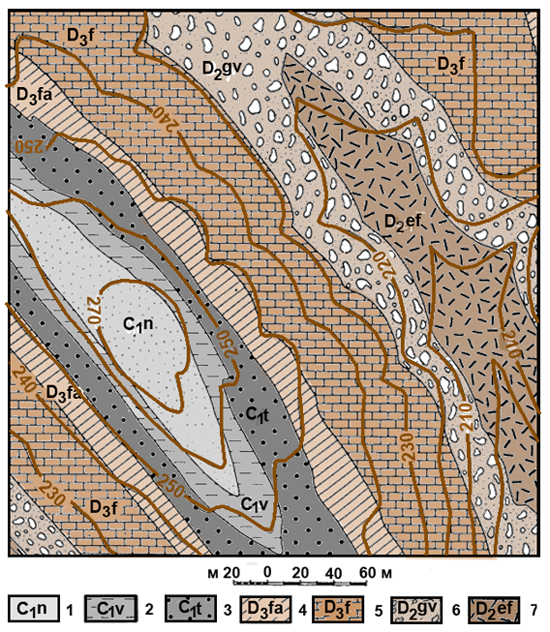

Рис. к-1.9. Карта 7. Условные обозначения: каменноугольная система, нижний отдел 1 – намюрский ярус, песчаники; 2 – визейский ярус, аргиллиты 3 – турнейский ярус, пудинговые песчаники. Девонская система, верхний отдел, 4 – фаменский ярус, алевролиты, 5 – франский ярус, доломитовые известняки, средний отдел 6 – живетский ярус песчаники и конгломераты, 7 – ейфельский ярус, липариты.

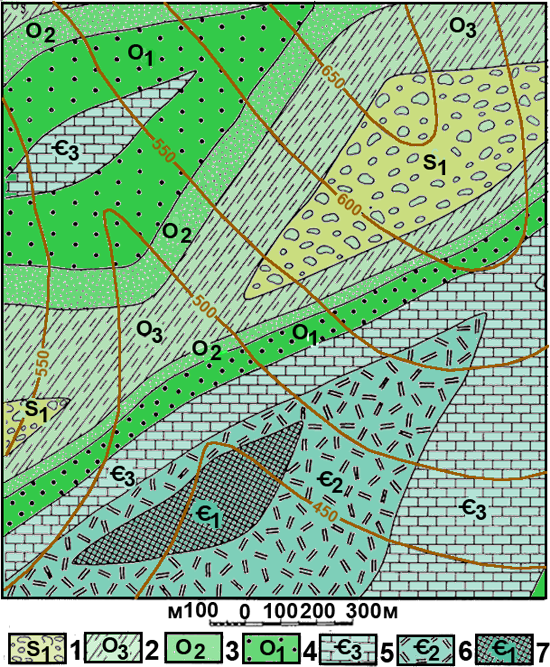

Рис. к-1.10. Карта 8. Условные обозначения: 1 – силурийская система; нижний отдел, конгломераты. Ордовикская система: 2 – верхний отдел, песчаники, алевролиты с линзами известняков, 3 – средний отдел, песчаники и алевролиты; 4 – нижний отдел песчаники и гравелиты. Кембрийская система: 5 – верхний отдел, известняки, 6 – средний отдел, дациты, 7 – нижний отдел, кремнистые сланцы.

Рис. к-1.11. Карта 9. Условные обозначения: палеогеновая система 1 – олигоценовый отдел, алевролиты, 2 – эоценовый отдел, песчаники, 3 - палеоценовый отдел, гравелиты и конгломераты. Юрская система 4 – средний отдел, туфопесчаники, 5 – нижний отдел, андезиты, триасовая система 6 – верхний отдел песчаники и алевролиты, 7 – средний отдел, туфы липаритового состава. 8 – разрывное нарушение.

Рис. к-1.12. Карта 10. Условные обозначения: 1 – четвертичная система аллювиальные пески и супеси. Каменноугольная система, верхний отдел 2 – гжельский ярус известковистые песчаники, 3 касимовский ярус, известняки; средний отдел, 4 московский ярус, песчаники, 5 – башкирский ярус, песчанистые глины; нижний отдел 6 – намюрский ярус, опоки, 7 – визейский ярус, глины, 8 – турнейский ярус, гравелиты и песчаники. 9 – разрывные нарушения.

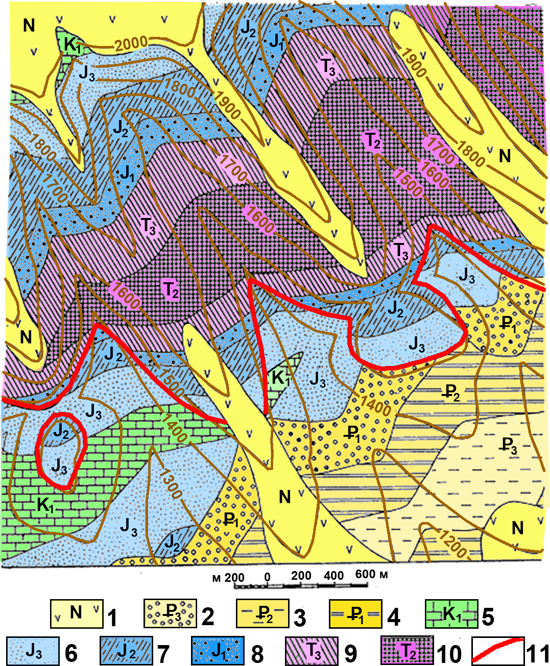

Рис. к-1.13. Карта 11. Условные обозначения: 1 – неогеновая система, андезиты. Палеогеновая система 2 – олигоценовый отдел, глины, 3 – эоценовый отдел, песчаники и алевролиты, 4 – палеоценовый отдел, конгломераты, 5 – меловая система, нижний отдел, известняки. Юрская система 6 – верхний отдел полимиктовые песчаники, 7 – средний отдел – алевролиты и аргиллиты, 8 – нижний отдел, полимиктовые песчаники и гравелиты, триасовая система 9 – верхний отдел, туфоалевролиты, 10 – средний отдел, диабазы 11 – разрывные нарушения.

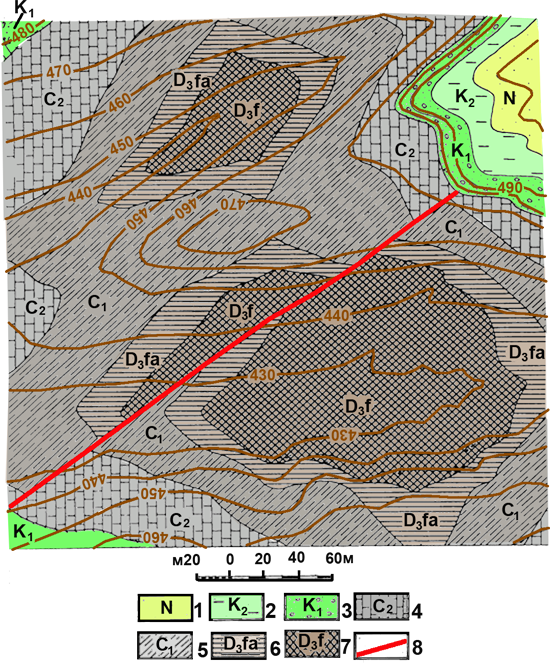

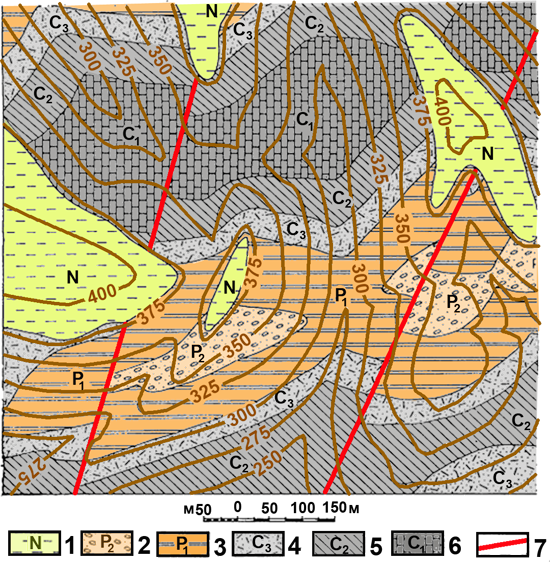

Рис. к-1.14. Карта 12. Условные обозначения: 1 – неогеновая система, плотные известковистые аргиллиты. Пермская система 2 – верхний отдел отдел, конгломераты, 3 – нижний отдел алевролиты и мелкозернистые песчаники. Каменноугольная система 4 – верхний отдел, туффиты и туфы кислого состава, 5 – средний отдел, глинистые сланцы, 6 – нижний отдел, известняки и доломиты. 7 – разрывные нарушения.

Рис. к-1.15. Карта 13. Условные обозначения: 1 – неогеновая система, плиоценовый отдел, пески, глины, меловая система 2 – верхний отдел, глинистые известняки, Меловая система 3 – нижний отдел, известковистые песчаники. Каменноугольная система, нижний отдел 4 – намюрский ярус, аргиллиты, алевролиты, песчаники, 5 – визейский ярус, мергели с прослоями известняков, 6 – турнейский ярус, мергели с прослоями известняков. Девонская система, верхний отдел 7 – фаменский ярус, пелитоморфные известняки, 8 – франский ярус, красноцветные песчаники, 8 – разрывные нарушения.

Рис. к-1.16. Карта 14. Условные обозначения: 1 – неогеновая система, плиоценовый отдел, пески, глины. Палеогеновая система 2 – олигоценовый отдел, пески, 3 – эоценовый отдел, галечники 4 – палеоценовый отдел, мергели. 5 – меловая система, нижний отдел, песчаники. Юрская система 6 – верхний отдел, пелитоморфные известняки, 7 – средний отдел, алевролиты с прослоями глин, 8 – нижний отдел – гравелиты и грубозернистые песчаники 9 – триасовая система, верхний отдел, туфопесчаники. 10 – разрывные нарушения.

Рис. к-1.17. Карта 15. Условные обозначения: 1 – палеогеновая система 1 – олигоценовый отдел, глинистые пески, 2 – эоценовый отдел, серые глины 3 –палеоценовый отдел, конгломераты. Юрская система 4 – верхний отдел туфопесчаники, 5 – средний отдел, туфы липаритового состава, 6 – нижний отдел, криноидные известняки. Триасовая система, 7 –верхний отдел, мелкозернистые песчаники с прослоями мергелей, 8 – средний отдел, известковистые глины, 9 –нижний отдел, глауконитовые песчаники, 10 – разрывное нарушение.

Рис. к-1.18. Карта 16. Условные обозначения: 1 – четвертичная система, пески, супеси; 2 – палеогеновая система, глины, суглинки, пески. Меловая система, 3 – верхний отдел, мергели с прослоями глин, 4 – нижний отдел, глауконитовые пески, галечники. Юрская система, 5 – средний отдел, детритусовые известняки, известковистые песчаники; 6 – нижний отдел – темно-серые плотные глины. Триасовая система 7 – верхний отдел, зеленовато-серые алевролиты с прослоями мергелей; 8 – средний отдел – известковистые песчаники; 9 – нижний отдел, криноидные известняки. 10 – пермская система, верхний отдел, битуминозные известняки. 11 – разрывные нарушения.

Подсказка: подумайте, нет ли разрыва под четвертичными отложениями на юго-востоке территории карты.
