Упражнение 1.13

В точках наблюдений К и П обнажены кровля и подошва горизонтально залегающего пласта. Видимая толщина (расстояние между точками К и П) = L, угол наклона вдоль линии замера – β, в градусах.

1. Определите истинную толщину слоя при условиях, приведенных в табл. 1.7 (заполните таблицу).

2. Изобразите геологическую ситуацию на чертеже и измерьте толщину.

3. Сравните результаты, полученные аналитическим и графическим способами.

Таблица 1.7

Варианты заданий к упражнению 1.13

Упражнение 1.14

Рельеф горизонтален. В точке П обнажается подошва пласта (рис. 1.5). В какой (в каких) точках можно обнаружить кровлю пласта?

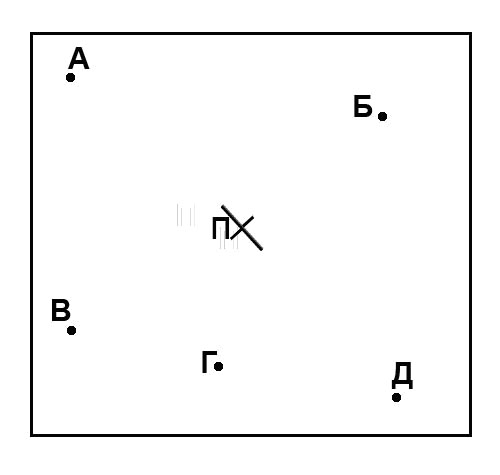

Рис. 1.5. Фрагмент топографической основы (к упражнению 1.14)

Упражнение 1.15

Рельеф горизонтален. В точке П обнажается подошва пласта (рис. 1.6). В какой (в каких) точках можно обнаружить кровлю пласта?

Рис. 1.6. Фрагмент топографической основы (к упражнению 1.15)
