Трансформируемые конструкции

Складывающиеся, или трансформируемые, конструкции позволяют бо­лее экономично эксплуатировать сооружение. Существуют различные типы сооружений с полной или частичной трансформацией.

Бассейн в Нанси (Франция) расположен под ребристым куполом в фор­ме сплюснутой полусферы высотой 6 м, диаметром 34 м. Купол состоит из неподвижного сегмента с центральным углом 240° и двух подвижных сег­ментов с углами по 60°. Подвижные сегменты могут быть убраны под непод­вижный, перемещаясь по рельсовому пути. Арочные ребра купола имеют по высоте шесть кольцевых связей и, кроме того, в восьми секторах они соеди­нены диагональной решеткой. К ребрам крепятся трехслойные стеновые панели с обшивками из стеклопластика и средним слоем из фенольного пенопласта (рис. 14.6.1).

КОНСТРУКЦИИ ПОКРЫТИЙ СПОРТИВНЫХ СООРУЖЕНИЙ_________________________________________________________ 497

В некоторых случаях в теплое время года кроме покрытия могут раскры­ваться и стены.

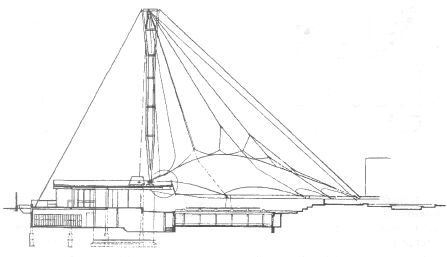

Наряду с жесткими конструкциями в трансформируемых сооружениях применяются и тентовые конструкции. На рис. 14.6.2 показан бассейн, на­крытый тентом, который на вантовых растяжках подвешен к стальной мач­те. С помощью систем блоков тент может быть раскрыт или сложен.
