Расчет параметров путей эвакуации с трибун открытых сооружений

Расчет ширины путей эвакуации с трибун открытых спортивных соору­жений в зависимости от степени огнестойкости трибун и вида пути эвакуа-

252 физкультурно-спортивные сооружения

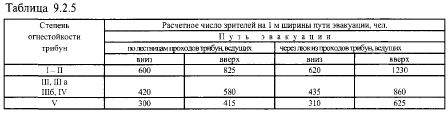

ции производится с учетом расчетного числа зрителей, приходящихся на 1 м ширины пути эвакуации, приводимого в табл. 9.2.5.

Целесообразные приемы эвакуации на трибунах при открытых сооруже­ниях определяются при конкретном проектировании, имея в виду нижесле­дующие рекомендации.

На трибунах с числом рядов до 20 эвакуацию зрителей рекомендуется, как правило, осуществлять по проходам-лестницам блоков зрительских мест в общий проход вдоль первого ряда (рис. 9.2.7 вверху) или вдоль последнего ряда (рис. 9.2.7 внизу); при числе рядов до 40 эвакуацию рекомендуется осу­ществлять через люки, располагаемые в одном уровне, а при числе рядов более 40 — в двух уровнях.

В зависимости от архитектурно-планировочной схемы подтрибунного про­странства люки могут размещаться на уровне арены, однако при использу­емом подтрибунном пространстве лучше - на более высоких отметках три­буны. В этом случае исключается нежелательное разобщение подтрибунных помещений проходами к люкам.

Высоту люка, так же как и в крытых сооружениях, следует принимать 2,2 м.

Исходя из опыта проектирования, ширину проходов (лестниц) в блоках зрительских мест рекомендуется назначать равной 1,26 м, что кратно трем зрительским местам, но не более 1,68 м (кратное четырем зрительским местам). Исходя из этой ширины и расчетного числа зрителей на 1 м шири­ны пути эвакуации, приведенного в табл. 9.2.5, и ведутся далее все расчеты. Число блоков зрительских мест определяется путем деления заданной вме­стимости трибуны (N _тр) на 760 при эвакуации по проходам (лестницам) вниз или 1040 при эвакуации через люки, размещенные на уровне пола первого ряда (как правило, на отметке поверхности арены).

При расположении люков в двух уровнях число пар блоков (верхнего, состоящего из рядов, расположенных на отметке пола люка и выше, и ниж­него — из рядов, расположенных ниже пола верхнего люка) определяется путем деления заданной вместимости трибуны на 1160. Расчет путей эвакуа­ции в каждом уровне пар блоков производится аналогично расчету при лю­ках, расположенных в одном уровне (табл. 9.2.5).

Для того, чтобы была обеспечена четкая эвакуация в люки соответству­ющего уровня, на отметке пола люка верхнего уровня устанавливается ста­ционарное ограждение. Ширина прохода вдоль первого или последнего ряда трибуны определяется из расчета: на 1 м ширины прохода не более 500 зри­телей, движущихся по проходу в одном направлении. Ширина прохода в люке, в соответствии с требованиями норм, не может быть менее 1,5 м при распо­ложении люка на уровне пола первого ряда и эвакуации в него сверху по проходу (лестнице) шириной 1,26 м, ширина прохода в люке принимается 1,5 м, а обтекающих люк проходов — по 0,7 м каждого.

Примерная и фактическая вместимость блока зрительских мест опреде­ляется по методике для трибун в крытых сооружениях (см. табл. 9.2.3).

254_____________________________________________________________________ физкультурно-спортивные сооружения

КОМПЛЕКСЫ ФИЗКУЛЬТУРНО-СПОРТИВНЫХ СООРУЖЕНИЙ______________________________________________________ 255

256 физкультурно-спортивные сооружения

КОМПЛЕКСЫ ФИЗКУЛЬТУРНО-СПОРТИВНЫХ СООРУЖЕНИЙ______________________________________________________ 257

Объединение в комплексы - основная форма существования физкуль­турно-спортивных сооружений. Она позволяет использовать в рамках физ­культурно-спортивных занятий одним видом спорта нескольких типов со­оружений; создать лучшую среду для занятий; позволяет экономить город­ские земли; сокращать затраты при строительстве и эксплуатации; улучша­ет условия организации занятий и эксплуатации сооружений. Существуют два типа физкультурно-спортивных комплексов — полифункциональный, объединяющий сооружения для нескольких видов спорта, не зависящих от местных условий, и специализированный — для одного вида спорта, как правило, связанный с местными условиями.
