Указания к решению задачи 6

⇐ ПредыдущаяСтр 10 из 10




Изоляционное покрытие стальных трубопроводов независимо от конструкции, методов нанесения, способов укладки, применяемых материалов должно обеспечить защиту нефте-, газо- и нефтепродуктопроводов от подземной (почвенной) и атмосферной коррозии и безаварийную их работу (по причине коррозии) на весь планируемый период эксплуатации. Для защиты трубопроводов от коррозии применяют следующие изоляционные покрытия: битумно-резиновые или битумно-полимерные; из полимерных липких лент (отечественных и импортных); полиэтиленовые, наносимые в заводских условиях; эпоксидные; лакокрасочные.

Изоляционные материалы, применяемые для защиты трубопроводов от коррозии, должны соответствовать требованиям действующих ГОСТ, ОСТ, СНиП и ТУ.

Расчёт расхода полимерных лент для изоляции строящегося трубопровода. Определяется расход полимерных лент и рулонных материалов для защитной обертки G, кг:

G = kн × kп × π × D × L × P, кг

где kн – коэффициент, учитывающий величину нахлёста, при однослойной изоляции kн = 1,09; при двухслойной изоляции kн = 2,30;
  kп – коэффициент, учитывающий потери изоляционной ленты или обёрточного материала при смене рулонов, обрывах, торцовке и т. п; kп = 1,08;
  D – наружный диаметр изолируемого трубопровода, м.;
  L – длина изолируемого трубопровода, м.;
  P – масса 1 м2 ленты или обёрточного материала (таблица 14).

Таблица 14 – Техническая характеристика изоляционных лент

Тип материала (страна изготовитель) Толщина, мм. Прочность при растяжении единицы ширины, МПа Удлинение при разрыве, % Масса 1 м2, кг
Общая Основы Адгезива
Поликен 980-25 Плайкофлекс 450-25 (США) Тек-Рап 240-25 (США) Нитто 53-635 (Япония) Фурукава Рапко НМ-2 (Япония) Альтене 100-25 (Италия) Пластизол (Югославия) Кил (Болгария) 0,635   0,635   0,635   0,635   0,640   0,635   0,630   0,630 0,330   0,330   0,330   0,380   0,340   0,330   0,330   0,330 0,305   0,305   0,305   0,255   0,300   0,305   0,330   0,300 0,620   0,625   0,536   0,760   0,7   0,620   0,760   0,6               0,664   0,664   0,735   0,692   0,648   0,664   0,655   0,800
Обёртки
Поликен 955-25 (США) Плайкофлекс 650-25 (США) Тек-Рап 260-25 (США) Нитто 56 РА-4 (Япония) Фурукава Репко РВ-2 (Япония) Альтене 205-25 Пластизол (Югославия) 0,635   0,635   0,635   0,635   0,640   0,635 0,635 0,508   0,5   0,5   0,535   0,5   0,508 0,5 0,127   0,135   0,135   0,1   0,140   0,127 0,135 4,50   4,47   4,47       4,50           0,653   0,640   0,680   0,670   0,633   0,653 0,655




Определяем площадь поверхности ленты или обёрточного материала на трубе Sл, м2:

где В – ширина рулонного материала, м;
  n – ширина нахлёста, м.

Грунтовка, изоляционное покрытие, армирующий и обёрточные материалы наносят на трубопровод за один проход очистной и изоляционной машин.

Изоляционные и обёрточные ленты наносят на трубопровод без перекосов, морщин, отвисаний с величиной нахлёста: для однослойного покрытия – не менее 3 см; для двухслойного – на 50% ширины ленты плюс 3 см.

Расстановка групп трубоукладчиков в изоляционно-укладочной колонне

При укладке трубопровода в траншею увеличенной глубины расстановку групп трубоукладчиков в изоляционно-укладочной колонне (при совмещённом способе производства работ) осуществляют с использованием диаграммы.

Определяется масса единицы длины трубопровода q, кг:

q = π × D × δ × ρст,

где D – условный диаметр трубопровода, см.;
  δ – толщина стенки трубопровода, см.;
  ρст   плотность стали, кг/см3 принимается ρст = 0,0078 кг/см3.

Задаваясь технологической высотой подъёма трубопровода в местах расположения очистной машины hоч (относительно поверхности строительной полосы) и изоляционной машины hиз (относительно дна траншеи), исходя из конкретных условий трассы, определяются значения комплексов:

Ι комплекс – ;

ΙΙ комплекс – .

где hт – глубина траншеи, см;

По диаграмме (рисунок 8) по цифровым значениям комплексов находят соответствующие овальные кривые:

Для Ι комплекса из серии сплошных кривых, для ΙΙ комплекса – из серии пунктирных.

Точки пересечения кривых сносят на координатные оси и получают значения параметров α и β.

Получают две точки пересечения, что соответствует двум вариантам расстановки трубоукладчиков.

Расчёт ведётся по двум вариантам, а на заключительном этапе выбирается приемлемый.

Определяются расстояния l1 и l2, l3, l4

м

м

м

м

где ЕI – жёсткость трубопровода на изгиб;
  Е – модуль упругости, МПа. Для стали Е = 2,1×105 МПа;
  I – момент инерции сечения трубопровода, м4

Рисунок 8. Диаграмма для определения рациональной расстановки групп

трубоукладчиков в изоляционно-укладочной колонне



Определяются нагрузки на группы трубоукладчиков:

где Qоч – масса очистной машины;
  Qиз – масса изоляционной машины;
  1, 2, 3 – индексы, обозначающие порядковый номер группы трубоукладчиков по ходу колонны.

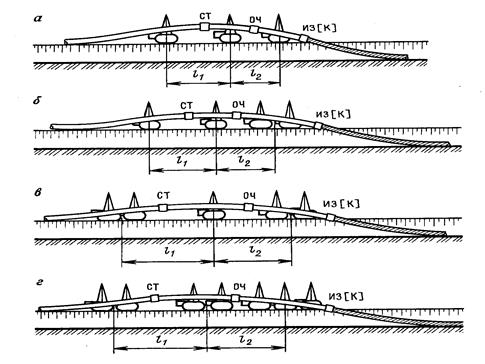

Рисунок 9. Схемы расположения трубоукладчиков и машин в изоляционно-укладочной колонне при совмещённом способе производства работ
для труб различных диаметров



Определяется допускаемое вертикальное усилие Кдоп, кН:

где kн.ч – коэффициент надёжности по грузоподъёмности, учитывающий неровный рельеф местности, kн.ч. = 0,9;
  Му – номинальный момент устойчивости трубоукладчика
  а – вылет стрелы, является переменным и изменяется от минимального у первого по ходу работ трубоукладчика К3 до максимального у последнего трубоукладчика К 1, м,



Максимальный вылет стрелы а определяется по приложению 3.

Используемые для работы в изоляционно-укладочной колонне краны-трубоукладчики приведены.

Сравнивая результаты К1, К2, К3 и Кдоп делается вывод, выбирается вариант расстановки трубоукладчиков.

Определяется расход полимерных лент и рулонных материалов для защитной обёртки по формуле.

Массу 1 м2 ленты или обёрточного материала определяем по таблице 15, Р = 0,33 кг.

G = 2,3× 1,08 × 3,14 × 1,020 × 135·103 × 0,33 = 354428,9 кг.

Выбираем ширину рулонного материала по таблице 15, В = (100-500) мм. Выбирается В = 0,4 м.



Таблица 15 – Техническая характеристика полимерных липких лент

  Показатели Поливинилхлоридная ПИЛ ТУ 6-05-1801-76 Поливинилхлоридная МИЛ ПВХ-СЛ ТУ 51-518-72 Полиэтиленовая ПЭЛ
Ширина рулона, мм Толщина пленки, мм Длина в рулоне, м (не менее) Масса 1 м2, г. Сопротивление разрыву, кгс/см2 (не менее) Относительное удлинение при разрыве, % Удельное электросопротивление при 20°С, Ом×м Морозостойкость, °С Температура нанесения, °С Эксплуатация при температуре окружающего воздуха, °С Приклеивающий состав 400, 450, 500 0,3         1×1011 -30   -30-50   Перхлорвиниловый 400-450 0,35     -   -   1×1010 -20 -12   -20-30   Перхлорвиниловый 100-500 0,3         1×1016 -25 -25   -20-30   Полиизобутиле-новый



При двухслойном покрытии ширина нахлеста составляет 50% от ширины ленты плюс 3 см., т. е

п = 0,2 + 0,03 = 0,23 м.

Определяется площадь поверхности ленты или оберточного материала на трубе по формуле:

м2.

Определяется масса единицы длины трубопровода по формуле:

q = 3,14 × 100 × 1,15 × 0,0078 = 2,82 кг.

По приложению 3 выбирается для опускания трубопровода в траншею трубоукладчик типа ТГ-402.

Задаваясь технологической высотой подъёма трубопровода в местах расположения очистной машины hоч = 100 см (относительно поверхности строительной полосы) и изоляционной машины hиз = 200 см (относительно дна траншеи), исходя из конкретных условий трассы, определяются значения комплексов по формулам.

Глубина траншеи составляет hт = D + 100 = 102 + 100 = 202 см

Ι комплекс – ;

ΙΙ комплекс – .

По диаграмме по цифровым значениям комплексов находят соответствующие овальные кривые.

Получают две точки пересечения, что соответствует двум вариантам расстановки трубоукладчиков.

Для Ι варианта α = 1,44 и β = 1,82.

Для ΙΙ варианта α = 1,74 и β = 2,48.

Расчет ведется по двум вариантам, а на заключительном этапе выбирается приемлемый.

Определяется момент инерции сечения трубопровода, по формуле:

м4.

Вариант 1

Определяются расстояния l 1 и l 2, l 3, l 4 по формулам:

м

м

м

м

Определяются нагрузки на группы трубоукладчиков для 1 варианта по формулам:

кН,

кН,

кН

Вариант 2

м

м

м

м

Определяются нагрузки на группы трубоукладчиков для 2 варианта

кН

кН

кН

Максимальный вылет стрелы принимаем по приложению 3, а = 7,5 м.

Используя для работы в изоляционно-укладочной колонне краны-трубоукладчики ТГ 502 с моментом устойчивости Му = 1246 кН.· м и максимальной грузоподъемностью 50 т.

Определяется допускаемое вертикальное усилие по формуле:

кН.

Сравнивая результаты К1, К2, К3 и Кдоп делается вывод. Для расстановки выбирается 1 вариант. В первой группе трубоукладчиков 1, во второй – 1, в третьей – 1




  Двутавры стальные горячекатаные с параллельными гранями полок типа Б и Ш по ГОСТ26020 Приложение
Обозначения:   h – высота двутавра; b – ширина полки; s – толщина стенки; t – средняя толщина полки; R – радиус внутреннего закругления; r – радиус закругления полки     I – момент инерции; W – момент сопротивления; S – статический момент полусечения; I – радиус инерции
Номер Размеры Площадь поперечного сечения, см2 Масса 1 м, кг Справочные значения для осей
двутавра h b s t R r X (X Y (Y
          не более Ix, Wx, ix, Sx, Iy, Wy, iy,
  мм см4 см3 см см3 см4 см3 см
      4,5 7,2 7,0 2,5 12,0 9,46   39,7 4,06 23,0 17,9 6,49 1,22
      4,8 7,3 7,5 3,0 14,7 11,50   58,4 4,88 33,7 27,9 8,72 1,38
      4,9 7,5 8,0 3,0 17,4 13,70   81,7 5,73 46,8 41,9 11,50 1,55
      5,0 7,8 8,5 3,5 20,2 15,90   109,0 6,57 62,3 58,6 14,50 1,70
      5,1 8,1 9,0 3,5 23,4 18,40   143,0 7,42 81,4 82,6 18,40 1,88
      5,2 8,4 9,5 4,0 26,8 21,00   184,0 8,28 104,0 115,0 23,10 2,07
      5,4 8,7 10,0 4,0 30,6 24,00   232,0 9,13 131,0 157,0 28,60 2,27
      5,6 9,5 10,5 4,0 34,8 27,30   289,0 9,97 163,0 198,0 34,50 2,37
      6,0 9,8 11,0 4,5 40,2 31,50   371,0 11,20 210,0 260,0 41,50 2,54
      6,5 10,2 12,0 5,0 46,5 36,50   472,0 12,30 268,0 337,0 49,90 2,69
      7,0 11,2 13,0 5,0 53,8 42,20   597,0 13,50 339,0 419,0 59,90 2,79
      7,5 12,3 14,0 6,0 61,9 48,60   743,0 14,70 423,0 516,0 71,10 2,89
      8,3 13,0 15,0 6,0 72,6 57,00   953,0 16,20 545,0 667,0 86,10 3,03
      9,0 14,2 16,0 7,0 84,7 66,50   1231,0 18,10 708,0 808,0 101,00 3,09
      10,0 15,2 17,0 7,0 100,0 78,50   1589,0 19,90 919,0 1043,0 123,00 3,23
      11,0 16,5 18,0 7,0 118,0 92,60   2035,0 21,80 1181,0 1356,0 151,00 3,39
      12,0 17,8 20,0 8,0 138,0 108,00   2560,0 23,60 1491,0 1725,0 182,00 3,54
