Указания к решению задачи 4.1
Траверсе, работающей на изгиб, соответствует следующая расчётная схема (рисунок 4). Для данной расчётной схемы необходимо определить максимальный изгибающий момент. Изгибающий момент по длине балки изменяется по следующей зависимости:
,
где х – координата соответствующего сечения.
 а)
|
б)
|

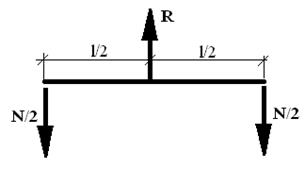

| Рисунок 4. Траверса, работающая на изгиб а) конструктивная схема; б) расчётная схема |
Максимальное значение момента наблюдается в центральном сечении, то есть при х = l/2, тогда соответственно выражение для максимального изгибающего момента примет вид:
.
Любая конструкция, подверженная внешним усилиям должна удовлетворять условию прочности, которое для случая конструкций, работающих на изгиб, имеет следующий вид:
,
| где | Ry | – расчётное сопротивление, МПа, определяется по СНиП II-23-81* (таблица 7 в зависимости от марки стали) |
| gс | – коэффициент условия работы, для такелажных средств может быть принят равным 0,95. |
Из условия прочности можно определить минимальное значение момента сопротивления сечения (Wx).
Найденное значение момента сопротивления сечения позволяет выбрать двутавр из сортамента (Приложение), удовлетворяющий условиям задачи.
Вывод: Для разгрузки труб весом N кН необходимо использовать траверсу, работающую на изгиб, выполненную из прокатного профиля – двутавр № n, момент сопротивления, сечения которого Wx.
| Таблица 7 – Извлечение из таблицы 51 СНиП II-23-81* | |||||||||
| Сталь | Толщина проката 1, мм | Нормативное сопротивление 2, МПа, проката | Расчетное сопротивление 3, МПа (кгс/см2), проката | ||||||
| листового, широкополосного универсального | фасонного | листового, широкополосного универсального | фасонного | ||||||
| Ryn | Run | Ryn | Run | Ry | Ru | Ry | Ru | ||
| С235 | 2-20 | ||||||||
| 20-40 | |||||||||
| 40-100 | - | - | - | - | |||||
| >100 | - | - | - | - | |||||
| С245 | 2-20 | ||||||||
| 20-30 | - | - | - | - | |||||
| С275 | 2-10 | ||||||||
| 10-20 | |||||||||
| С345 | 2-10 | ||||||||
| 10-20 | |||||||||
| 20-40 | |||||||||
| 40-60 | - | - | - | - | |||||
| 60-80 | - | - | - | - | |||||
| 80-160 | - | - | - | - | |||||
| С345К | 4-10 |
