Динамический ряд

Вспомните звук падающего на стол теннисного шарика. Это будет затухающий динамический ряд. Как и любой ритм динамический ряд имеет свои закономерности. В динамических рядах может изменяться сам элемент, промежуток останется тем же (рис. 73).

Рис. 73

Возможно изменение интервала, сохраняя элемент (рис. 74).

Рис. 74

Так же возможны изменения и интервала, и элемента (рис. 75).

Рис. 75

Рассмотрим закономерность динамического ряда, построенного на прогрессиях. Самая простая прогрессия – это арифметическая. Закономерность заключается в том, что разность между двумя соседними интервалами постоянна (рис. 76). Простейший пример – ряд натуральных чисел.

1, 2, 3, 4, 5, …

Геометрическая прогрессия – закономерность, в которой величина каждого последующего интервала (элемента) равна величине предыдущего умноженного на постоянное число (рис. 77).

Рис. 76

Рис. 77

А так же динамический ряд изменения членов, которого основаны на принципе подобия (рис. 78, 79).

Очень интересно выглядит динамический ряд, образованный наложением и сочетанием простых метрических рядов (рис. 80).

Рис. 80 – изменение величины элемента метрического ряда.

Рис. 81 – изменение интервала и элемента.

Рис. 82 – наложение двух метрических рядов друг на друга.

Рассмотрим несколько иллюстраций:

Рис. I.5.1. Метрическое повторение этого элемента приведет к рассматриваемой метрической ком-позиции.

Рис. I.5.1

3 5

Рис. I.5.3

Рис. I.5.4

Рис. I.5.5

Рис. I.5.4. Открытая композиция, в основу которой взят простой метрический ряд, образованный повторением динамического элемента. Каждый из элементов рассматриваемой композиции – является динамическим рядом. Однако при метрическом повторении динамика не так остро бросается в глаза и эта композиция воспринимается как метрическая.

Рис. I.5.5. То же самое происходит с рассматриваемой замкнутой композицией (рис. I.5.5.). Повторение динамического ряда привело к метрической композиции. Композиция стала замкнутой, т.к. используется замыкающий элемент, отличный от остальных элементов.

Рис. I.5.6 Рис. I.5.7

Рис. I.5.8

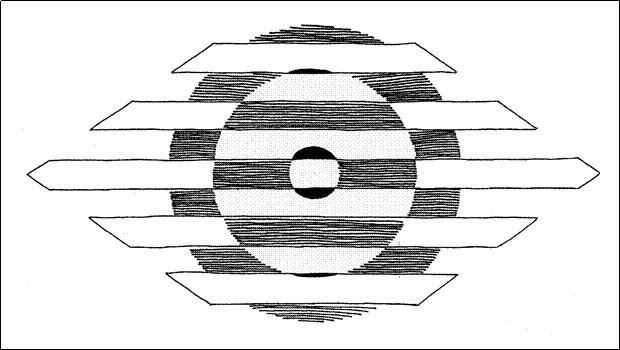

Рис. I.5.7. В композиции происходит сдвиг по оси с сохранением центра. Очень нежно смотрятся динамически изменяющиеся элементы, выполненные в технике пуантализма. Для контраста вводится заливка. Центр жестко привязан к осям. Композиция смотрится легко и динамично.

Рис. I.5.8. Композиция основана на сочетании метрических и динамических рядов. Используется жесткая линия и заливка, что придает всей композиции строгость и монументальность.

Рис. I.5.9. В композиции происходит сочетания метрического и динамического рядов. Центр привязан к осям и выделен тоном.

II Структура, содержание и основные задачи курса «архитектурная графика»

Основная задача курса научить абитуриентов наиболее точно передать свой архитектурный замысел графическими средствами. Четко и ясно передать архитектурную форму, выявить ее при помощи линии, штриховки, заливки и других графических средств. Показать из каких материалов она будет выполнена, вписать форму в окружающую среду, выявить ее масштабность. Прибегнуть к самому наглядному способу графического изображения перспективному рисунку.

Для решения данных задач необходимо пройти несколько этапов, состоящих в изучении нижеуказанных тем.
