С двумя квадратами

Треугольники анионно-катионного состава в сочетании с двумя квадратами – результаты большого числа химических анализов, выраженных в процент – эквивалентной (мольной) форме, можно показать на треугольниках анионного и катионного состава в сочетании с квадратами (рисунок 3). После построения двух равносторонних треугольников, их стороны делятся на 10 частей и через полученные точки проводятся линии параллельные каждой стороне. В вершинах треугольника анионного состава размещаются анионы , , Cl^-, вершины другого треугольника отведены катионами Са, Mg²⁺, (Na⁺+К⁺). Точки в вершинах треугольников характеризует 100% содержание ионов, стороны расположенные против вершин соответствуют их нулевому содержанию, линии параллельные – сторонам образуют шкалу, градуированную через 10 процентов (от 10 до 90% ммоль). Пользуясь этой шкалой, проводя линии, соответствующие процентному содержанию анионов и катионов в исследуемой воде, находим точки пересечения прямых.

Химический состав воды изображается, таким образом, в виде точек на треугольниках анионного и катионного состава. Обе точки получают единое цифровое обозначение, соответствующее порядковому номеру анализа, нанесённого на графах. Проектируя на квадраты результаты анализа, удобно определить типы вод. Для типов I и II квадрат располагается слева от треугольников, а Ш^а и Ш^б – справа. При наличии всех четырёх типов вод квадраты и треугольники сочетаются как на рисунок 3.

2.4.2 Колонки – диаграммы Н.И. Толстихина

Колонки – диаграммы Н.И. Толстихина используются для наглядного изображения химического состава единичных проб воды. Они представляют собой вертикальные прямоугольники, разделенные на две части по высоте. В левой половине столбика – колонки откладывается содержание анионов в процентах в правой – катионов. Площадь каждого иона закрашивается определенным цветом или покрывается штриховкой (рисунок 9).

Для графиков составляются условные обозначения и выбирается масштаб. В колонках, не учитываются степень минерализации воды, высота графиков одинакова и определяется произвольно выбранным масштабом. Например, масштаб I процент = 0,5 мм соответствует колонке высотой 5 см. На графиках, построенных с учетом минерализации воды, высота колонок различна и соответствует значению этого показателя. Если в пробах воды установленная величина минерализации составляет 2 г/л, 4 г/л, 5 г/л, то высота колонок, построенных в масштабе 1 г/л = 2см, равна 4,8 и 10 см.

Неодинаковые размеры колонок на первый взгляд затрудняют построение графиков, однако, принимая высоту каждой колонки в мм за 100 процентов – эквивалентов, можно легко установить долю каждого иона.

Рисунок 9 Колонки – диаграммы

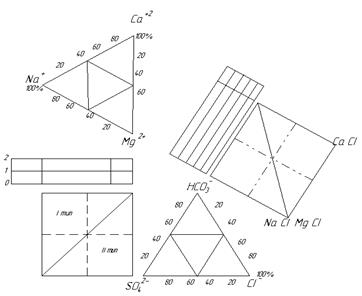

Рисунок 10 Графики треугольники анионного и катионного

состава в сочетании с квадратами
