Новый проект подводного заградителя

Русско-японская война, закончившаяся поражением царизма, привела почти к полному уничтожению русского флота (за исключением Черноморского флота). В послевоенный период Морское министерство занялось подготовкой к строительству нового флота. Развернулась дискуссия: какой флот нужен России? Встал вопрос и о том, как через Государственную думу получить кредиты на строительство флота.

С началом русско-японской войны русский флот стал интенсивно пополняться подводными лодками; часть из них была построена в России, а часть заказана или куплена за границей. В 1904—1905 гг. были заказаны 24 лодки и приобретены за границей 3 готовые лодки. После окончания войны, в 1906 г., заказали лишь две подводные лодки, а в следующем, 1907 г.,— ни одной. (В это число не входит подводная лодка С. К. Джевецкого с единым двигателем "Почтовый".)

Таким образом, в связи с окончанием войны царское правительство потеряло интерес к подводным лодкам. Многие руководящие русские морские офицеры недооценивали их роль, а краеугольным камнем новой судостроительной программы считали линейный флот. Опыт строительства М. П. Налетовым в Порт-Артуре подводного минного заградителя был, естественно, забыт. Даже в морской литературе утверждалось, что "единственно чем могут быть вооружены подводные суда — это самодвижущимися минами" ¹⁸. В этих условиях надо было обладать ясным умом и отчетливо понимать перспективы развития флота и, в частности, его нового грозного оружия — подводных лодок, чтобы вновь выступить с предложением постройки подводного минного заградителя. Таким человеком был Михаил Петрович Налетов.

Узнав, что "Морским министерством ничего не делается для создания этого нового типа боевого корабля, несмотря на то, что основная идея его сделалась общеизвестной" ¹⁹, Михаил Петрович 29 декабря 1906 г. подал на имя председателя Морского технического комитета (МТК) прошение, в котором он писал:

«Желая предложить Морскому министерству подводную лодку по проекту, выработанному мною на основании опыта и личных наблюдений над морской войной в Порт-Артуре, имею честь просить Ваше превосходительство, если найдете возможным, назначить мне время, в которое я мог бы лично представить вышеупомянутый проект и дать объяснение его лицам, Вашим превосходительством на то уполномоченным» ²⁰.

К прошению была приложена копия удостоверения от 23 февраля 1905 г., выданного бывшим командиром Порт-Артура контр-адмиралом И. К. Григоровичем (впоследствии морским министром), в котором говорилось, что строившаяся Налетовым в Порт-Артуре "подводная лодка в 25 т водоизмещения дала отличные результаты на предварительных испытаниях" и что "сдача Порт-Артура лишила возможности техника Налетова окончить постройку лодки, которая принесла бы осажденному Артуру большую пользу". Свою порт-артурскую лодку Михаил Петрович рассматривал как прототип нового проекта подводного заградителя.

Какие же соображения были положены им в основу нового проекта подводного минного заградителя?

Прежде всего следует заметить, что М. П. Налетов в отличие от подавляющего большинства изобретателей — не специалистов флота, предлагавших свои проекты лодок без какого-либо серьезного тактического обоснования, довольно подробно и в целом грамотно обосновал необходимость и тактические возможности своего подводного заградителя.

Характеризуя подводные лодки того времени, Михаил Петрович в объяснительной записке к проекту писал:

«Все существующие подводные лодки суть суда береговой обороны и по своему назначению более всего походят на миноноски, имея перед ними преимущество ходить под водой и главные недостатки: малый район действия и малую скорость движения. Благодаря этим недостаткам, существующие подводные лодки... могут взорвать неприятельский корабль только при условии, если он пришел к их порту и стал на якорь, или идет тихим ходом...» ²¹

Далее Налетов говорил, что если бы в Порт-Артуре даже имелись подобные лодки, то "высадка японцев не могла бы быть ни в Дальнем, ни даже в Быдзыво ²², японцы принуждены были бы высаживаться только в отдаленных местах, куда подводные лодки из Порт-Артура не могли бы дойти, а это, в свою очередь, потребовало бы от японцев много времени и труда до начала тесной осады Порт-Артура" ²³. Разумеется, наличие на театре военных действий русских подводных лодок (в то время весьма несовершенных) не могло заставить японцев отказаться от высадки своих армий на материк и изменить ход войны в пользу России. Однако в ряде случаев русские подводные лодки могли бы создать для японского флота известные трудности. Лейтенант Риз-нич писал:

«...Во Владивостоке, с тех пор как в нем появились плавающие подводные лодки, блокада была снята, и только изредка, и то очень далеко от порта, появлялись миноносцы, которые действовали очень осторожно и моментально исчезали, как только подводные лодки выходили из порта» ²⁴.

Полагая, что два недостатка, присущих подводным лодкам того времени,— небольшая скорость и малый район плавания, не будут в ближайшем будущем ликвидированы одновременно, Михаил Петрович разбирает два варианта подводных лодок: с большой скоростью и малым районом плавания и с большим районом плавания и небольшой скоростью. В первом случае подводная лодка "должна ждать подхода неприятельского корабля к порту, около которого она находится". Очевидно, что неприятельский корабль, зная, что в порту могут оказаться подводные лодки, вряд ли станет около него на якорь. В этом случае атака неприятельского корабля была бы не столь сложной, но мало вероятной. Атака же лодкой корабля на ходу "очень трудна, опасна и редко увенчается успехом". Во втором случае задача подводной лодки, утверждал Налетов, "состоит из двух частей: 1) переход к неприятельскому порту и 2) взрывание неприятельских кораблей". Разбирая переход такой подводной лодки и возможность атаки вблизи порта, он пришел к выводу, что "подводная лодка большого района действия, но не обладающая большой скоростью, может принести большую пользу в морской войне".

Переходя к выводу о том, какие нужны подводные лодки, Михаил Петрович писал:

«Не отрицая пользы подводных лодок в береговой обороне, я нахожу, что подводная лодка, главным образом, должна быть орудием наступательной войны, и для этого она должна обладать большим районом действия и вооружена не только минами Уайтхеда, а минами заграждения, иначе говоря, нужно строить кроме подводных миноносок береговой обороны — подводные миноносцы и минные заградители большого района действия» ²⁵.

Для того чтобы показать, насколько прогрессивны были для своего времени взгляды М. П. Налетова на перспективы развития подводных лодок, следует привести высказывания лейтенанта А. Д. Бубнова в его статье "Тактические свойства подводных лодок".

«Подводные лодки представляют из себя ничто иное, как подвижные минные банки» (!)

И далее:

«Подводные лодки являются средством пассивной позиционной войны и как таковое не могут решить участь войны» ²⁶.

Первый вариант подводного минного заградителя водоизмещением 300 т: а — продольный вертикальный разрез; б — продольный горизонтальный разрез.

И это было написано через четыре года после русско-японской войны и через два года после того, как М. П. Налетов выступил со своим проектом подводного минного заградителя! Насколько же в вопросах подводного плавания техник путей сообщения Налетов стоял выше морского офицера Бубнова!

Отстаивая идею подводного заградителя, Михаил Петрович справедливо указывал на трудности постановки мин у неприятельских берегов с надводных минных заградителей и миноносцев и на преимущество в этом отношении подводных заградителей. "Подводный... минный заградитель, как и всякая подводная лодка, в обладании... морем не нуждается" ²⁷. Через несколько лет, во время первой мировой войны, это положение Налетова подтвердилось полностью.

Говоря о том, что Россия не в состоянии построить флот, равный английскому, Налетов подчеркивал особое значение для России строительства подводных лодок:

«50 минных заградителей (подводных — Н. З.) в 300 тонн каждый вполне смогут ежемесячно поставить от 3 до 5 тысяч мин., количество, с которым бороться едва ли возможно, а это вызовет полнейшую остановку морской жизни страны, без которой Англия да и Япония долго не просуществуют».

Каков же был проект подводного минного заградителя, представленный М. П. Налетовым в конце 1906 г.? Водоизмещение заградителя 300 т, длина 27,7 м, ширина 4,6 м, осадка 3,66 м, запас плавучести составлял 12 т (4%). На заградителе должно было быть установлено для надводного хода два мотора по 150 л. с., а для подводного — два электромотора по 75 л. с. ²⁸. Как предполагал автор проекта, эти моторы должны были сообщать заградителю надводную скорость 9 уз и подводную 7 уз. Заградитель должен был принимать 28 мин при одном торпедном аппарате и двух торпедах или 35 мин без торпедного аппарата. Глубина погружения — 30,5 м.

Корпус лодки — сигарообразной формы, поперечное сечение — круг. Надстройка начиналась с носа лодки и простиралась на расстояние от 2/3 до 3/4 ее длины. Обосновывая выбор формы корпуса, Михаил Петрович писал:

«Соображения относительно наивыгоднейшей формы корпуса подводной лодки, предназначенной для движения в воде, как в среде однородной, приводит к заключению, что форма эта должна быть сигарообразная без всяких надстроек и выступов, так как всякий выступ будет задерживать движение лодки».

И далее:

«Ни опытного, ни чисто теоретического исследования о наивыгоднейшей форме корпуса в литературе... не известно..., но следующие два положения говорят за то, что круг есть наивыгоднейшее поперечное сечение корпуса.

1) При круглом поперечном сечении корпуса поверхность его будет наименьшая при одной и той же площади сечения по шпангоутам...

2) Вес круглого шпангоута будет меньше веса шпангоутов той же крепости, но другой формы сечения лодки, площадь которой равновелика площади круга.

...При круглом поперечном сечении корпуса он будет обладать наименьшей поверхностью и наименьшим весом, конечно, при сравнении лодок, имеющих одну и ту же строевую по шпангоутам» ²⁹.

Заметим, что характерной чертой М. П. Налетова как проектировщика было то, что любой из элементов, выбранный им для своего проекта подводной лодки, он старался обосновать, опираясь на существовавшие в то время теоретические исследования или, если таковые отсутствовали,— путем логических рассуждений.

Первый вариант устройства для постановки мин с подводного заградителя

Анализируя вопрос о необходимости для подводной лодки надстройки, Михаил Петрович писал:

«Средина выступающей части корпуса будет иметь наибольшую высоту, а нос и корма не только меньшую, но прямо сходящую на нет. Этим можно объяснить малую продольную остойчивость подводной лодки, как от передвижения вдоль корпуса даже незначительных грузов, так и от действия волны. То же самое можно сказать и про боковую остойчивость подводной лодки. Дабы уничтожить этот недостаток подводных лодок, сверху корпуса их начали помещать надстройки различной формы и величины...»

Но

«Чем больше объем надстройки, тем больше лодка должна брать водяного балласта... мы здесь встретились с двумя противоположными требованиями» ³⁰.

Налетов пришел к мысли, что надстройка должна быть несимметричной. Далее он писал:

«...корпус выработанной мною системы — с несимметричной надстройкой — будет обладать хорошими морскими качествами и наиболее удовлетворять требованиям подводной лодки большого района действия».

Внутренность надстройки Михаил Петрович предлагал заполнить пробкой или каким-либо другим легким материалом, причем в надстройке он предлагал сделать шпигаты, через которые в промежуток между слоями пробки и корпусом лодки свободно проходила бы вода, передававшая давление на прочный корпус лодки внутри надстройки. Налетов отмечал:

«При таком устройстве надстройки все шпангоуты главной части корпуса могут быть круглой формы, давление воды будет распределено на них равномерно, вес надстройки незначителен, а морские качества хорошие» ³¹.

Идея Налетова заполнить внутренность надстройки пробкой была не нова. В проекте водобронного миноносца (1892 г.) С. К. Джевецкий, а позднее Е. В. Колбасьев в своем проекте подводной лодки предлагали заполнить внутренний объем надстройки пробкой, но эти предложения не были осуществлены. На русских лодках немецкой постройки типа "К" часть оконечностей и междубортное пространство были заполнены пробкой, но это себя не оправдало: пробка набухала и придавала лодке не положительную, а отрицательную плавучесть.

Цистерны главного балласта подводной лодки водоизмещением 300 т проекта Налетова располагались под аккумуляторными отделениями и в бортовых трубах (цистерны высокого давления). Их общий объем составлял 11,76 м³. В оконечностях лодки находились дифферентные цистерны. Между помещением для хранения мин в средней части и бортами лодки были расположены минозаместительные цистерны объемом 11,45 м³.

Устройство для постановки мин, или, как оно называлось в проекте, "аппарат для выбрасывания мин", состояло из трех основных частей: минной трубы (в первом варианте одной), минной камеры и воздушного шлюза.

Минная труба шла от переборки 34-го шпангоута наклонно к корме и выходила из корпуса лодки наружу под нижней частью вертикального руля. В верхней части трубы находился рельс, по которому мины с помощью роликов катились в корму благодаря наклону трубы. Рельс шел по всей длине трубы и оканчивался наравне с рулем, а с боков рельса на время постановки мин выставлялись специальные направляющие, чтобы придать минам нужное направление. Носовой конец минной трубы входил в минную камеру, где два человека принимали через воздушный шлюз мины и вкладывали их в минную трубу.

Для предотвращения попадания воды внутрь лодки через минную трубу и минную камеру в них впускали сжатый воздух, уравновешивавший давление забортной воды. Давление сжатого воздуха в минной трубе регулировалось с помощью специального электрического замыкателя.

Хранилища мин Налетов расположил в средней части лодки между диаметральной плоскостью и бортовыми минозаместительными цистернами, а в носовой части — по бортам лодки. Так как в них поддерживалось нормальное давление воздуха, то между ними и минной камерой находился воздушный шлюз с герметичными дверями и в минную камеру и в хранилище мин. Минная труба имела крышку, которая после постановки мин герметически закрывалась. Кроме того, для постановки мин в надводном положении Налетов предполагал сделать на палубе лодки специальное приспособление, устройство которого осталось неизвестным.

Как видно из этого краткого описания, первоначальное устройство для постановки мин не полностью обеспечивало лодке равновесие при постановке мин в подводном положении. Так, отжатие воды из минной трубы производилось за борт, а не в специальную цистерну; мина, движущаяся еще по верхнему рельсу до погружения в воду в конце минной трубы, нарушала равновесие лодки и т. д. Естественно, такое устройство для постановки мин для подводного заградителя не годилось.

Торпедное вооружение подводного заградителя Налетов, как уже говорилось, предусматривал в двух вариантах: с одним торпедным аппаратом и 28 минами и без торпедного аппарата, но с 35 минами. Сам он отдавал предпочтение второму варианту, считая, что главная и единственная задача подводного заградителя — постановка мин, и все должно быть подчинено этой задаче. Наличие же на заградителе торпедного вооружения может лишь помешать ему выполнить главную задачу: благополучно доставить мины к месту их постановки и успешно осуществить саму постановку.

Девятого января 1907 г. в МТК состоялось первое заседание по рассмотрению проекта подводного минного заградителя, предложенного М. П. Налетовым. Заседание происходило под председательством контр-адмирала А. А. Вирениуса с участием выдающихся кораблестроителей А. Н. Крылова и И. Г. Бубнова, а также виднейшего минера и подводника М. Н. Беклемишева. Председатель в общих чертах ознакомил присутствовавших с предложением М. П. Налетова. Налетов же изложил основные данные своего проекта подводного минного заградителя водоизмещением (подводным) 300 т.

После обмена мнениями было решено подробно рассмотреть и обсудить проект на следующем заседании МТК, состоявшемся 10 января.

На этот раз М. П. Налетов подробно изложил сущность своего проекта и ответил на многочисленные вопросы присутствовавших. Из выступлений на заседании и последующих отзывов специалистов на проект следовало:

«Проект подводной лодки г. Налетова вполне осуществим, хотя не вполне разработан» (корабельный инженер И. А. Гаврилов).

«Расчеты г. Налетова произведены совершенно правильно, подробно и обстоятельно» (А. Н. Крылов) ³².

Вместе с тем были отмечены и недостатки проекта, сводившиеся в основном к следующему:

1. Мал запас плавучести лодки, на что обратил внимание М. Н. Беклемишев.

2. Заполнять надстройку пробкой нецелесообразно. Как указывал А. Н. Крылов: "Сжатие пробки под давлением воды меняет плавучесть в опасную сторону по мере погружения" ³³.

3. Время погружения лодки — десять с лишним минут — слишком велико.

4. На лодке отсутствует перископ. Как считал Налетов, для подводного заградителя перископ не нужен, так как ему "придется идти не навстречу неприятельскому кораблю, а уходить от него" — с этим положением автора Комитет не согласился.

5. Аппараты для постановки мин "мало удовлетворительны" (И. Г. Бубнов), а время постановки каждой мины — 2—3 мин — слишком велико.

6. Мощности моторов и электромоторов, указанные в проекте, не могут обеспечить заданных скоростей. "Едва ли лодка в 300 тонн пойдет при 150 силах—7 узлов и на, поверхности при 300 силах - 9 узлов" (И. А. Гаврилов) ³⁴.

Был отмечен и ряд других, более мелких недостатков. Вместе с тем признание наиболее видными специалистами того времени — моряками и кораблестроителями — проекта подводного минного заградителя "вполне осуществимым",— несомненно, творческая победа Михаила Петровича.

Как позже писал М. Н. Беклемишев, "все замечания, видимо, быстро усваивались г. Налетовым" ³⁵. Действительно, уже 27 января изобретатель представил Главному инспектору минного дела: 1) "Описание усовершенствованного минного аппарата для выбрасывания морских мин" и 2) "Описание видоизменения надстройки".

В новом варианте устройства для постановки мин Михаил Петрович предусмотрел уже "двухступенчатую систему", т. е. минную трубу и воздушный шлюз (без минной камеры, как это было в первоначальном варианте).

Воздушный шлюз А (см. чертеж) отделялся от минной трубы В герметически запираемой крышкой М. При постановке мин в "боевом" или позиционном положении лодки в минное отделение С подавался сжатый воздух, давление которого должно было уравновесить внешнее давление воды через минную трубу. После этого открывались обе крышки М и N воздушного шлюза и мины по рельсу, идущему в верхней части трубы, одна за другой выбрасывались за борт.

При постановке мин в подводном положении лодки, когда крышка М закрыта, мина вводилась в воздушный шлюз. Затем крышку N закрывали, в шлюз впускали сжатый воздух до давления воды в минной трубе, открывали крышку М, и мина выбрасывалась по трубе за борт. После этого крышку М закрывали,

Второй вариант устройства для постановки мин с подводного заградителя: а — продольный вертикальный разрез; б — продольный горизонтальный разрез

сжатый воздух удаляли из шлюза, крышку N открывали, и в шлюз вводили новую мину. Этот цикл повторялся. Расположение минной трубы предусматривалось не только наклонное (как в вышеописанном случае), но и вертикальное.

В своей записке Налетов анализировал преимущества и недостатки обоих аппаратов и пришел к следующим выводам. Из "наклонного аппарата" можно ставить мины существующего образца с автоматическим якорем системы лейтенанта Азарова, при постановке же мин из "вертикального аппарата" необходимы мины новой системы, "обладающие при выходе из аппарата некоторой отрицательной плавучестью", благодаря которой мина в первый момент вместе с якорем должна падать вниз, а затем уже всплывать до заданной глубины.

При постановке мин из "наклонного аппарата" лодка получала дифферент на корму, но его Михаил Петрович считал "незначительным". Это было, конечно, не совсем так, и позже автор учел этот недостаток.

Далее Налетов считал, что при расположении "вертикального аппарата" в центре тяжести лодки дифферента не будет. Время, необходимое для постановки одной мины при подводном положении лодки, теперь было уже около одной минуты ³⁶ (правда, теоретически). Такая конструкция устройства для постановки мин была значительно лучше первой, но и ее нельзя было признать окончательно разработанной, а устройство пригодным для осуществления на подводном заградителе: в целом ему были присущи те же недостатки, что и первому. Такого же мнения придерживался А. Н. Крылов, который в своем отзыве на записку Налетова от 27 января указывал:

«...Способ постановки мин нельзя признать окончательно разработанным. Желательно дальнейшее его упрощение и усовершенствование».

И. Г. Бубнов в отзыве на проект Налетова еще 11 января писал:

«Регулировать плавучесть лодки при столь значительных изменениях веса довольно затруднительно, в особенности при колеблющемся уровне в трубе» ³⁷.

По-видимому, Михаил Петрович понимал, что предложенные им последовательно два "аппарата для выбрасывания мин" еще не пригодны для установки на подводном заградителе. Действительно, оба варианта аппарата, как уже отмечалось, обладали в целом одними и теми же недостатками, а мины для них продолжали оставаться теми же минами с отрицательной плавучестью. Естественно, что это не обеспечивало в достаточной мере сохранения равновесия лодки при постановке мин.

Работая над усовершенствованием аппарата для постановки мин, Налетов уже в апреле предложил "мину заграждения с пустотелым якорем, отрицательная плавучесть которого равняется положительной плавучести мины", т. е. он пришел к идее, что мина с якорем должна быть с нулевой плавучестью. Это было решающим шагом на пути создания аппарата для постановки мин, пригодного для установки на подводном заградителе.

Интересна классификация "аппаратов для выбрасывания мин из подводной лодки", приведенная Налетовым в одной из своих записок. Все "аппараты" Михаил Петрович подразделял на внутренние, расположенные внутри прочного корпуса лодки, и наружные, расположенные в надстройке. В свою очередь, и эти аппараты подразделялись на кормовые и некормовые.

В наружном боковом (некормовом) аппарате мины располагались в специальных гнездах в бортах надстройки, из которых они должны были выбрасываться по одной с помощью рычагов, соединенных с валиком, идущим вдоль надстройки. Валик приводился в движение поворотом ручки из рубки. В принципе такая система была позже осуществлена на двух французских подводных лодках, построенных во время первой мировой войны и переделанных затем в подводные заградители. Мины находились в бортовых балластных цистернах в средней части этих лодок ³⁸.

Наружный кормовой аппарат состоял из одного или двух желобов, шедших вдоль лодки в надстройке. Мины двигались по проложенному в желобе рельсу при помощи четырех роликов, прикрепленных по бокам минных якорей. По дну желоба шла бесконечная цепь или трос, к которым различными способами крепились мины. Цепь двигалась при вращении шкива изнутри лодки. К этой системе постановки мин Налетов пришел, как будет показано, в своих последующих вариантах подводного минного заградителя.

Внутренний донный (некормовой) аппарат состоял из цилиндра, установленного вертикально и соединенного с одной стороны с минной камерой, а с другой — через отверстие в днище корпуса лодки с забортной водой. Такой принцип аппарата для постановки мин Налетов использовал, как известно, для подводного заградителя, строившегося им в Порт-Артуре в 1904 г.

Внутренний кормовой аппарат должен был состоять из трубы, соединявшей минную камеру с забортной водой в нижней части кормы лодки. Говоря об устройстве этого типа аппарата, Михаил Петрович писал:

Вертикальное устройство для постановки мин с подводного заградителя: а — продольный вертикальный разрез; б — продольный горизонтальный разрез

«Труба устроена так же, как и желоб в наружном кормовом аппарате. Труба заряжается 15 минами при боевом положении лодки; по выбрасывании мин нужно вновь зарядить аппарат 15 минами, что можно сделать при боевом положении лодки» ³⁹.

Из этого описания видно, что в цитируемой записке Налетов предлагал новый (по сравнению с предыдущими двумя) вариант аппарата, который заряжался в "боевом", т. е. в позиционном, положении лодки. Рассматривая варианты возможного устройства для постановки мин, Михаил Петрович дал отрицательную характеристику донным аппаратам: он указал на опасность для самой лодки при постановке мин из таких аппаратов. Он писал:

«Снабжать лодки некормовыми аппаратами — это приготовлять ужасные катастрофы, которые могут окончательно подорвать доверие к подводным лодкам...» ⁴⁰

Этот вывод Налетов относительно донных аппаратов был справедлив для своего времени. Значительно позже, в период после первой мировой войны, итальянцы применили подобный принцип для своих подводных заградителей. Мины находились в минно-балластных цистернах, расположенных в средней части прочного корпуса лодки. В этом случае мины были с отрицательной плавучестью порядка 250—300 кг ⁴¹.

"Видоизменение" надстройки лодки заключалось в следующем. В первом варианте подводного заградителя высота его надводного борта была всего 0,61 м, а высота рубки — 0,76 м; следовательно, люк рубки возвышался над ватерлинией на 1,37 м, что участники заседания МТК признали неудовлетворительным. В новом варианте палуба надстройки возвышалась над ватерлинией на 1,13 м. Борта надстройки были спрямлены, а на надстройке поставлена еще палуба на стойках высотой 0,91 м, что давало, по мысли изобретателя, "возможность команде оставаться на свежем воздухе и в бурную погоду". Для уменьшения сопротивления лодки в подводном положении эта палуба, благодаря особому устройству стоек, могла опускаться на палубу надстройки. Для улучшения вентиляции лодки предполагалась вентиляционная труба диаметром около 0,6 и высотой 3,5—4,5 м. Перед погружением эта труба складывалась в специальное углубление палубы надстройки.

А. Н. Крылов 6 февраля в ответе на запрос М. Н. Беклемишева писал:

«Увеличение высоты надстройки будет способствовать улучшению мореходности лодки при надводном ее плавании, но и при предложенной высоте едва ли окажется возможным идти с открытой рубкой, когда ветер и волнение будет свыше 4 баллов... Надо ожидать, что лодка будет настолько зарываться в волну, что держать рубку открытой окажется невозможным».

И далее:

«Это замечание я делаю лишь как указание на необходимость тщательной разработки вентиляции лодки при надводном плавании с закрытой рубкой» ⁴².

т. е. Алексей Николаевич не считал возможным рекомендовать изобретателю еще больше увеличивать высоту надстройки на подводной лодке такого относительно небольшого водоизмещения.

ВТОРОЙ И ТРЕТИЙ ВАРИАНТЫ ПОДВОДНОГО ЗАГРАДИТЕЛЯ

После того как МТК остановил свой выбор на системе "кормовых наружных аппаратов", Налетов, учтя замечания членов комитета, разработал второй вариант подводного минного заградителя водоизмещением 450 т. Длина заградителя в этом варианте была увеличена до 45,7 м, надводная скорость возросла до 10 уз, а район плавания при этой скорости достиг 3500 миль (вместо 3000 миль по первому варианту). Скорость при подводном плавании -6 уз (вместо 7 уз по первому варианту). При двух минных трубах число мин "с якорем системы Налетова" было увеличено до 60, зато число торпедных аппаратов уменьшено до одного. Время, необходимое для постановки одной мины,— 5 с. Если вспомнить, что в первом варианте для постановки одной мины требовалось 2—3 мин (!), то это уже можно было считать большим достижением. Высота люка рубки над ватерлинией составляла около 2,5 м, запас плавучести — около 100 т (или 22%). Правда, время перехода из надводного положения в подводное по-прежнему было довольно значительным — 10,5 мин.

Первого мая 1907 г. исполняющий должность (и. д.) председателя МТК контр-адмирал А. А. Вирениус и и. д. главного инспектора минного дела контр-адмирал М. Ф. Лощинский в специальном докладе на имя товарища морского министра по поводу проекта минного заградителя М. П. Налетова писали, что комитет "на основании предварительных расчетов и проверки чертежей нашел возможным признать проект осуществимым". Далее в докладе указывалось:

«Ввиду большого боевого значения такого подводного минного заградителя при невысокой его стоимости Морской технический комитет считает крайне желательным осуществить этот проект в ближайшем будущем...» ⁴³

Для этого предлагалось "как можно скорее" войти в соглашение с начальником николаевских судостроительных заводов (точнее, "Обществом судостроительных, механических и литейных заводов в г. Николаеве"), которым, как сообщил Налетов 29 марта, предоставлено "исключительное право постройки подводных минных заградителей" его системы, или войти в соглашение с начальником Балтийского завода, если это признает полезным морской министр. Затем в докладе отмечалось:

«Как ни желательно осуществление такой идеи, Морской технический комитет тем не менее находит более осторожным предварительно испытать постановку мин с подводных лодок, для чего является необходимым принять сделанное в феврале сего года предложение начальника Балтийского завода на устройство, согласно проекту корабельного инженера Бубнова, на строящейся лодке в 360 тонн» ⁴⁴.

Н. Н. Шрейбер

И, наконец, в докладе говорилось:

«...необходимо одновременно озаботиться выработкой специальных мин, хотя бы по проекту капитана 2 ранга Шрейбера» ⁴⁵.

Последнее явно вызывает недоумение: ведь М. П. Налетов представил не только проект заградителя как подводной лодки, но и мины со специальным якорем для него. Так причем же тут капитан 2-го ранга Шрейбер?

Николай Николаевич Шрейбер был одним из видных специалистов своего времени по минному делу. По окончании Морского кадетского корпуса и затем минного офицерского класса он плавал преимущественно на кораблях Черноморского флота минным офицером. В 1904 г. занимал должность главного минера Порт-Артура, а в период 1908— 1911 гг.— помощника главного инспектора минного дела. По-видимому, под влиянием изобретения М. П. Налетова он совместно с корабельным инженером И. Г. Бубновым и лейтенантом С. Н. Власьевым стал разрабатывать мины для подводного минного заградителя, используя принцип нулевой плавучести, т. е. тот же принцип, который применил для своих мин Михаил Петрович. В течение нескольких лет, пока М. П. Налетов не был отстранен от постройки подводного заградителя, Шрейбер стремился доказать, что ни мины, ни система их постановки с заградителя, разработанные Налетовым, никуда не годятся. Иногда его борьба против Налетова носила характер мелких придирок, иногда же он со злорадством подчеркивал, что изобретатель заградителя всего лишь "техник".

Товарищ морского министра согласился с предложениями председателя МТК, и начальнику Балтийского судостроительного и механического завода в Петербурге было дано задание разработать устройство для постановки 20 мин со строящейся на этом заводе подводной лодки "Акула" водоизмещением 360 т, а также дать свое заключение относительно стоимости подводного заградителя Налетова водоизмещением 450 т.

Наряду с устройством для постановки мин с подводной лодки в 360 т, строившейся на Балтийском заводе, завод представил два варианта подводного заградителя для 60 мин "системы капитана 2-го ранга Шрейбера" водоизмещением всего около 250 т, причем в одном из этих вариантов указывалась надводная скорость, равная 14 уз (!). Оставляя на совести Балтийского завода верность расчетов заградителя с 60 минами и водоизмещением около 250 т, заметим только, что начатые постройкой на этом же заводе в 1917 г. два малых подводных заградителя водоизмещением около 230 т имели всего лишь по 20 мин. Вместе с тем в том же письме начальника Балтийского завода в МТК от 7 мая 1907 г. говорилось:

«Что же касается указанной в отношении МТК цифры в 450 тонн, (речь идет о варианте проекта заградителя М. П. Налетова — Н. З.), то она совершенно не оправдывается заданиями и определить даже приблизительно стоимость лодки, где почти половина водоизмещения затрачена бесполезно (? — Н. З.),— невозможно» ⁴⁶.

Третий вариант подводного минного заградителя.

Такая суровая "критика" проекта заградителя в 450 т М. П. Налетова, очевидно, дана заводом не без участия автора "системы мин" капитана 2-го ранга Шрейбера. Так как постройка подводной лодки в 360 т Балтийским заводом задерживалась (лодка была спущена на воду лишь в августе 1909 г.), то от предварительного испытания устройства для постановки мин на этой лодке пришлось отказаться.

В дальнейшем (в том же 1907 г.) Налетов разработал новый вариант заградителя подводным водоизмещением 470 т. Надводная скорость заградителя в этом варианте была увеличена с 10 до 15 уз, а подводная скорость — с 6 до 7 уз. Время погружения заградителя уменьшилось; если в предыдущем варианте переход из надводного положения в позиционное должен был занимать 10 мин, то по новому варианту — 5 мин, а время перехода из надводного положения в подводное составляло 5,5 мин (в прежнем варианте 10,5 мин).

Интересно отметить, насколько серьезно относился Михаил Петрович к своей работе по проектированию подводных лодок. Считая свои познания в области подводного плавания недостаточными, он 26 мая 1907 г. подает на имя товарища морского министра прошение:

«Я, желая и дальше разрабатывать вопросы подводного плавания, считаю для этого весьма полезным изучить практически возможно подробнее все конструкции лодок как строящихся, так и готовых, имею честь покорнейше просить... разрешить мне посетить заводы Крейтона и К° и Балтийский для осмотра строящихся на них лодок, а также осмотреть в порту Имп. Александра III (Либава — Н. З.) находящиеся там подводные лодки и принять участие в их плавании» ⁴⁷.

Товарищ морского министра дал такое разрешение Налетову.

Двадцать пятого июня николаевский завод представил главному инспектору минного дела проект контракта на постройку одного подводного минного заградителя (согласно резолюции товарища морского министра от 1 мая), а также главнейшие данные на спецификации и два листа чертежей. Однако Морское министерство признало, что стоимость постройки заградителя желательно снизить. В результате дальнейшей переписки 22 августа завод сообщил, что он согласен снизить цену постройки одного подводного заградителя до 1350 тыс. руб., но при условии, если водоизмещение заградителя увеличится до 500 т. По приказанию товарища морского министра МТК сообщил заводу о согласии министерства с предложенной в письме завода от 22 августа ценой постройки заградителя "...ввиду новизны дела и передачи безвозмездно разработанных заводом мин" ⁴⁸. Одновременно МТК просил завод возможно скорее представить подробные чертежи и проект контракта, причем указал, что подводная скорость заградителя не должна быть менее 7,5 уз в течение 4 ч. Второго октября 1907 г. спецификация с чертежами и проект контракта на постройку "подводного минного заградителя системы М. Налетова водоизмещением около 500 тонн" были заводом представлены.

ЧЕТВЕРТЫЙ, ПОСЛЕДНИЙ, ВАРИАНТ ЗАГРАДИТЕЛЯ

Четвертый, последний, вариант подводного минного заградителя М. П. Налетова, принятый к постройке, представлял собой лодку водоизмещением около 500 т. Его длина 51,2, ширина по миделю 4,6 м, глубина погружения 45,7 м. Время перехода из надводного положения в подводное 4 мин. Скорость в надводном положении 15 уз при суммарной мощности четырех моторов 1200 л. с., в подводном положении - 7,5 уз при суммарной мощности двух электромоторов 300 л. с. Число электрических аккумуляторов — 120. Дальность плавания надводным (15-узловым) ходом 1500 миль, подводным (7,5-узловым) — 22,5 мили. В надстройке установлены две минные трубы. Число мин — 60 шт. системы Налетова, с нулевой плавучестью. Число торпедных аппаратов — два с четырьмя торпедами. Корпус заградителя состоял из сигарообразной части (прочного корпуса) с водонепроницаемой надстройкой по всей длине. К прочному корпусу крепилась рубка, окруженная мостиком. Оконечности были выполнены легкими.

Схема устройства для постановки мин с цепной передачей

Главная балластная цистерна помещалась в середине прочного корпуса. Она была ограничена обшивкой прочного корпуса и двумя поперечными плоскими переборками. Переборки соединялись между собой горизонтально расположенными трубами и анкерами.

Всего труб, соединявших переборки, было семь. Из них труба наибольшего радиуса (1 м) находилась в верхнем отделении, ось ее совпадала с осью симметрии лодки.

Эта труба служила для прохода из жилого отсека в машинное отделение. Остальные трубы были меньшего радиуса: две трубы по 0,17, две -0,4 и две — 0,7 м. По первым двум трубам из главной вентиляционной трубы в жилое помещение подавался свежий воздух, а четыре остальные трубы служили балластными цистернами высокого давления. Кроме того, были предусмотрены носовая и кормовая балластные цистерны.

Помимо цистерн главного балласта, имелись носовая и кормовая дифферентные цистерны, уравнительные цистерны и торпедозаместительная цистерна.

Как уже упоминалось, 60 мин размещались в двух минных трубах, расположенных в надстройке. Мины должны были двигаться по рельсам, проложенным в минных трубах, при помощи цепного или тросового устройства, приводимого в движение специальным электромотором. Мина с якорем составляла одну систему и для ее движения по рельсам служили четыре ролика. Регулируя число оборотов мотора и изменяя скорость заградителя, изменяли таким образом расстояние между ставящимися минами. Согласно спецификации детали минных труб должны были быть разработаны после исполнения конструкции мин и испытаний их на специальном понтоне.

Из сравнения четвертого варианта с предыдущим видно, что водоизмещение лодки увеличено с 470 до 500 т, длина — с 45,7 до 51,2 м, скорость в подводном положении — с 7 до 7,5 уз, а суммарная мощность электромоторов — с 250 до 300 л. с., дальность плавания в надводном положении (15-узловом ходе) -с 1000 до 1500 миль. Уменьшено время перехода из надводного положения в подводное с 5,5 до 4 мин. Глубина погружения лодки увеличена с 30,5 до 45,7 м.

Если в первом варианте цистерны главного балласта находились в междудонном пространстве, а в третьем варианте — по бортам лодки, то в последнем варианте они расположены в средней части лодки (а также в ее оконечностях) и получили более сложное оформление. Изменение вооружения произошло за счет увеличения числа торпедных аппаратов. В предыдущих вариантах был предусмотрен только один аппарат, а в четвертом варианте -установка двух торпедных аппаратов с четырьмя торпедами (из них две запасные).

Следует, однако, иметь в виду, что перечисленные выше основные данные четвертого варианта не являются первоначальными (как они были представлены заводом), они получены в результате последующей корректировки их на основании требований МТК.

Спецификация и чертежи, представленные заводом 2 октября, были рассмотрены в кораблестроительном и механическом отделах МТК, а затем 10 ноября — на общем заседании МТК под председательством контр-адмирала А. А. Вирениуса и с участием представителя Морского генерального штаба. На заседании МТК 30 ноября рассматривались вопросы о минах, моторах и о гидравлической пробе корпуса заградителя. Требования кораблестроительного отдела МТК сводились к следующему:

осадка заградителя в надводном положении — не более 4,02 м;

метацентрическая высота в надводном положении (с минами) -не менее 0,254 м;

время перекладки вертикального руля — 30 с, а горизонтальных рулей — 20 с;

надстройка заградителя при закрытых шпигатах должна быть водонепроницаемой;

время перехода из надводного положения в позиционное не должно превышать 3,5 мин;

производительность воздушных компрессоров должна быть 25 000 куб. фут. (708 м³) сжатого воздуха в течение 9 ч, т. е. за это время должен возобновляться полный запас воздуха;

в подводном положении заградитель должен ставить мины, идя со скоростью 5 уз и более;

скорость заградителя в надводном положении — 15 уз. Если же эта скорость будет меньше 14 уз, то Морское министерство может отказаться от приемки заградителя. Скорость в позиционном положении (под керосиномоторами) — 13 уз;

окончательный выбор системы аккумуляторов должен быть сделан в трехмесячный срок по подписании контракта;

корпус заградителя, его балластные и керосиновые цистерны должны быть опробованы соответствующим гидравлическим давлением, причем утечка воды не должна быть более 0,1 %;

все испытания заградителя должны производиться при его полном вооружении, снабжении и с полностью укомплектованной командой.

Согласно требованиям механического отдела МТК на заградителе должны были установить четыре керосиномотора, развивающие не менее 300 э. л. с. каждый при 550 об/мин. Систему моторов должен был выбрать завод в течение 2 мес после заключения контракта, а предложенную заводом систему моторов должен был утвердить МТК ⁴⁹.

Заседание МТК 10 ноября подтвердило указанные выше требования кораблестроительного и механического отделов Комитета. Кроме того, он постановил испытать модель подводного заградителя М. П. Налетова в опытовом бассейне. Что же касается вопросов постановки мин, разработки конструкции самих мин, торпедных аппаратов и моторов, то решили рассмотреть их на следующем заседании ⁵⁰. Но прежде чем перейти к этому заседанию, состоявшемуся 30 ноября того же года, необходимо упомянуть о записке Налетова: "Якорь с переменной плавучестью системы М. Налетова для мин заграждения".

В этой записке Михаил Петрович указывал, что при постановке с подводной лодки мины, снабженной обычным чугунным якорем, нарушается равновесие лодки, которое после постановки необходимо восстановить путем, скажем, замещения веса мины с якорем соответствующим количеством воды, а это неудобно. При выстреле торпеды из аппарата Джевецкого равновесие лодки не нарушается, так как удельный вес торпеды близок к единице, а сам аппарат погружен в воду. Если этот принцип, продолжает Михаил Петрович, применить к минам, то необходимо, чтобы удельный вес мины с якорем был бы близок к единице и чтобы мины во время их постановки находились в воде. Для соблюдения этого принципа Налетов предложил сделать якорь мины пустотелым, увеличив его объем, и снабдить его приспособлением, дающим возможность в нужный момент наполнять якорь водой для уничтожения плавучести.

Конструкция якоря системы М. П. Налетова была следующая. Якорь состоял из двух цилиндров разных диаметров, помещенных один в другой. Диаметр внешнего цилиндра mm (см. чертеж на с. 28) равен диаметру мины, а диаметр внутреннего цилиндра nn рассчитан так, чтобы объем между цилиндрами обеспечивал указанную плавучесть. Верхнее дно, соединяющее цилиндры, выполнено по форме мины, а нижнее — плоское или выпуклое кольцо. Внутри цилиндра nn помещалась вьюшка В с минрепом и стопором.

Ко дну якоря рр прикреплялось чугунное кольцо D, вес которого должен был дополнять недостающий вес якоря. В этом же кольце имелось отверстие q для прохода стопорного троса. Пока мина находилась в горизонтальном положении, этот трос вместе с грузом помещался в особом кольцевом углублении. Как только мина принимала наклонное положение, груз выпадал из своего гнезда, стопорный трос оттягивал стопор, и мина отделялась от якоря. При выходе мины автоматически открывались два крана kk, имевшиеся во внутреннем цилиндре; один из них служил для поступления воды в якорь, а другой — для выхода воздуха из якоря. Центр тяжести якоря находился ближе к нижнему дну, благодаря чему якорь падал на дно, сохраняя вертикальное положение.

Давая отзыв от имени минного отдела МТК, капитан 2-го ранга Шрейбер, как всегда, когда дело касалось проекта М. П. Налетова, высказал ряд замечаний: "описание устройства очень общее", "вообще краны ненадежны" и т. д., но все же отметил:

«...предлагаемая система якоря принадлежит к наиболее простым и может быть выполнена с успехом» ⁵¹.

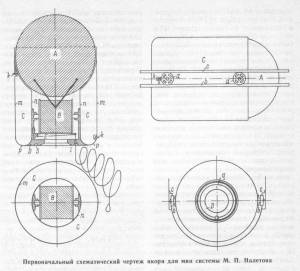

Первоначальный схематический чертеж якоря для мин системы М. П. Налетова

На заседании МТК 30 ноября 1907 г. прежде всего был заслушан отзыв капитана 2-го ранга Шрейбера о минах для подводного заградителя, а потом со своими возражениями выступил М. П. Налетов. После обсуждения было принято решение, в котором отмечалось, что предложение николаевского завода разработать детали устройства для постановки мин и систему самих мин можно считать вполне выполнимым при условии, если завод даст гарантии своевременного и удовлетворительного выполнения этого предложения. Далее Комитет счел необходимым дополнить спецификацию и контракт, представленные заводом, рядом пунктов. В частности, МТК указывал, что заградитель должен быть вооружен не менее чем 60 минами, выполненными по чертежам, которые утвердил МТК; мины должны находиться в двух аппаратах в виде желобов и приводиться в движение по рельсам электромотором с соответствующей передачей (цепь или трос). Детали минных труб должны были быть изготовлены после окончательной разработки мин и предварительных их испытаний на специальном понтоне ⁵²,

Что касается системы керосиномоторов для заградителя, то МТК решил: "Считать моторы системы Кертинга вполне приемлемыми". Одновременно Комитет дал право заводу и после заключения контракта поставить перед ним вопрос о замене этих моторов. Очевидно, на это разрешение повлияло предложение Михаила Петровича установить на заградителе моторы системы Даймлера (которые начал выпускать петербургский завод Лесснера) как более экономичные и меньшие по весу, чем моторы Кертинга. МТК отметил, что "было бы очень желательно, чтобы эти моторы были построены в России" (моторы Кертинга выпускал завод братьев Кертинг в Ганновере, Германия). Далее МТК постановил произвести испытания корпуса заградителя на стапеле гидравлическим способом, удовлетворив в этом случае требование завода об увеличении срока постройки заградителя на 2 мес ⁵³.

В последующий период обсуждали и уточняли статьи проекта контракта, предложенного николаевским заводом. Согласно первоначальной редакции 10-й статьи, Морское министерство при желании продолжить постройку подводных заградителей было обязано (если испытания первого заградителя прошли успешно), заказать первые пять заградителей николаевскому заводу, причем по заранее установленной цене — 2500 руб. за 1 т подводного водоизмещения. Такая редакция 10-й статьи, разумеется, не устраивала Морское министерство. Тогда 10 декабря Общество судостроительных, механических и литейных заводов несколько изменило редакцию этой статьи. Обязательство Морского министерства заказать первые пять заградителей николаевскому заводу оставалось, но завод должен был "...в эти заградители ввести усовершенствования и изменения в зависимости от развития техники подводных лодок и опыта, полученного при постройке и испытании первого заградителя". Цена постройки следующих заградителей уже не фиксировалась заранее, но она должна быть такой, "по какой во время заказа заградителей Морским министерством будут строиться на других частных заводах подводные лодки тоннажа, близкого к минным заградителям" ⁵⁴. Предложенный заводом проект был переработан МТК, а 16 января 1908 г. одобрен товарищем морского министра.

"Контракт с Обществом судостроительных, механических и литейных заводов в г. Николаеве на постройку одного подводного минного заградителя водоизмещением около 500 тонн при подводном плавании... системы М. Налетова" был подписан 19 сентября 1908 г. Общество обязывалось разработать для заградителя мину с якорем и "аппараты для постановки мин" согласно техническим заданиям МТК, причем разработанный заводом проект поступал в собственность Морского министерства, но при условии выполнения 10-й статьи контракта, т. е. пункта, предложенного заводом 10 декабря прошлого года и вошедшего в контракт. За постройку заградителя и 60 мин без зарядов и запалов к ним Морское министерство уплачивало заводу 1375 тыс. руб. В контракте было особо указано:

«Разработку и выделку мин и аппаратов, также как и подводной лодки, Общество должно вести с сохранением возможной тайны постройки и не оглашать полученных результатов».

Общество должно было закончить постройку заградителя и предъявить его к испытаниям через 22 мес после заключения контракта, причем испытания должны были быть закончены в течение 2 мес.

Обращает на себя внимание явная нереальность этого срока, тем более что николаевский завод не имел никакого опыта постройки подводных лодок, а должен был, по существу, построить подводную лодку совершенно нового типа. Однако завод был настолько уверен в успехе постройки заградителя М. П. Налетова, что согласился на штрафы и неустойку за несвоевременную сдачу заградителя, определявшиеся 9-й статьей контракта. В случае опоздания с постройкой заградителя на срок более 6 мес Морское министерство имело право, согласно контракту, вообще отказаться от приемки заградителя и потребовать возвращения всех полученных заводом платежей ⁵⁵. Морское министерство не подвергло сомнению установленный заводом срок постройки подводного заградителя, хотя к этому времени и имело достаточный опыт постройки подводных лодок на казенных и частных заводах. В данном случае Морское министерство руководствовалось лишь стремлением получить для флота новый тип подводной лодки; этому типу подводных судов оно придавало большое значение.

«...постановка мин с подводных судов вообще желательна, так как неприятелю будет труднее воспрепятствовать постановке, производимой подводными судами, чем производимой надводными» ⁵⁶.

— отметила в своем постановлении тактическая комиссия МГШ.

НАЧАЛО ПОСТРОЙКИ ЗАГРАДИТЕЛЯ "КРАБ"

Морской технический комитет в постановлении от 10 ноября 1907 г. признал необходимым провести испытания модели подводного минного заградителя. В феврале 1909 г. в опы-товом бассейне Морского ведомства в Петербурге были испытаны три модели заградителя. Наилучшие результаты показала модель № 3. Эта модель без выступающих частей была выполнена из дерева в 1/25 натуральной величины заградителя. Результаты испытаний модели № 3 завод принял как окончательные и на их основании произвел расчеты мощности силовой установки заградителя и разработал его чертежи.

Летом 1909 г. завод представил окончательные чертежи подводного минного заградителя и просил об утверждении некоторых изменений в спецификации, необходимость в которых выявилась в результате испытаний модели. МТК, рассмотрев предложения завода, нашел, что эти "изменения не идут в ущерб первоначальным данным заградителя, а скорее увеличивают его качества" и потому просил товарища морского министра утвердить представленные заводом чертежи и изменения в спецификации заградителя. Утверждение последовало 11 июля 1909 г. ⁵⁷

Изменения в спецификации касались главным образом размерений заградителя и увеличения мощности его главных электромоторов. Так, длина была увеличена с 51,2 до 52,8 м, ширина уменьшена с 4,6 до 4,3 м, а осадка — с 4,02 до 3,9 м; водоизмещение определено в 512 т. Мощность каждого из двух главных электромоторов была увеличена с 150 до 200 э. л. с., а число аккумуляторов возросло с 120 до 240 шт. Вместо четырехвальной гребной установки была принята двухвальная. Кроме того, увеличено с двух до трех количество центробежных помп главного балласта. Изменения также коснулись гидравлических испытаний корпуса заградителя, высоты палубы рубки над ватерлинией (увеличена с 2,4 до 3 м), вывода отработанных тазов от моторов (вместо вывода за борт — вывод в атмосферу через специальную трубу) и т. д.

При рассмотрении этих изменений, которые получили юридическую силу лишь 11 июля 1909 г., т. е. через 10 мес после заключения контракта на постройку заградителя, возник вопрос: какие же переделки пришлась выполнить заводу на уже строившейся подводной лодке? Оказывается, никаких, ибо постройка заградителя по прошествии 8 мес со дня заключения контракта и не начиналась. Так, 14 мая 1909 г. командир Николаевского порта в рапорте морскому министру писал:

«Работы по самой постройке еще не производились, кроме разбивки на плазе и заготовки лекал шпангоутов» ⁵⁸.

Только к концу этого года была начата на стапеле сборка корпуса заградителя, а готовность его к 1 января 1910 г. составляла лишь 11 %. К причинам столь медленной постройки подводного заградителя следует отнести отсутствие у завода какого-либо опыта по строительству подводных лодок, следствием чего, как упоминалось, и было столь легкомысленное установление заводом срока постройки заградителя — 22 мес (не считая приемных испытаний — 2 мес). Кроме того, на заводе не хватало квалифицированных инженерно-технических кадров. Достаточно привести такой пример. Долгое время разработкой рабочих чертежей занимались четыре конструктора. В 1909 г. был назначен помощник строителя заградителя -инженер С. Т. Каменский, который принял активное участие в этой работе. Директор-распорядитель николаевского завода 25 июля 1910 г. писал в правление Общества в Петербурге:

«Мною было дано распоряжение энергично двинуть окончание рабочих чертежей. Для этого предполагалось перевести на это дело 15 конструкторов и чертежников из других отделов. Но теперь заказ крейсера помешает это сделать. Придется взять со стороны» ⁵⁹.

Однако и этого, по-видимому, сразу не сделали. Другой причиной надо считать отсутствие у завода достаточных денежных средств, ибо к 1910 г. завод кроме заказа подводного минного заградителя от Морского министерства других заказов не получил. Последний крупный заказ — постройка четырех эскадренных миноносцев типа "Лейтенант Шестаков" — был сдан в 1909 г. Такое финансовое положение завода, очевидно, отражалось на заказах контрагентских поставок для заградителя. Пожалуй, единственным заказом, который был сделан вскоре после заключения контракта на постройку заградителя, явилось изготовление керосиномоторов для завода "Бр. Кертинг" в Ганновере.

Установка шпангоутов "Краба" на стапеле. 1909 г.

Интересно отметить, что 11 октября 1908 г. директор завода в письме на имя председателя МТК писал:

«Благодаря большим усовершенствованиям, сделанным в последнее время в постройке моторов Дизеля, заводы наши пришли к убеждению, что моторы Дизеля гораздо надежнее удовлетворят требования для подводного заградителя и обеспечат ему при том же тоннаже значительно больший район действий».

и в конце письма:

«Имеем честь просить МТК о предоставлении нам свободы выбора моторов».

Казалось бы, Комитет должен был всячески приветствовать такое предложение завода, тем более что в то время уже строились на Балтийском заводе в Петербурге подводные лодки "Минога" и "Акула", на которых были установлены дизели. Однако МТК в своем ответе заводу 15 октября того же года, не возражая против установки на заградителе дизелей, поставил заводу условие:

«Комитет считает долгом уведомить, что в случае решения установки двигателей Дизеля, контрактные сроки остаются обязательными» ⁶⁰.

Пропуск для входа на постройку подводного заградителя "Краб"

В результате такого условия МТК завод заказал моторы Кертинга, мотивируя это тем, что "...заменить их моторами Дизеля, не увеличивая контрактный срок постройки, не представляется возможным". Так из-за необдуманного решения МТК будущий подводный заградитель лишился надежных двигателей. Керосиномоторы постоянно были одним из слабых мест в конструкции заградителя во время его недолголетней боевой службы.

Остальные заказы для заградителя завод сделал значительно позже. Например, к январю 1911 г. еще не были заказаны аккумуляторы, гребные валы и винты, перископы и т. д.

Наконец, постройку заградителя тормозили частые командировки М. П. Налетова. Приходилось заказывать различные механизмы и на других заводах, а иногда и принимать их, для чего Налетов уезжал из Николаева. Так, в период испытаний моделей заградителя в опытовом бассейне в Петербурге Михаил Петрович отсутствовал около 3 мес. А между тем, как доносил командиру Николаевского порта в своем рапорте наблюдающий за постройкой корабельный инженер В. Е. Карпов 29 января 1910 г., «...в отсутствие его (Налетова — Н. З.) производительность работ как технической конторы, так и в судостроительных мастерских значительно уменьшалась» ⁶¹.

Следует также упомянуть о ненормальной обстановке на заводе, созданной главным корабельным инженером завода. В ноябре 1909 г. на эту должность был назначен подполковник В. П. Лебедев. В его ведение входила также постройка подводного минного заградителя. Как говорил впоследствии сам Лебедев, он после первого ознакомления с тем, как ведется постройка заградителя, "пришел к убеждению", что все руководство разработкой рабочих чертежей и постройкой заградителя необходимо "изъять... от изобретателя г. Налетова" и передать ему или какому-либо другому лицу, "хорошо знакомому с этим делом". Однако все его представления по этому поводу дирекции завода не имели успеха. Директор-распорядитель обстановку того времени на заводе характеризовал так: "Лебедев бестактен и груб и в результате все инженеры и наблюдающие... переругались" ⁶².

В конце 1910 г. В. П. Лебедев был с завода уволен, а вместо М. П. Налетова строителем заградителя назначен инженер Г. И. Умястовский. Михаила Петровича оставили консультантом.

Возвратясь в Петербург в декабре, Лебедев доложил товарищу морского министра о состоянии постройки подводного минного заградителя; по его приказанию Лебедев 22 января 1911 г. сделал доклад по тому же вопросу на заседании МТК. К этому времени вчерне была закончена средняя часть заградителя, кроме оконечностей и надстройки. Разработка чертежей надстройки задерживалась до окончания испытания опытовых мин. Керосиномоторы на заводе Кертинга были готовы. Как уже упоминалось, еще не были сделаны некоторые контрагентские заказы. Медленно шла разработка рабочих чертежей. Так, рабочие чертежи по трубопроводам и рулевым устройствам находились еще в стадии разработки на заводе. При таком положении дел МТК оценивал вероятную сдачу заградителя в конце 1912 -начале 1913 гг., не ранее. Вместе с тем, согласно контракту, если завод задержит сдачу лодки на срок более 6 мес (контрактный срок готовности 19 июля 1910 г.), министерство вправе вообще отказаться от прием-ки заградителя, получив обратно от завода все ранее сделанные платежи.

В результате этого совещания МТК товарищ морского министра принял решение о создании комиссии, которая на месте, в Николаеве, ознакомилась бы с состоянием постройки заградителя и наметила план его дальнейшего строительства. Эта комиссия была назначена приказом командира Николаевского порта от 16 марта 1911 г. в составе: председатель — и. д. помощника главного инспектора минного дела капитан 2-го ранга Н. Н. Шрейбер и члены — корабельные инженеры подполковник Н. И. Егоров (корабельный инженер Николаевского порта), капитаны Л. X. Казин и В. К. Трегубов, подпоручик А. Я. Смирнов, а также начальник механической мастерской инженер-механик Н. С. Яковлев при участии наблюдавших за постройкой старшего лейтенанта А. А. Андреева (командир лодки), корабельного инженера капитана В. Е. Карпова и инженер-механика штабс-капитана И. И. Крутикова (некоторое время исполнял должность помощника командира лодки).

После ознакомления с постройкой заградителя комиссия высказала в своем акте следующие соображения. Состояние работ по корпусу таково, что начало гидравлических испытаний корпуса заградителя можно ожидать не ранее 15 июля текущего года. Установка и монтаж гребных винтов, двигателей и прочих механизмов, сборка трубопроводов должны занять около 10 мес. Поэтому начало заводских испытаний возможно лишь к 1 июля 1912 г.

М. П. Налетов и командир "Краба" старший лейтенант А. А. Андреев

Необходимо немедленно заказать другим заводам гребные валы и перископы, так как, если они не будут готовы в срок, задержатся испытания заградителя. Следует также безотлагательно приступить к разработке чертежей нескольких вариантов кормовой части заградителя и минных труб, чтобы выбрать лучший вариант после испытания в опытовом бассейне.

Наконец комиссия отметила, что "испытательные мины и их якоря в том виде, в каком они изготовлены заводом, совершенно негодны для этой цели" и что "в канале понтона для испытания и установки мин совершенно не соблюдены условия и форма, возможные для кормовой части надстройки заградителя". Этот пункт сформулирован комиссией явно тенденциозно, несомненно, творцом его являлся Н. Н. Шрейбер, который придирчиво и необъективно относился к М. П. Налетову. Испытания опытовых мин заградителя на понтоне показали несколько другие результаты. Кстати, если вначале работа комиссии проходила под председательством корабельного инженера подполковника Н. И. Егорова, то с 4 по 7 апреля, т. е. до конца работы комиссии и подписания акта, работой комиссии руководил ее председатель капитан 2-го ранга Н. Н. Шрейбер.

Л. X. Казин (фото 1929 г.)

В конце акта комиссия еще раз подчеркнула, что только при условии указанных ею "сроков отдельных заказов, разработки чертежей, выполнения работ и испытаний" возможна готовность заградителя к заводским испытаниям к 1 июля 1912 г. Один из членов комиссии, непосредственно участвовавший в проверке расчетов завода, подпоручик А. Я. Смирнов высказал в особом мнении, приложенном к акту, сомнение в том, что "заградитель не перегружен, достаточно остойчив и удифферентован" ⁶³. Другой же член комиссии — корабельный инженер капитан Л. X. Казин в специальной докладной записке писал, что он "в расчетах не обнаружил каких-либо значительных оши
