Теоретические сведения. 7.1.1 Аналоговые компараторы







7.1.1 Аналоговые компараторы



Компаратор предназначен для сравнения аналоговых напряжений,

одно из которых является входным (измеряемым) Uвх, а второе -

опорным (задающим) Uоп. В момент равенства мгновенных значений

входных сигналов напряжение на выходе компаратора резко изменяется. Кроме функций сравнения, компаратор осуществляет формирование выходных сигналов в виде двух дискретных уровней, один из которых соответствует логической единице, а другой - логическому нулю.

Схема простейшего компаратора для сравнения однополярных сигналов приведена на рисунке 7.1.




Рисунок 7.1 - Схема простейшего компаратора



В нее входит ОУ с цепями питания и коррекции. Схема не содержит обратных связей. Выходное напряжение компаратора Uвых определяется по формуле (7.1)



Uвых = Кuоу * (Uоп - Uвх) (7.1)





Так как Кuоу велик, а ООС отсутствует, то оно принимает одно

из двух дискретных значений (+Uнас) или (-Uнас). При Uоп > Uвх, а Uоп поступает на неинвертирующий вход ОУ, то достаточно даже незначительной разности входных сигналов (Uоп - Uвх), чтобы Uвых приняло значение (+Uнас). При Uоп < Uвх выходное напряжение принимает значение (-Uнас)

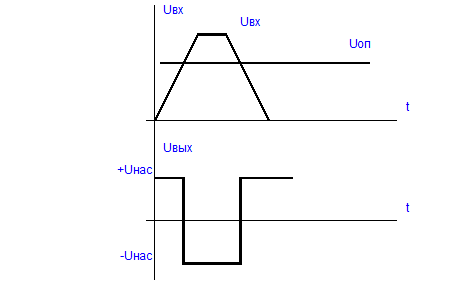

На рисунке 7.2. изображены характеристики Uвых = f(t) реального (сплошной линией) и идеального (пунктирной линией) компаратора. Из характеристики видно, что реальный компаратор переключается с некоторым запаздыванием и процесс переключения занимает некоторое конечное время.






Рисунок 7.2 - Характеристики реального и идеального компаратора



Рассмотренная схема обладает низкой помехоустойчивостью, так как компаратор может ложно переключиться под действием помехи с малым напряжением, наложенной на полезный сигнал. Это явление получило название "дребезга компаратора". Особенно это явление проявляется при малой скорости изменения входного сигнала. Для повышения помехоустойчивости работы в схему компаратора вводят положительную обратную связь.

Компараторы на ОУ позволяют сравнивать сигналы с порогом

чувствительности, равным десяткам микровольт, при времени переключения порядка единиц микросекунд. Специализированные интегральные компараторы имеют несколько худший порог чувствительности (порядка сотен микровольт) при меньшем времени переключения (порядка сотен наносекунд).
